Oggetti ausiliari

Annotazione testo

Lo strumento Annotazione ti permette di aggiungere del testo alla planimetria o alla vista elevazione 2D.

Per aggiungere del testo, attiva lo strumento Annotazione , disegna una casella di testo e poi scrivi o incolla il testo. L’editor di testo si trova nella scheda Proprietà 2D della finestra impostazioni. Per aprire rapidamente l'editor di testo o gli strumenti di formattazione del testo, fai doppio clic su un'annotazione testo.

Per attivare lo strumento, seleziona Annotazione nel gruppo di strumenti Ausiliari. Questo strumento condivide un pulsante nella barra degli strumenti con gli altri strumenti.

Per ridimensionare o ruotare una casella di testo, sposta la maniglia corrispondente sulla cornice dell'oggetto.

Le caselle di testo aggiunte al progetto sono elencate nella struttura del progetto. Nella struttura del progetto, puoi bloccare il testo o renderlo invisibile.

Modificare e formattare il testo

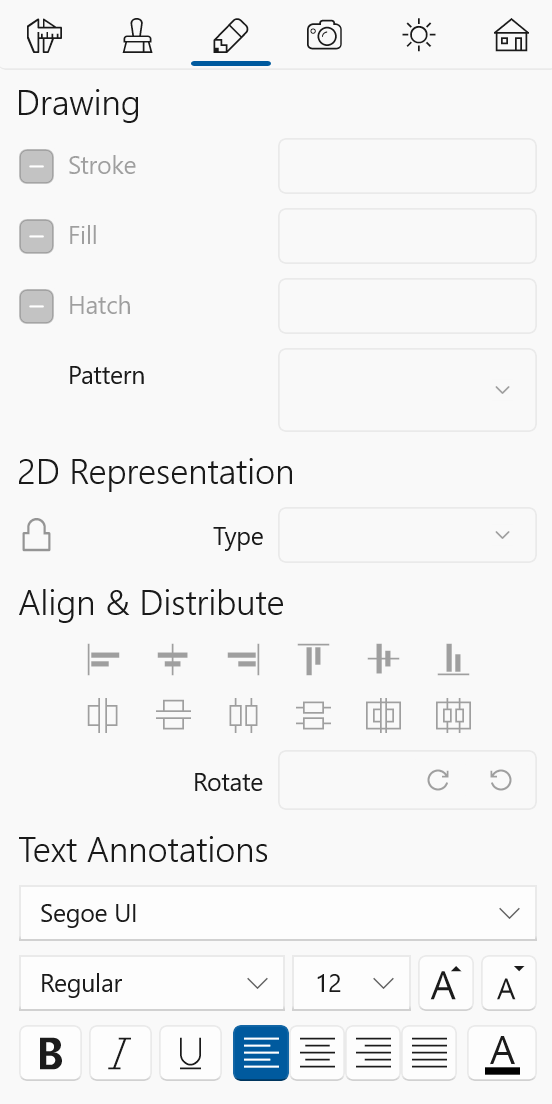

Per modificare e formattare le annotazioni testo, le etichette del pavimento e la parte testuale delle quote, usa gli strumenti Annotazioni testo situati nella scheda Proprietà 2D della finestra impostazioni.

La sezione Annotazioni testo contiene una serie di strumenti di base per la formattazione del testo. Il riquadro in basso è un editor di testo in cui puoi digitare o modificare il testo. Non è possibile modificare il testo direttamente nel progetto.

La dimensione del font rimane invariata se scegli un'altra scala nella finestra di dialogo Impostazioni progetto.
