Spazio di lavoro Live Home 3D
La vista piano 2D
La vista piano 2D serve a creare una planimetria. Puoi disegnare muri, pavimenti e soffitti, oltre ad aggiungere oggetti come finestre o mobili. La vista piano 2D consente anche di aggiungere testo e visualizzare le dimensioni.
Per aprire la vista piano 2D, fai clic sul pulsante Vista piano 2D nella barra degli strumenti.

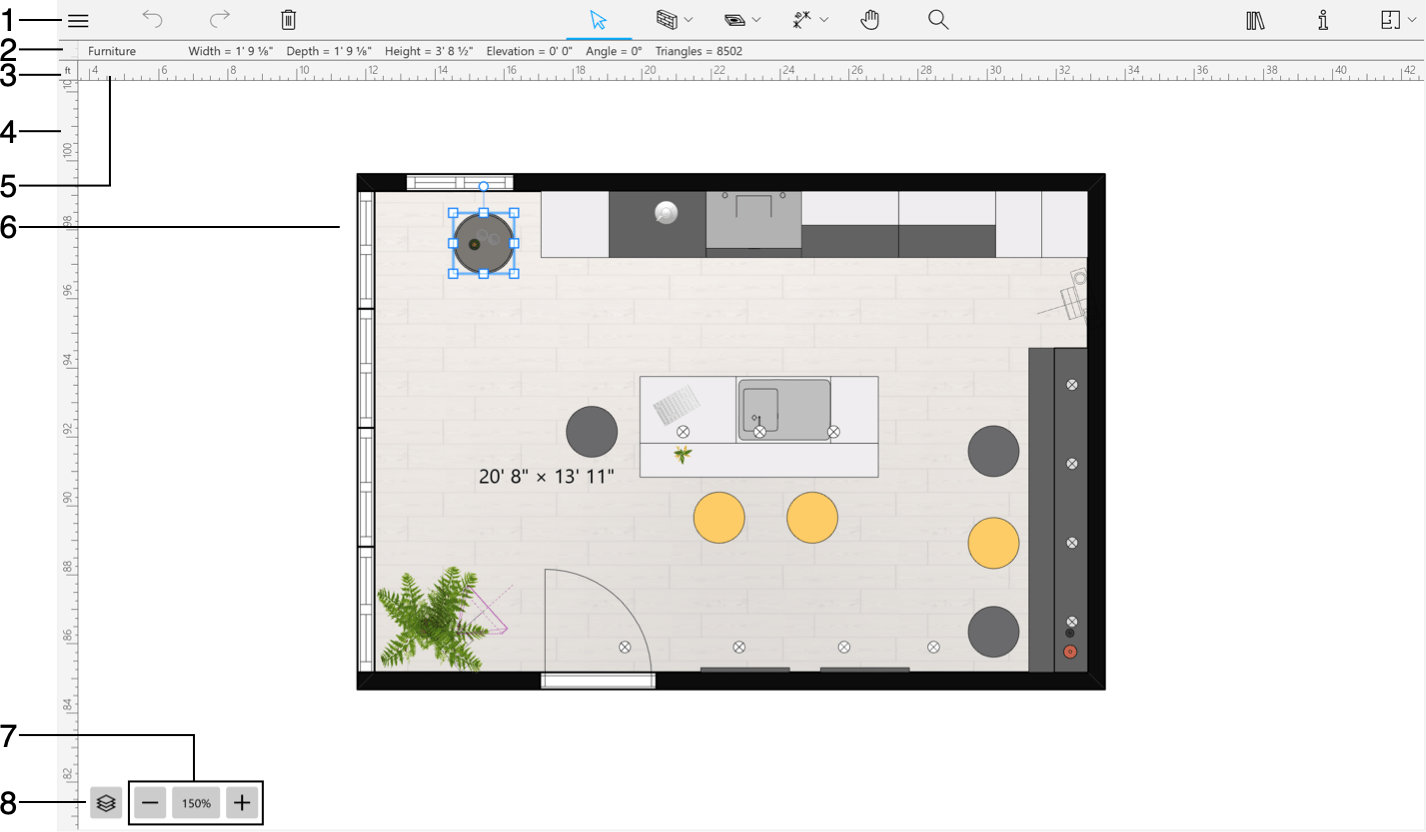

1 – La barra degli strumenti. Per maggiori dettagli, consulta la sezione La barra degli strumenti qui sotto.
2 – La barra delle informazioni mostra i dettagli dell’oggetto selezionato, come tipo, dimensioni, elevazione e orientamento.
3 – Fai clic sull’unità di misura corrente per sceglierne un’altra oppure per aprire le Impostazioni progetto.
4 e 5 – I righelli. Per attivare o disattivare i righelli, usa la sezione 2D nel pannello Impostazioni.
6 – L’area di modifica della planimetria.
7 – Controlli dello zoom.
8 – Questo pulsante ti permette di selezionare uno dei piani o il Sito.
Per scegliere quale piano visualizzare, selezionalo nella scheda Proprietà edificio della finestra impostazioni.
La vista piano 2D consente di modificare il piano corrente e di visualizzare contemporaneamente i muri dei piani sopra o sotto quello attuale. Questa opzione può essere attivata nella sezione 2D delle Impostazioni.
Puoi modificare il modo in cui il progetto viene visualizzato nella planimetria utilizzando la scheda Proprietà 2D della finestra impostazioni. Puoi mantenere l’aspetto predefinito, applicare un motivo o un riempimento a colore alle parti dell’edificio, oppure utilizzare la vista dall’alto dell’oggetto per mostrarlo nella planimetria. Per convertire tutti gli oggetti alla visualizzazione dall’alto (eccetto le parti dell’edificio), utilizza le opzioni Stile rappresentazioni 2D nella sezione Progetto delle Impostazioni.
La barra degli strumenti
1 – Aprire il menu.
2 e 3 – I pulsanti Annulla e Ripristina.
4 – Eliminare uno o più oggetti selezionati.
5 – Lo strumento Selezione per selezionare e spostare oggetti.

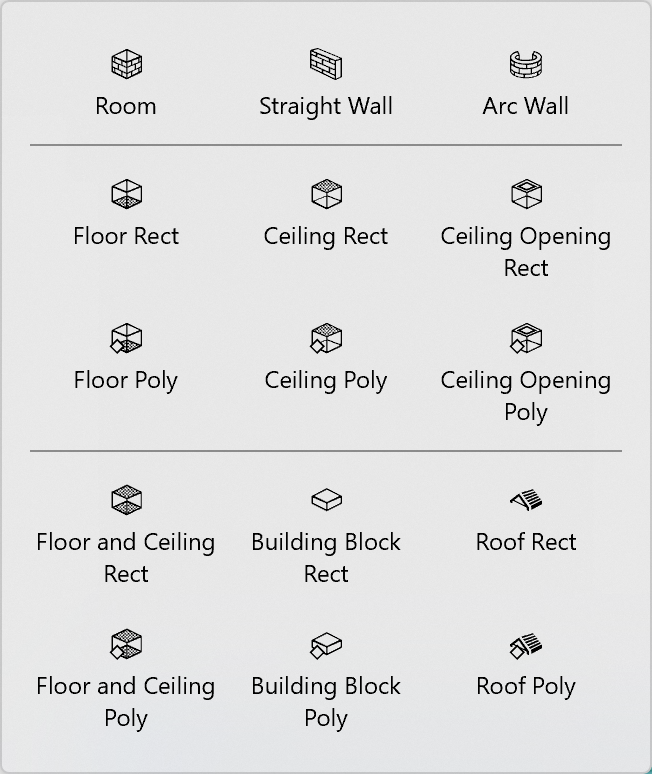

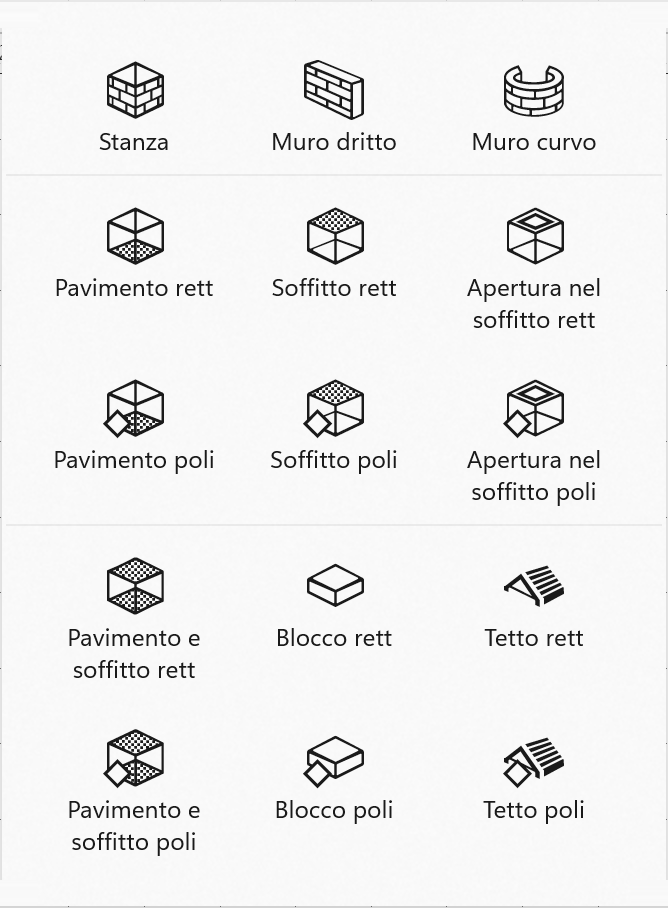

6 – Strumenti per disegnare parti dell’edificio come muri, soffitti o pavimenti.
Lo strumento Stanza crea una stanza rettangolare con soffitto e pavimento.
Lo strumento Muro dritto crea muri retti.
Lo strumento Muro curvo crea muri curvi.
Lo strumento Pavimento rett aggiunge un pavimento rettangolare.
Lo strumento Pavimento poli consente di creare un pavimento con forma personalizzata.
Lo strumento Soffitto rett crea un soffitto rettangolare.
Lo strumento Soffitto poli consente di creare un soffitto con forma personalizzata.
Lo strumento Apertura nel soffitto rett crea un’apertura rettangolare nel solaio del piano corrente.
Lo strumento Apertura nel soffitto poli consente di creare un’apertura con forma personalizzata nel solaio del piano corrente. (Solo versione Pro)
Lo strumento Pavimento e soffitto rett crea un pavimento e un soffitto rettangolari con la stessa forma, uno sopra l’altro. (Solo versione Pro)
Lo strumento Pavimento e soffitto poli consente di creare un pavimento e un soffitto con forma personalizzata, uno sopra l’altro. (Solo versione Pro)
Lo strumento Blocco rett disegna un blocco di costruzione rettangolare. Può essere utilizzato per creare elementi come soglie o piattaforme. (Solo versione Pro)
Lo strumento Blocco poli consente di disegnare un blocco di costruzione con forma personalizzata. Può essere utilizzato per creare elementi come soglie o piattaforme. (Solo versione Pro)
Lo strumento Tetto rett aggiunge un tetto rettangolare. A differenza del tetto automatico, questo strumento consente di specificare l’area che il tetto deve occupare. (Solo versione Pro)
Lo strumento Tetto poli consente di aggiungere un tetto con forma diversa da quella rettangolare. A differenza del tetto automatico, questo strumento consente di specificare l’area che il tetto deve occupare. (Solo versione Pro)
Nota che il programma crea automaticamente pavimenti e soffitti non appena crei una stanza (una forma chiusa composta da muri). Pertanto, nella maggior parte dei casi non è necessario aggiungere manualmente pavimenti o soffitti.

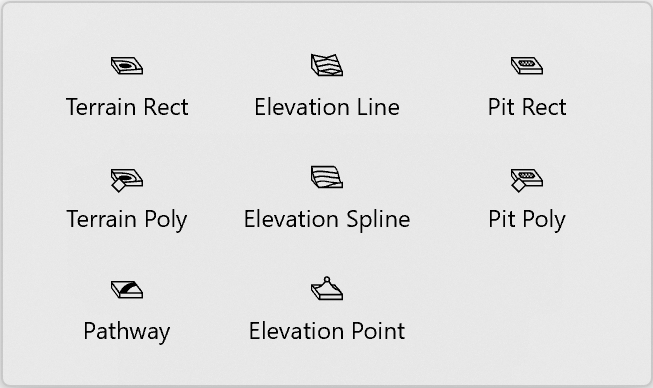

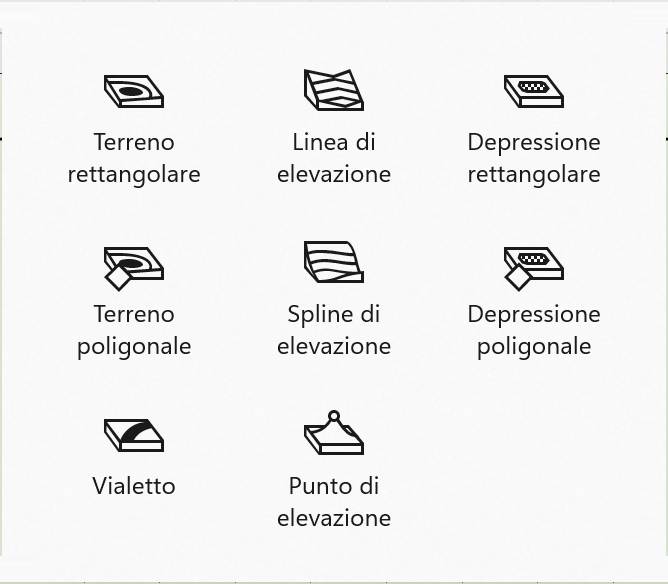

7 – Strumenti per la modellazione del terreno.
Lo strumento Terreno rettangolare aggiunge un terreno rettangolare. (Solo versione Pro)
Lo strumento Terreno poligonale consente di creare un terreno con forma personalizzata. (Solo versione Pro)
Lo strumento Vialetto aggiunge un vialetto. (Solo versione Pro)
Lo strumento Linea di elevazione aggiunge linee di elevazione poligonali. (Solo versione Pro)
Lo strumento Spline di elevazione è uno strumento di disegno a mano libera per aggiungere linee di elevazione. (Solo versione Pro)
Lo strumento Punto di elevazione aggiunge un punto la cui elevazione può essere modificata. (Solo versione Pro)
Lo strumento Depressione rettangolare aggiunge una depressione rettangolare. (Solo versione Pro)
Lo strumento Depressione poligonale consente di creare una depressione con forma personalizzata. (Solo versione Pro)

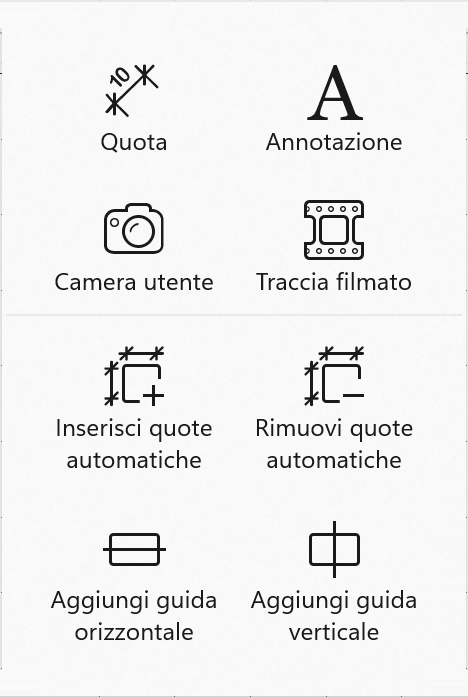

8 – Strumenti ausiliari
Lo strumento Quota consente di misurare la distanza tra punti specificati.
Lo strumento Annotazione testo aggiunge caselle di testo per digitare o incollare testo.
Lo strumento Camera utente aggiunge camere.
Lo strumento Traccia filmato aggiunge videocamere per creare una traccia filmato.
I pulsanti Inserisci quote automatiche e Rimuovi quote automatiche ti permettono di mostrare o nascondere le quote automatiche. Questi ultimi indicano la lunghezza dei muri.
Gli strumenti Aggiungi guida orizzontale e Aggiungi guida verticale consentono di aggiungere delle linee guida.
9 – Lo strumento Panoramica consente di trascinare e scorrere la planimetria con il mouse.
10 – Il pulsante Zoom consente di scegliere lo strumento Zoom avanti o Zoom indietro.
11 – Aprire o chiudere la Libreria, che consente di accedere alla libreria dei materiali, alla libreria degli oggetti e alla struttura del progetto.
10 – Aprire o chiudere la finestra impostazioni.
13 – Visualizza un menu a comparsa che ti permette di scegliere tra la vista piano 2D, la vista elevazione 2D (solo versione Pro) o la vista 3D.
La maggior parte degli strumenti rimane attiva anche dopo aver completato l'azione prevista. Ad esempio, dopo aver disegnato un pavimento, puoi disegnarne un altro senza dover riattivare lo strumento. Per disattivare uno strumento, fai clic sullo strumento Selezione o su un altro strumento.
