Trabalhando com telhados

Modificando o estilo de um telhado

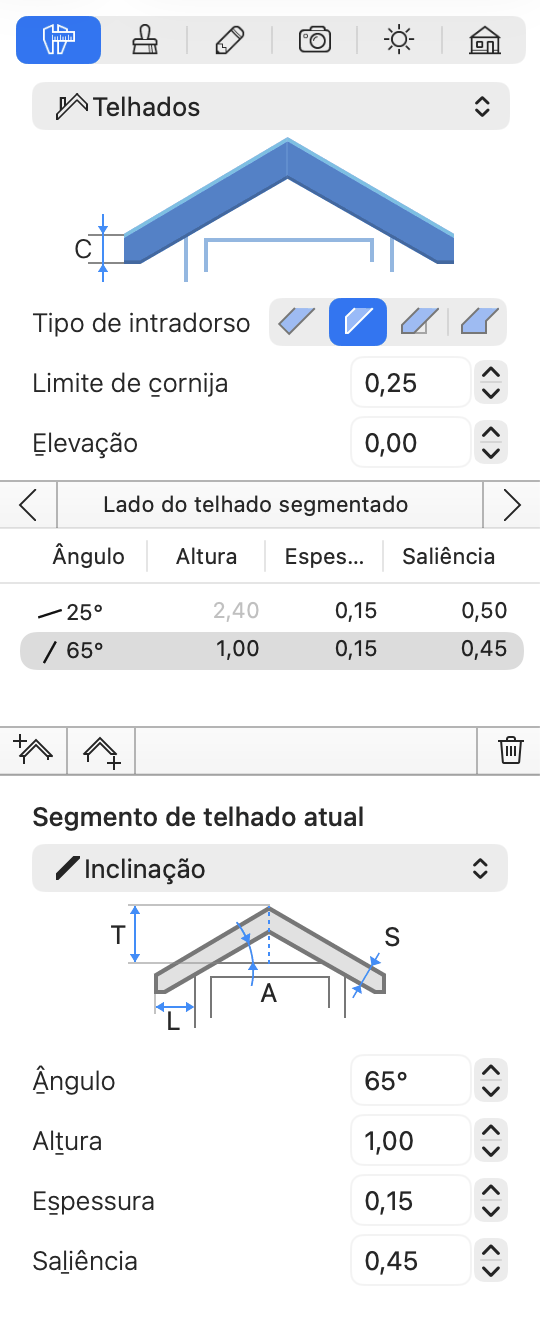

Você pode modificar o estilo de um telhado usando as ferramentas na aba Propriedades do Objeto do Inspetor.

Os exemplos abaixo mostram como modificar um telhado de duas águas para gambrel, quatro águas e telhado shed. Todos esses estilos de telhado são padrão e podem ser criados usando o Assistente de Telhado. O objetivo dos passos abaixo é demonstrar o uso das ferramentas no Inspetor.

É mais conveniente modificar telhados na exibição 3D.

Modificando um telhado de duas águas para gambrel

•

1. Selecione uma inclinação do telhado.
2. No Inspetor, clique no botão Adicionar segmento abaixo do selecionado.


3. Altere o Ângulo do segmento inferior para 60 graus.
4. Ajuste a Altura do segmento inferior, se necessário.
5. Repita os passos 1 a 4 com a inclinação oposta do telhado.

•

Modificando um telhado de duas águas para quatro águas

•

1. Selecione uma empena e altere seu Ângulo para 45 graus.


2. Se necessário, ajuste o valor do Beiral.
3. Repita os passos 1 e 2 para a outra empena.
4. Altere o material das novas inclinações usando o Seletor de Material localizado na aba Materiais do Objeto do Inspetor.



Modificando um telhado de duas águas para shed

•

1. Selecione uma inclinação do telhado e altere seu tipo para Empena.


2. Selecione a outra inclinação do telhado e altere seu Ângulo para 10 graus.
3. Se necessário, ajuste o Beiral e a Espessura da inclinação do telhado.
4. Altere o material das novas inclinações usando o Seletor de Material localizado na aba Materiais do Objeto do Inspetor.
