Das Gelände modellieren

Ein eigenes Gelände erstellen

Ein Gelände hinzufügen

Aktivieren Sie die Ebene Grundstück, bevor Sie mit dem Zeichnen eines Geländes beginnen. Öffnen Sie dann die 2D-Draufsicht.

Die in diesem Abschnitt beschriebene Funktionalität ist nur in der Pro-Edition verfügbar.

Klicken Sie auf das V-förmige Symbol auf der Schaltfläche Grundstück in der Symbolleiste, um Zugriff auf die Werkzeuge Rechteckiges Gelände und Polygonales Gelände zu erhalten. Dadurch wird ein Werkzeugsatz geöffnet, mit dem Sie auf der Grundstück-Ebene arbeiten können.

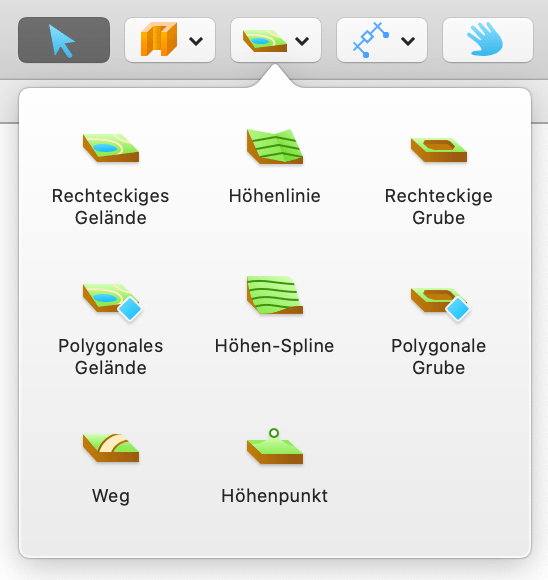

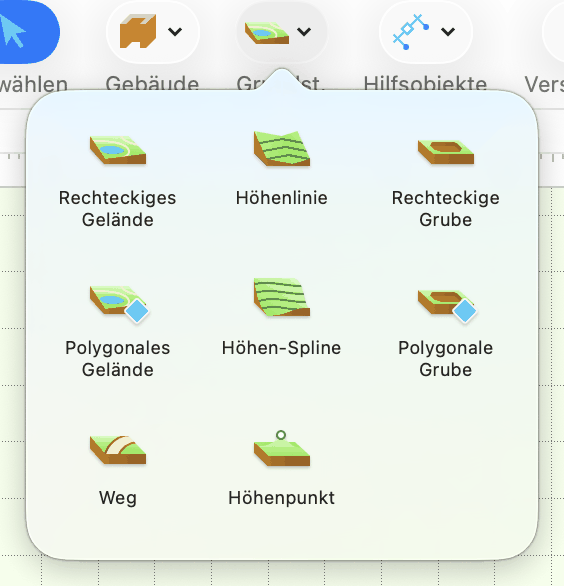

Popup-Menü mit Grundstück-Werkzeugen.

Wenn Sie eine rechteckiges Gelände hinzufügen möchten, zeichnen Sie es auf dem Grundriss mit dem Werkzeug Rechteckiges Gelände. Klicken Sie und halten Sie die Maustaste gedrückt, um mit dem Zeichnen eines Rechtecks zu beginnen. Sie sollten dann den Mauszeiger an eine neue Position bewegen und die Taste loslassen.

Wenn Sie ein polygonales Gelände zeichnen möchten, aktivieren Sie das Werkzeug Polygonales Gelände . Klicken Sie mehrmals auf den Grundriss, um Ecken hinzuzufügen. Doppelklicken Sie, um die Position der letzten Ecke des Polygons festzulegen und das Werkzeug zu deaktivieren.

Eigenschaften eines Geländes

Die meisten Eigenschaften eines Geländes sind im Informationsfenster verfügbar.

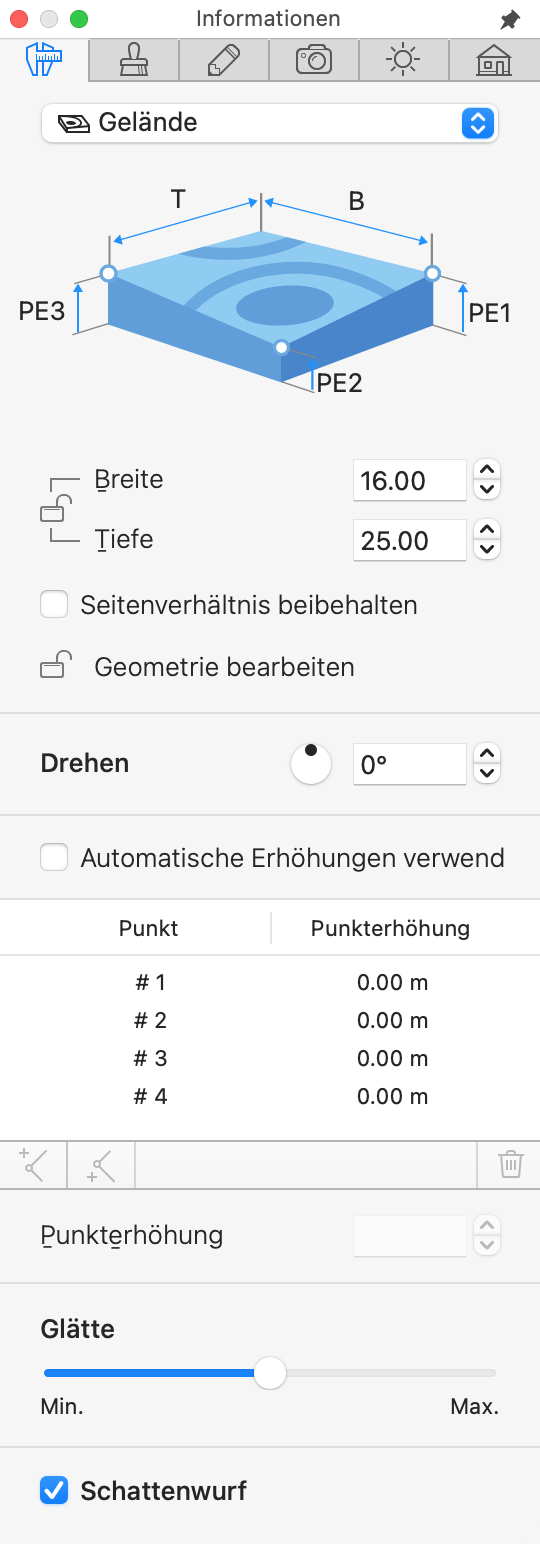

Eigenschaften des Gelände-Objekts im Informationsfenster.

Die Eigenschaften Breite und Tiefe geben die Abmessungen des rechteckigen Geländes oder die Begrenzung des polygonalen Geländes an. Um ein Objekt in der Größe proportional zu ändern, aktivieren Sie die Option Seitenverhältnis beibehalten.

Mit den Steuerelementen für Drehen können Sie ein Gelände um seinen Mittelpunkt drehen.

Mit der Option Geometrie bearbeiten können Sie festlegen, ob das Ändern der Form der Geländekontur zugelassen werden soll oder nicht. Diese Option legt auch fest, ob das Ändern der 3D-Form des Geländes zugelassen wird oder nicht.

Eine Liste in der Mitte des Informationsfensters zeigt die Erhöhungen für alle Punkte des ausgewählten Geländes an.

Rechts unter der Liste gibt es zwei Schaltflächen, mit denen Sie neue Punkte zur Geländekontur hinzufügen können. Mit jeder dieser Schaltflächen können Sie einen Punkt auf der einen oder der anderen Seite des aktuellen Punkts hinzufügen.

Indem Sie auf die Schaltfläche mit dem Papierkorbsymbol klicken, können Sie einen ausgewählten Punkt aus der Liste entfernen.

Mit dem Bearbeitungsfeld Punkterhöhung können Sie die Erhöhung eines Punkts verändern. Wählen Sie den Punkt aus der Liste, um eine neue Erhöhung festzulegen.

Mit dem Schieberegler Glätte können Sie verändern, wie gekrümmte Seiten einer Geländekontur in 3D aussehen. Diese Funktion wird zu einem späteren Zeitpunkt näher erläutert.

Mit der Option Schattenwurf können Sie steuern, ob das Objekt Schatten werfen soll. Beachten Sie, dass Schatten einiger flacher Objekte fast keinen Unterschied in der 3D-Szene bewirken. Das Deaktivieren von Schatten dieser Art kann die Rendering-Geschwindigkeit verbessern.

Die Kontur eines Geländes individuell anpassen

Klicken Sie zum Ändern der Form eines Geländes mit der rechten Maustaste darauf und wählen Sie Umriss bearbeiten im Kontextmenü. Das Programm zeigt die Kontur des Objekts mit rautenförmigen Anfassern an den Ecken an. Eine Liste dieser Punkte finden Sie im Informationsfenster. Um die Form der Kontur zu ändern, können Sie diese Anfasser verschieben.

Wenn Sie einen neuen Punkt hinzufügen möchten, klicken Sie mit der rechten Maustaste auf den Umriss und wählen Sie Punkt hinzufügen. Wenn Sie einen Punkt entfernen möchten, klicken Sie mit der rechten Maustaste darauf und wählen Sie Punkt entfernen.

Die Form von eigenen Geländeobjekten kann auch mithilfe der Kombinieren-Operationen geändert werden. Der Umriss des Ergebnisses hängt von der Position und Form der Originalobjekte ab. Wählen Sie zum Kombinieren von Geländen mindestens zwei in der 2D-Draufsicht aus. Rufen Sie das Kontextmenü auf und wählen Sie eine der Operationen.

Im Umrissbearbeitungsmodus werden in der Mitte jeder Seite der Form auch runde Ziehpunkte angezeigt. Wenn Sie einen runden Ziehpunkt in die eine oder andere Richtung bewegen, wird die entsprechende Seite nach innen oder außen gekrümmt, sodass ein Bogen entsteht. Während Sie die Krümmung einer Seite ändern, ändert sich die Zahl in der Nähe des Mauszeigers von 0 (gerade Linie) in 180 (Halbkreis). Eine Möglichkeit, einen Kreis zu erstellen, besteht darin, ein Quadrat zu zeichnen und jede Seite bis auf 90 Grad zu krümmen. Halten Sie die Umschalttaste gedrückt, um bei 15-Grad-Schritten einzurasten.

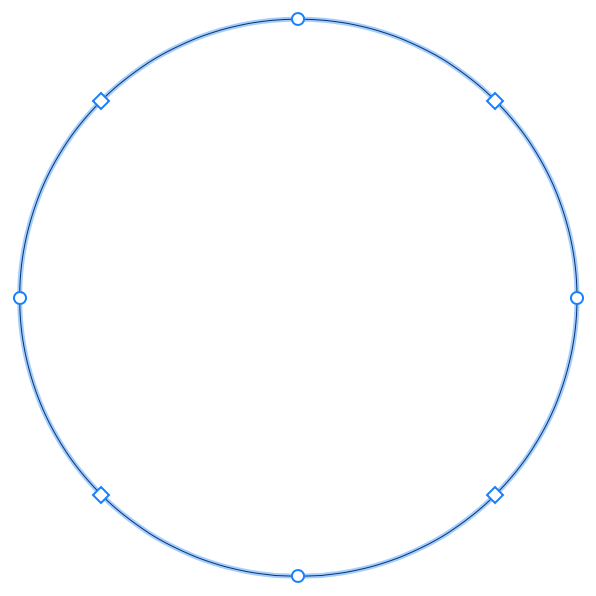

Eigenes Gelände mit gerundeten Seiten

Gerundete Seiten des Objekts können in der 3D-Ansicht als mehrere Flächen oder als glatte Oberfläche angezeigt werden. Um die Krümmungen mehr oder weniger stark zu glätten, verwenden Sie den Schieberegler Glätte im Informationsfenster. Höhere Werte erfordern unter Umständen mehr Computerleistung, während das 3D-Modell gerendert wird.

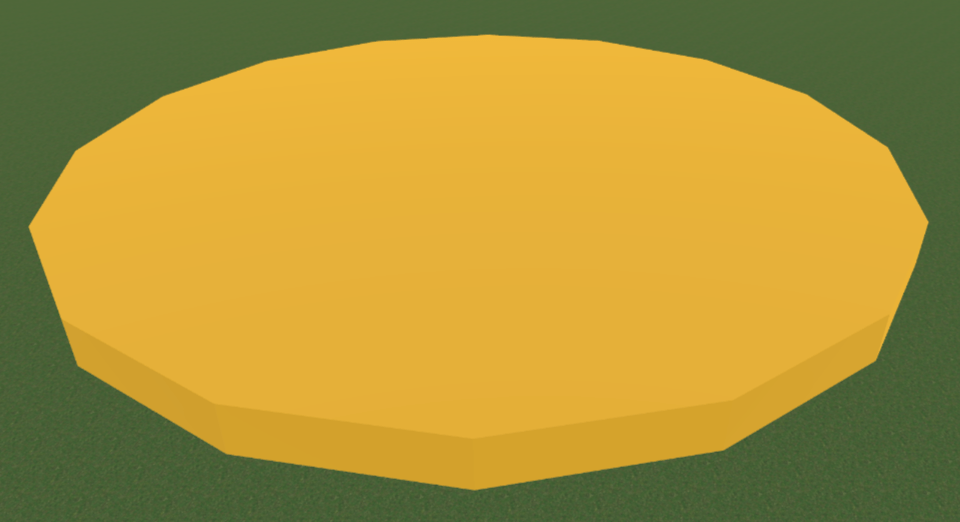

Eigenes Gelände, bei dem die Glätte auf „Min.“ eingestellt ist
Ein Geländeobjekt, bei dem der Glätte-Parameter auf „Min.“ eingestellt ist.

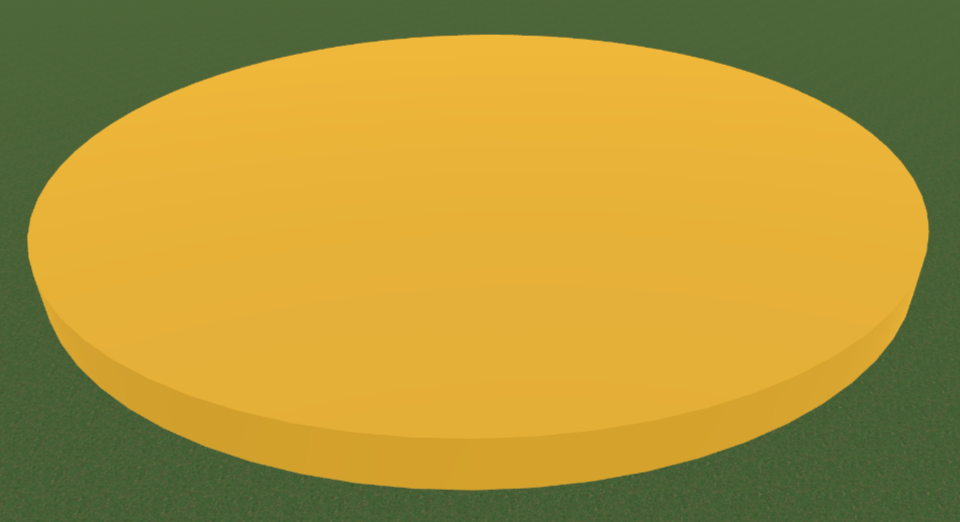

Eigenes Gelände, bei dem die Glätte auf „Max.“ eingestellt ist
Ein Geländeobjekt, bei dem der Glätte-Parameter auf „Max.“ eingestellt ist.

Wenn die Option Geometrie bearbeiten im Informationsfenster nicht gesperrt ist, können Sie den Bearbeitungsmodus durch Doppelklicken auf die Kontur des Objekts aktivieren.

Ein Geländerelief erstellen

Wir haben jetzt erfahren, wie die Kontur eines Geländes in der 2D-Ansicht bearbeitet wird. Möglicherweise wirkt sich dies aber noch nicht auf die 3D-Ansicht Ihres Projekts aus, weil die Erhöhung für alle Punkte Null beträgt.

Es gibt mehrere Möglichkeiten, um einem eigenen Gelände topografische Eigenschaften hinzuzufügen.

Die Erhöhung der Geländepunkte ändern

Wenn Sie für einen Punkt eine neue Erhöhung einstellen möchten, dann schalten Sie Geometrie bearbeiten frei. Wählen Sie dann diesen Punkt im Informationsfenster aus. Alternativ können Sie erst auf den Geländeumriss in der 2D-Ansicht doppelklicken und dann auf den Punkt klicken, um ihn auszuwählen. Dieser Punkt wird in der 2D-Ansicht mit einem Kreis markiert. Geben Sie den neuen Wert dann in das Feld Punkterhöhung ein und drücken Sie die Eingabetaste.

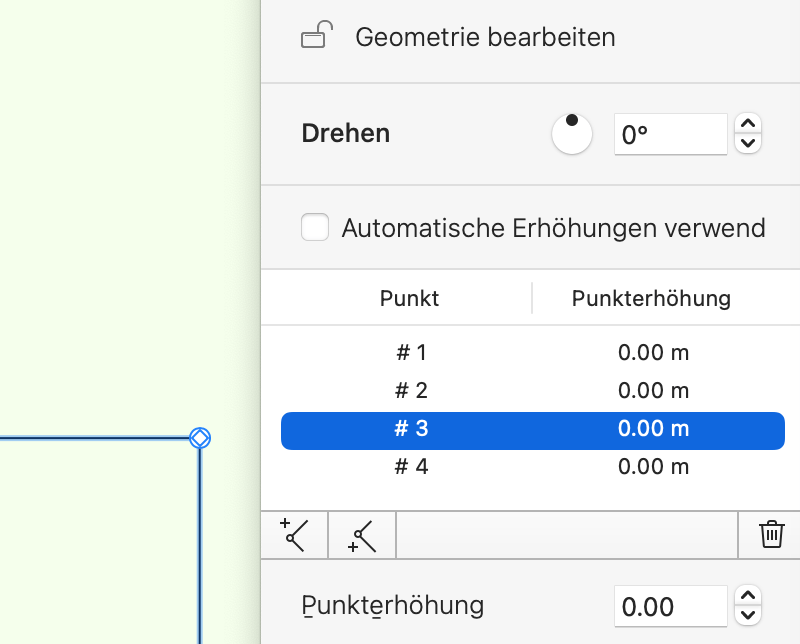

Das Informationsfenster mit einem ausgewählten Geländepunkt.

Sie können eine Plattform erstellen, indem Sie alle Punkte auswählen und ihre Erhöhung auf den gleichen Wert einstellen. Ein Beispiel für eine kreisförmige Plattform finden Sie in einem der vorherigen Unterabschnitte.

Indem Sie die Erhöhungen für die Geländepunkte festlegen, ändern Sie die Erhöhung des mittleren Geländebereichs nicht direkt. Das Programm berechnet stattdessen die Erhöhung der Zwischenpunkte, um einen Übergang von einem festgelegten Punkt zu einem anderen zu erstellen.

Eine Schräge erstellen Sie am besten, indem Sie mehrere Punkte des Geländes im Verhältnis zu anderen erhöhen. Sie können zum Beispiel ein rechteckiges Geländeobjekt hinzufügen und zwei seiner Punkte anheben. Die Erhöhung der Mitte verläuft dann von den niedrigeren zu den höheren Punkten.

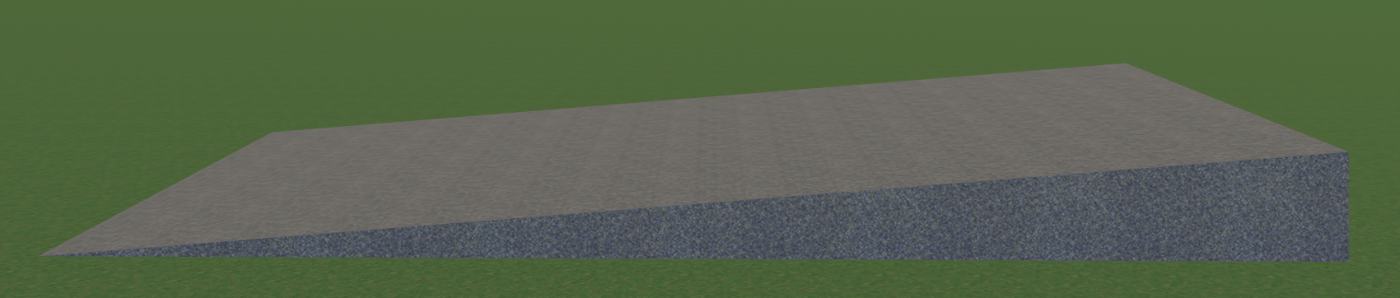

3D-Modell einer Schräge.

Die Werkzeuge für Höhenlinie und Höhen-Spline verwenden

Mit den Werkzeugen Höhenlinie und Höhen-Spline können Sie die Erhöhung in der Mitte eines Geländes kontrollieren. Wenn Sie mit einem dieser Werkzeuge eine Linie zeichnen, wird eine Reihe von Punkten mit der gleichen Erhöhung festgelegt. Wenn Sie also in der Mitte eines Geländes einen Kreis zeichnen und die Erhöhung des Kreises heraufsetzen, wird er wie ein sanft abfallender Hügel aussehen.

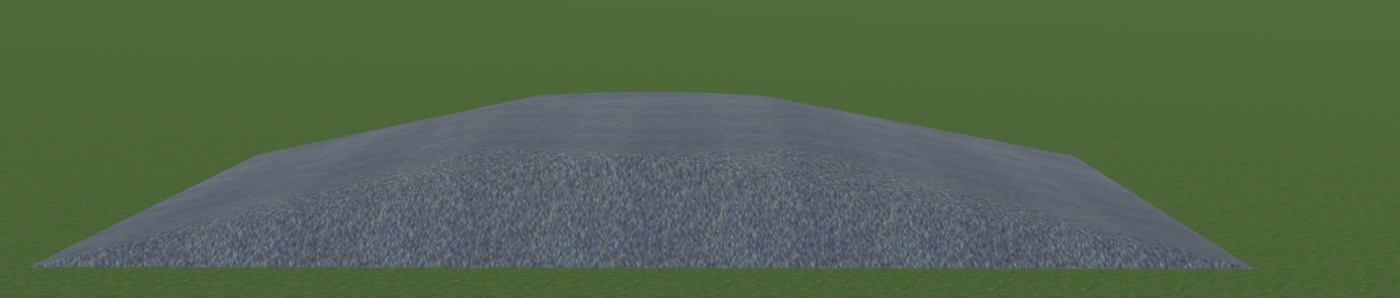

3D-Modell eines Hügels.

Diese Werkzeuge werden ausführlicher im Abschnitt Die Erhöhung bearbeiten erklärt.

Das Höhenpunkt-Werkzeug verwenden

Mit dem Werkzeug Höhenpunkt können Sie einen Punkt mit einer bestimmten Erhöhung hinzufügen. Ein einzelner Punkt würde eine pyramidenartige Form erstellen.

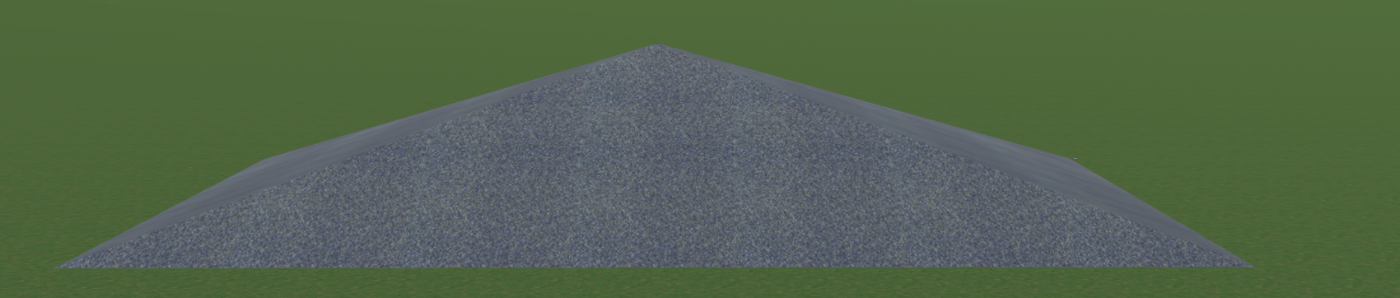

3D-Modell eines pyramidenartigen Hügels.

Dieses Werkzeug wird ausführlicher im Abschnitt Die Erhöhung bearbeiten erklärt.

Die Werkzeuge Rechteckige Grube und Polygonale Grube verwenden

Mit den Werkzeugen Rechteckige Grube und Polygonale Grube können Sie eine rechteckige oder polygonale Grube hinzufügen. Sie können mit diesen Werkzeugen einen Bereich unterhalb des Bodenniveaus erstellen, wie z. B. einen Pool.

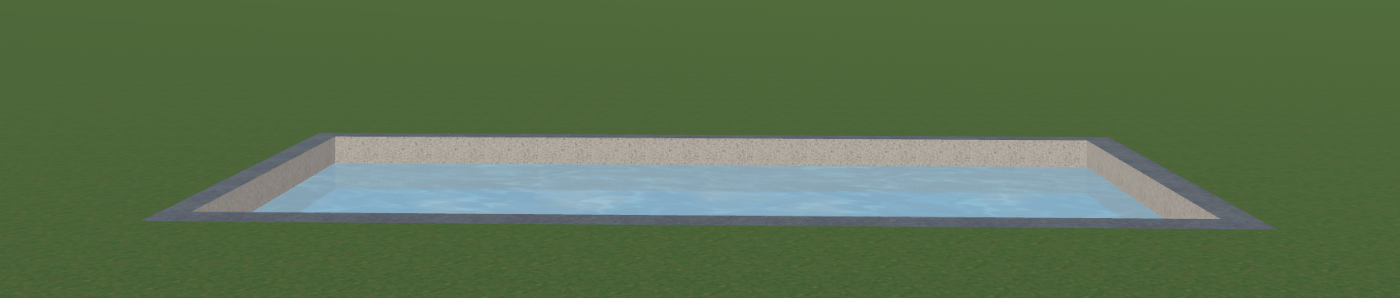

3D-Modell eines Pools.

Diese Werkzeuge werden ausführlicher im Abschnitt Die Erhöhung bearbeiten erklärt.
