Arbeiten mit Objekten

Kombinieren von Objekten

Zwei oder mehr Objekte können mit den Kombinieren-Operationen kombiniert werden. Diese Operationen funktionieren bei Wandpaneelen, Nischen, Öffnungen, Fußböden und Decken. In der Pro-Edition können Sie 3D-Objekte wie Bausteine, Gelände, Möbel und andere Objekte kombinieren. Sie können nur Objekte desselben Typs kombinieren. Abhängig von der Größe und Position der Originalobjekte und auch von der verwendeten Operation kann das Ergebnis aus einem oder mehreren neuen Objekten bestehen. Um Objekte zu kombinieren, wählen Sie zwei oder mehr aus. Rufen Sie dann das Kontextmenü auf und wählen Sie einen Befehl aus der Kategorie Kombinieren.

Die App unterstützt die Operationen Vereinen, Subtrahieren, Überschneiden, Ausschließen und Teilen. Sie werden wirksam, wenn sich die Originalobjekte in der 2D-Ansicht teilweise oder vollständig überlappen oder ein 3D-Objekt im 3D-Raum in ein anderes übergeht. Wenn sich die Originalobjekte nicht überlappen oder berühren, bleiben sie unverändert. Diese Operationen funktionieren nicht mit Objekten, die sich auf unterschiedlichen Ebenen befinden (z. B. Decken, die zu unterschiedlichen Geschossen gehören).

Vereinen

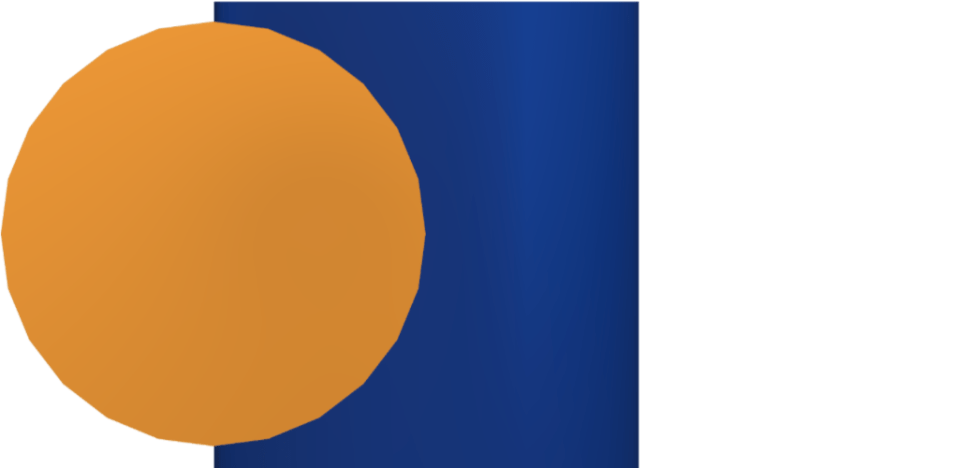

Das Ergebnis der Operation „Vereinen“ ist ein Objekt, das die Körper aller Originalobjekte umfasst.

Subtrahieren

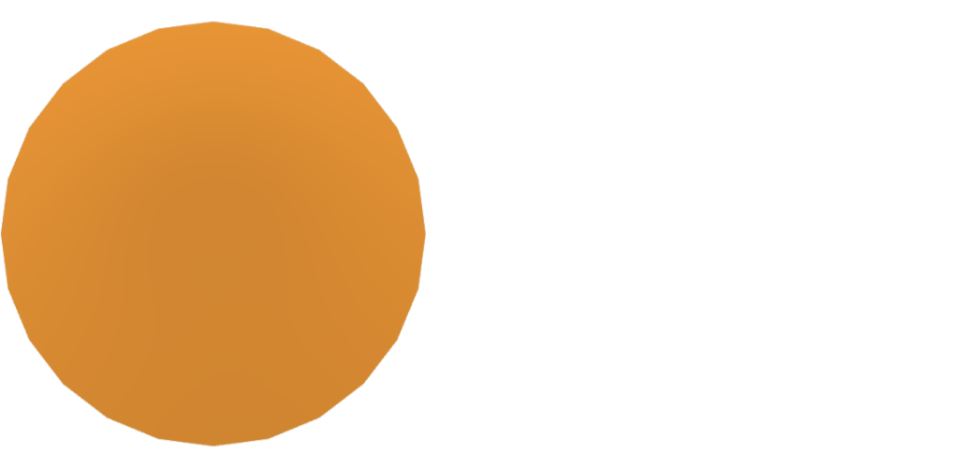

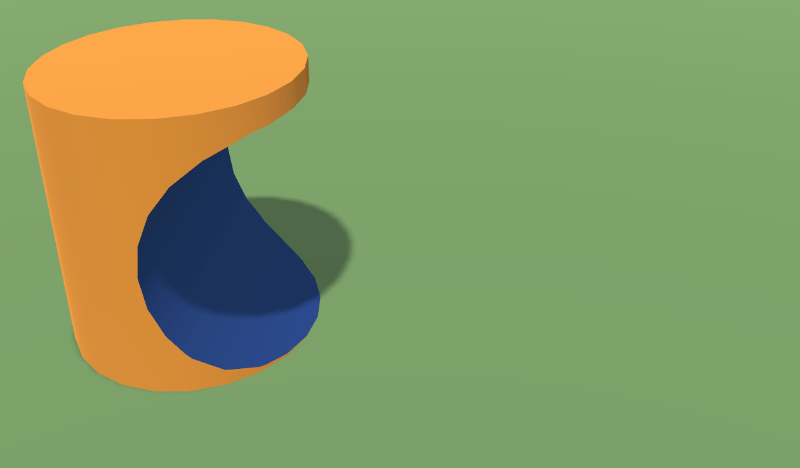

Das Ergebnis der Operation „Subtrahieren“ ist ein Teil des ersten ausgewählten Objekts, der nicht in ein anderes Objekt gesteckt (oder in 2D abgedeckt) wurde.

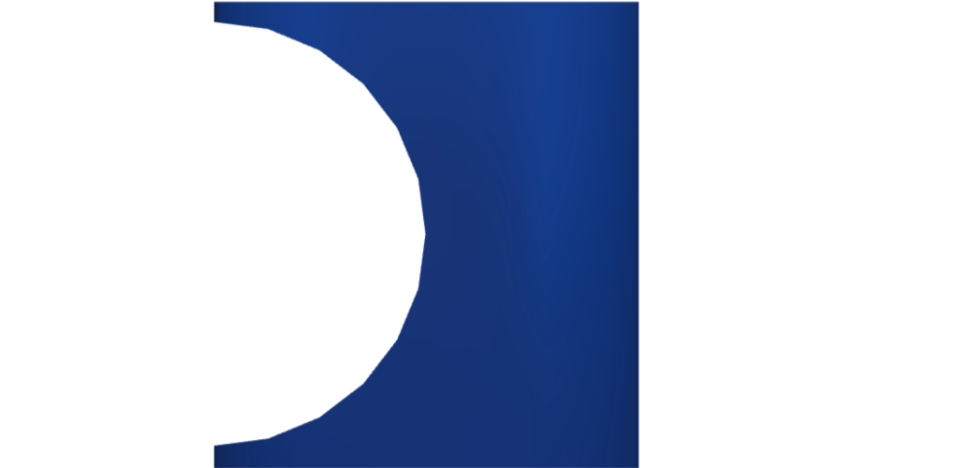

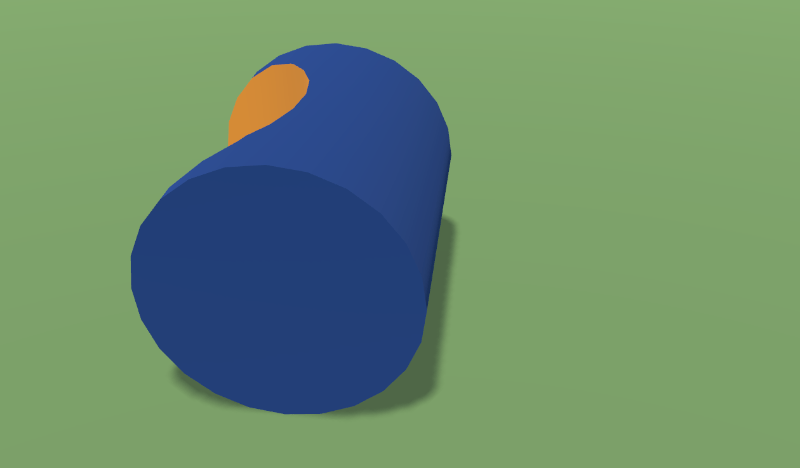

Das Ergebnis hängt auch davon ab, welches der Objekte zuerst ausgewählt wurde. Bisher wurde zuerst der vertikale gelbe Zylinder ausgewählt. Wenn wir Objekte in einer anderen Reihenfolge auswählen, sieht das Ergebnis wie folgt aus.

Überschneiden

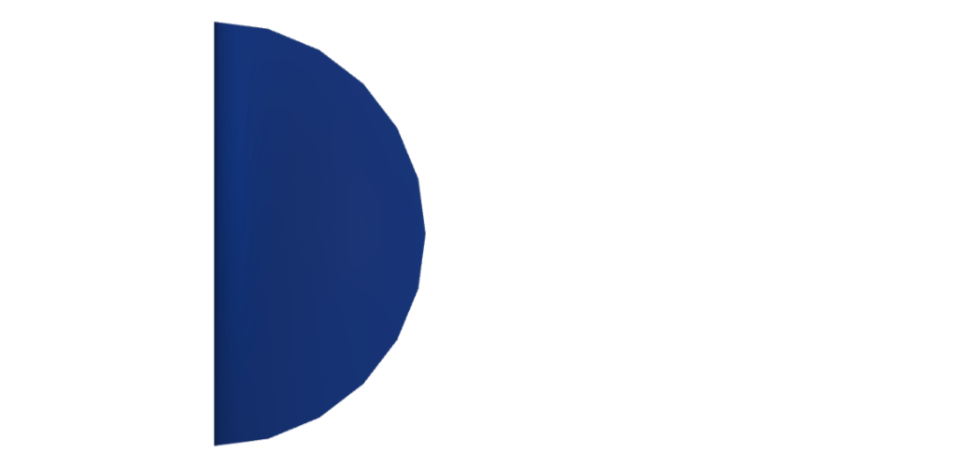

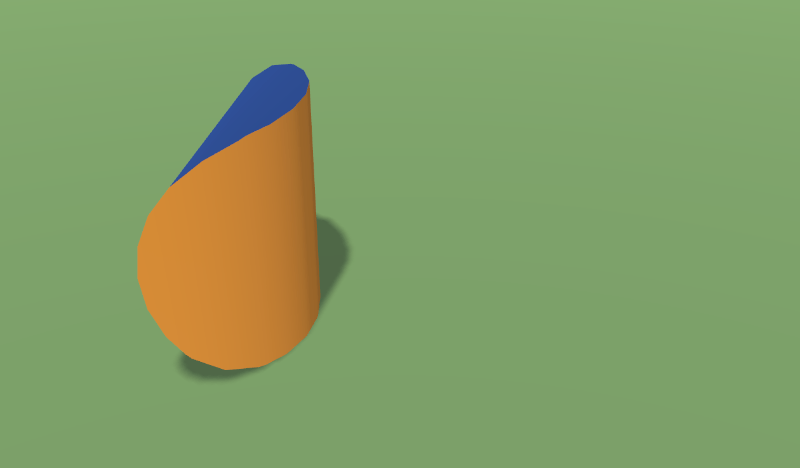

Das Ergebnis der Operation „Überschneiden“ ist ein Objekt, das nur die Flächen umfasst, in denen sich alle Originalobjekte überlappen.

Ausschließen

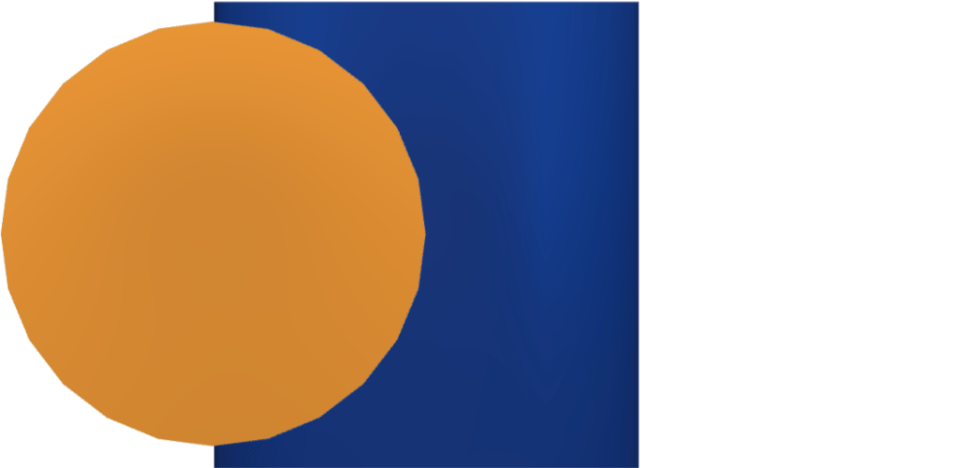

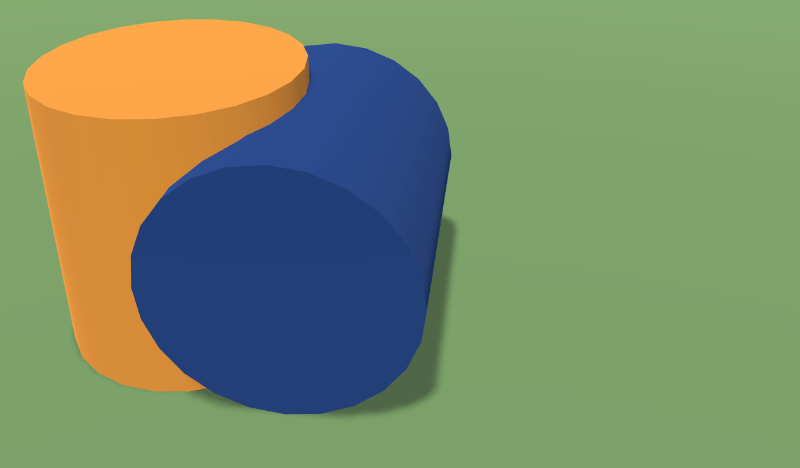

Das Ergebnis der Operation „Ausschließen“ sind ein oder mehrere Teile der Originalobjekte, die nicht ineinander übergehen, sich nicht überlappen.

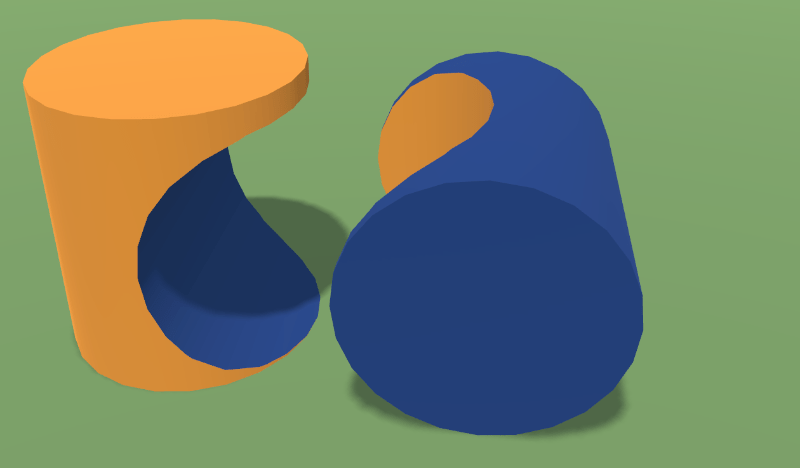

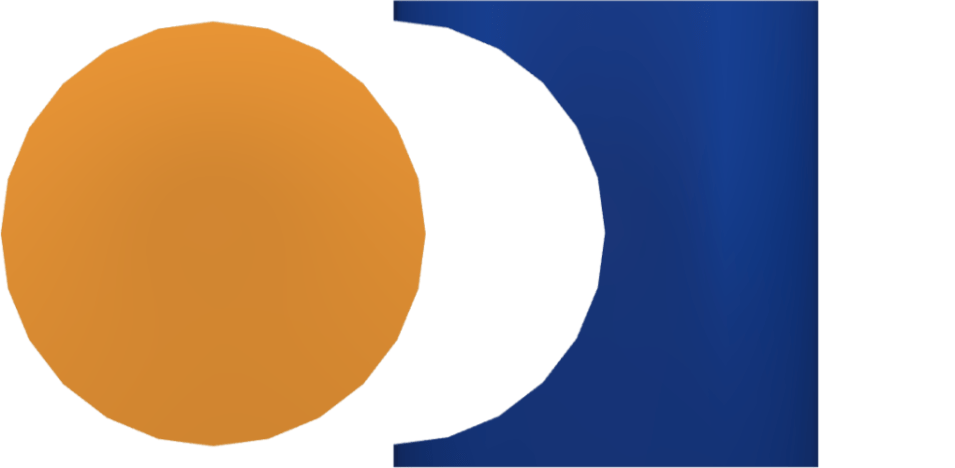

Wenn wir die erzeugten Objekte auseinander bewegen, werden wir sehen, dass sich in beiden eine Aussparung befindet.

Teilen

Die Operation „Teilen“ kombiniert Objekte nicht, sondern teilt sie in Teile auf. Die Oberflächen der Objekte in 3D (Konturen in 2D) fungieren als Schnittlinien. Das Ergebnis der Operation „Teilen“ sind Teile der Originalobjekte, die das gleiche Volumen oder die gleiche Fläche einnehmen, das/die zuvor eingenommen wurde.

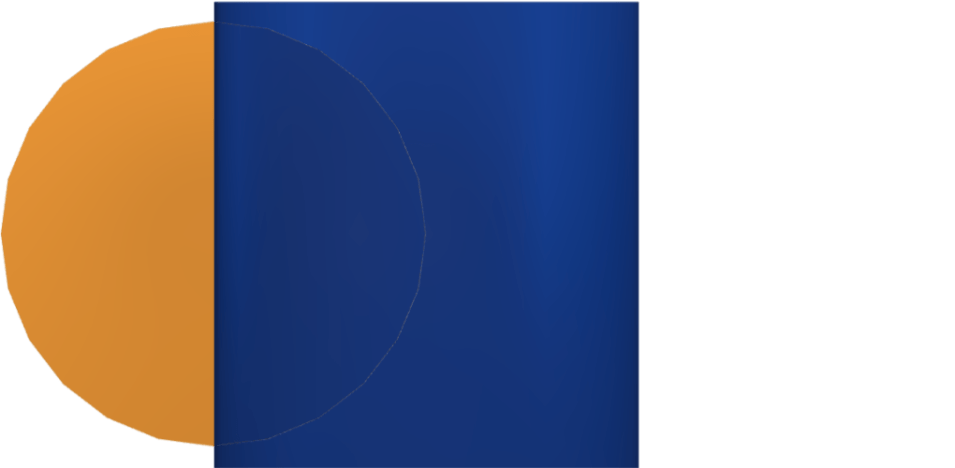

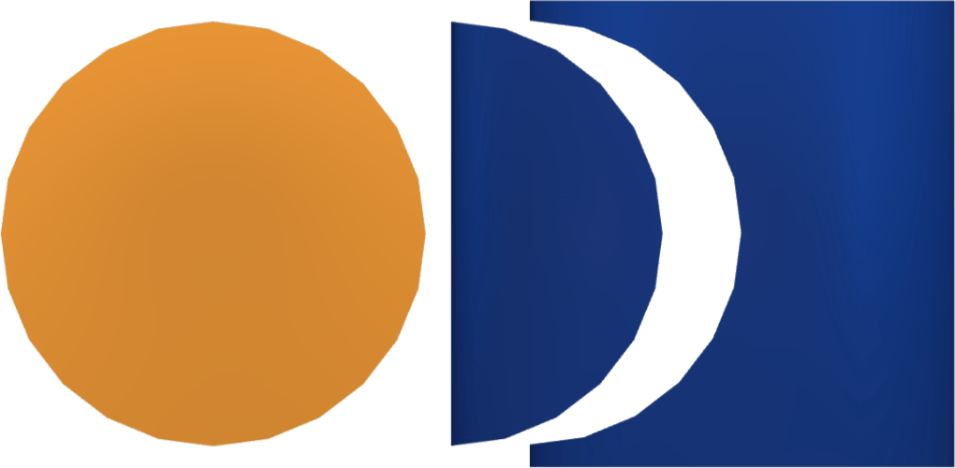

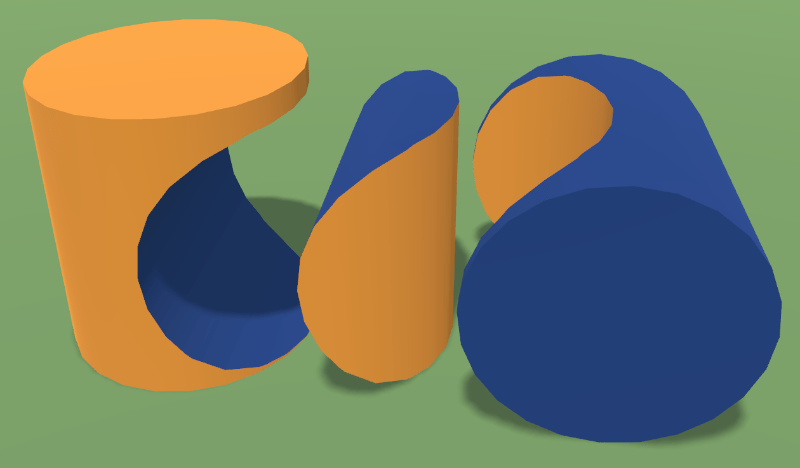

Im obigen Bild haben wir drei Objekte erstellt. Um ihre Formen zu sehen, haben wir sie in den folgenden Bildern auseinander gerückt.
