Praca z dachami

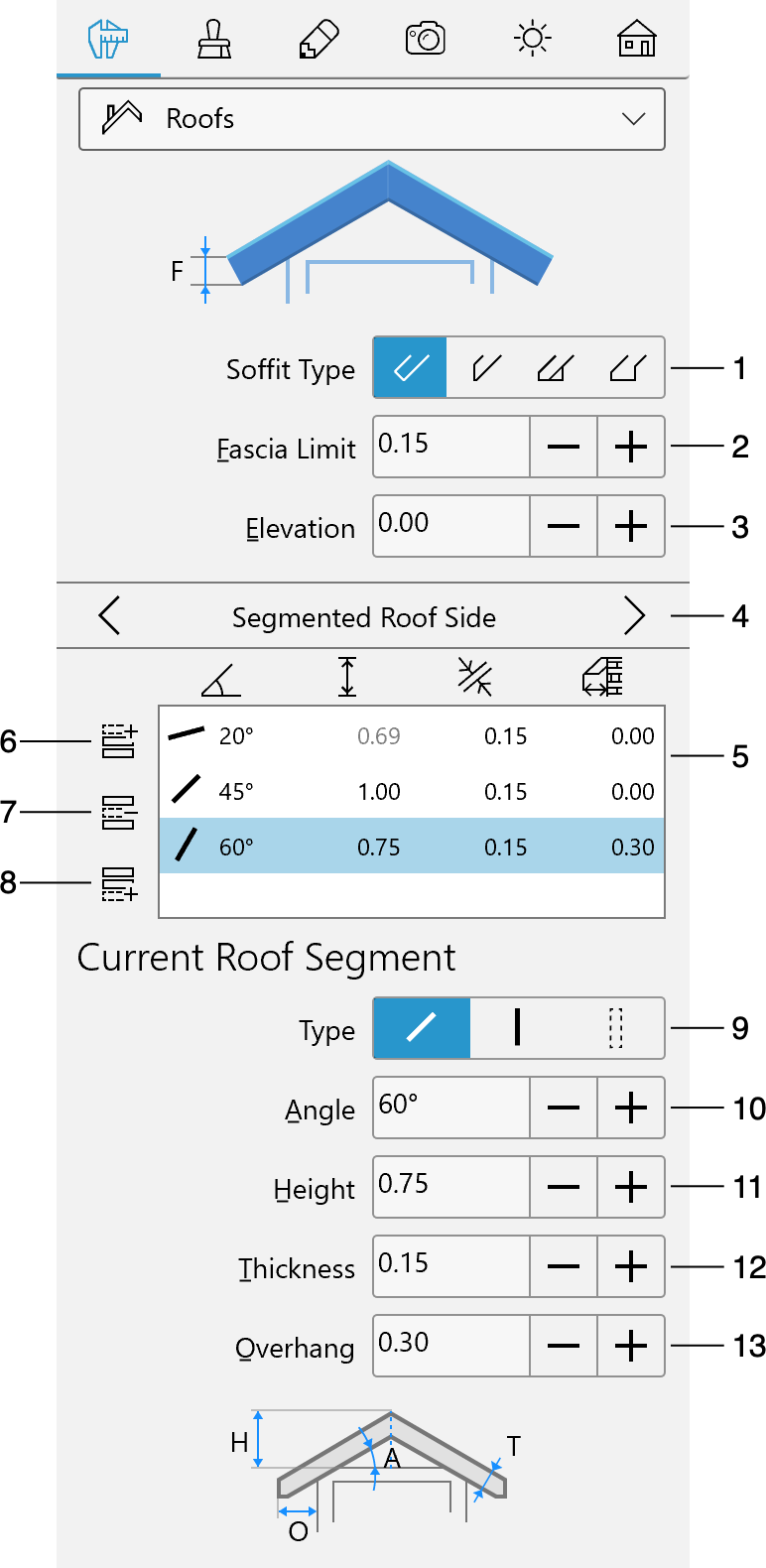

Właściwości dachu

Właściwości geometryczne dachów znajdują się na karcie Właściwości obiektów w Inspektorze.

1 – Typ okapu. Można wybrać okap podstawowy, prosty, poziomy lub skrzynkowy.

2 – Maksymalny rozmiar faski.

3 – Poziom dachu w stosunku do poziomu podłogi.

4 – Wybierz inną stronę dachu. Dwa przyciski wybierają strony dachu kolejno do przodu lub do tyłu.

5 – Lista segmentów wybranej strony dachu i parametry każdego segmentu.

6 – Dodaj segment dachu powyżej zaznaczonego.

7 – Usuń zaznaczony segment dachu.

8 – Dodaj segment dachu poniżej zaznaczonego.

9 – Typ segmentu dachu. Połać tworzy nachylony segment. Szczyt sprawia, że segment jest pionowy. Otwór sprawia, że zaznaczony segment znika.

10 – Kąt zaznaczonego segmentu dachu. Kąt można dostosować tylko dla segmentów Połać.

11 – Wysokość zaznaczonego segmentu dachu. Pamiętaj, że nie można modyfikować wysokości najwyższego ani jedynego segmentu.

12 – Grubość zaznaczonego segmentu dachu.

13 – Odległość okapu zaznaczonego segmentu dachu.

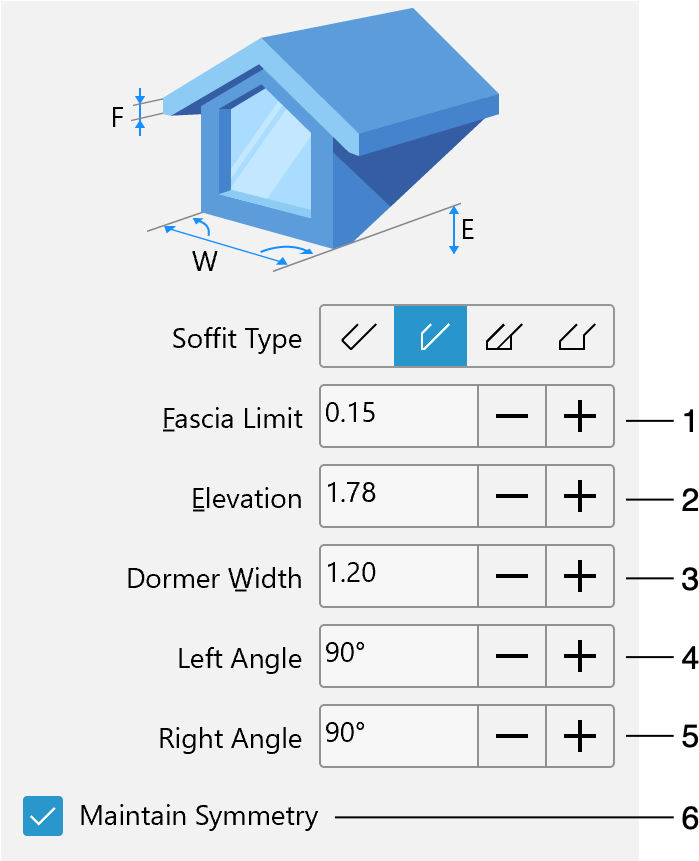

Dodatkowe ustawienia dla okien lukarnowych

1 – Maksymalny rozmiar faski.

2 – Poziom lukarny w stosunku do podłogi.

3 – Szerokość lukarny.

4 i 5 – Kąty lewej i prawej strony lukarny. Zmieniając te kąty, zmieniasz widok lukarny z góry z prostokąta na trapez lub równoległobok.

6 – Zachowaj równe kąty lukarny podczas zmiany jednego z nich.
