Trabalhando com telhados

Propriedades do telhado

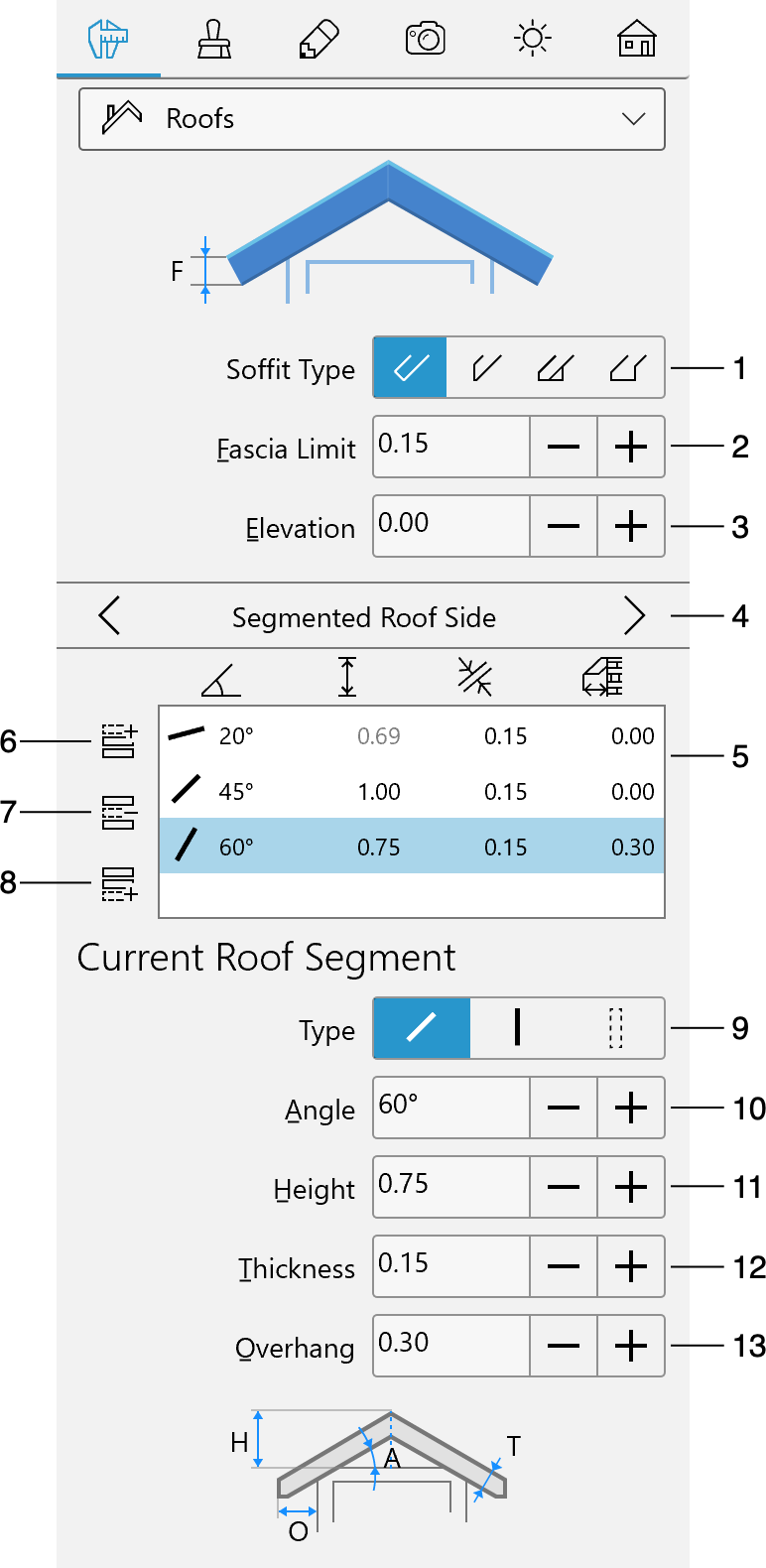

As propriedades geométricas dos telhados estão localizadas na aba Propriedades do Objeto do Inspetor.

1 – O tipo de intradorso. Você pode escolher intradorso básico, simples, horizontal ou em caixa.

2 – O tamanho máximo da cornija.

3 – A elevação do telhado em relação ao nível do piso.

4 – Selecionar outro lado do telhado. Os dois botões selecionam os lados do telhado em círculo para frente ou para trás.

5 – A lista de segmentos do lado do telhado selecionado e os parâmetros de cada segmento.

6 – Adicionar um segmento de telhado acima do selecionado.

7 – Excluir o segmento de telhado selecionado.

8 – Adicionar um segmento de telhado abaixo do selecionado.

9 – O tipo de segmento de telhado. Inclinação cria um segmento inclinado. Empena torna o segmento vertical. Buraco faz o segmento selecionado desaparecer.

10 – O ângulo do segmento de telhado selecionado. Você pode ajustar o ângulo apenas de segmentos do tipo Inclinação.

11 – A altura do segmento de telhado selecionado. Observe que você não pode modificar a altura do segmento superior ou de um segmento único.

12 – A espessura do segmento de telhado selecionado.

13 – A distância da saliência do segmento de telhado selecionado.

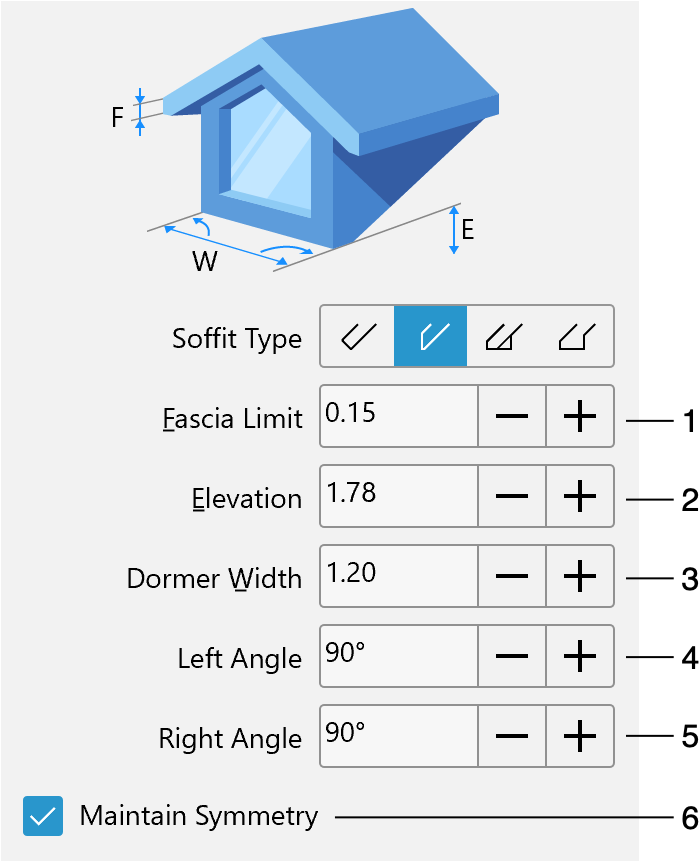

Configurações adicionais para janelas mansarda

1 – O tamanho máximo da cornija.

2 – A elevação da mansarda em relação ao piso.

3 – Largura da mansarda.

4 e 5 – Ângulos dos lados esquerdo e direito da mansarda. Ao alterar esses ângulos, você muda a vista superior da mansarda de retângulo para trapézio ou paralelogramo.

6 – Manter os ângulos da mansarda iguais ao alterar um deles.
