Trabajar con cubiertas

Propiedades de las cubiertas

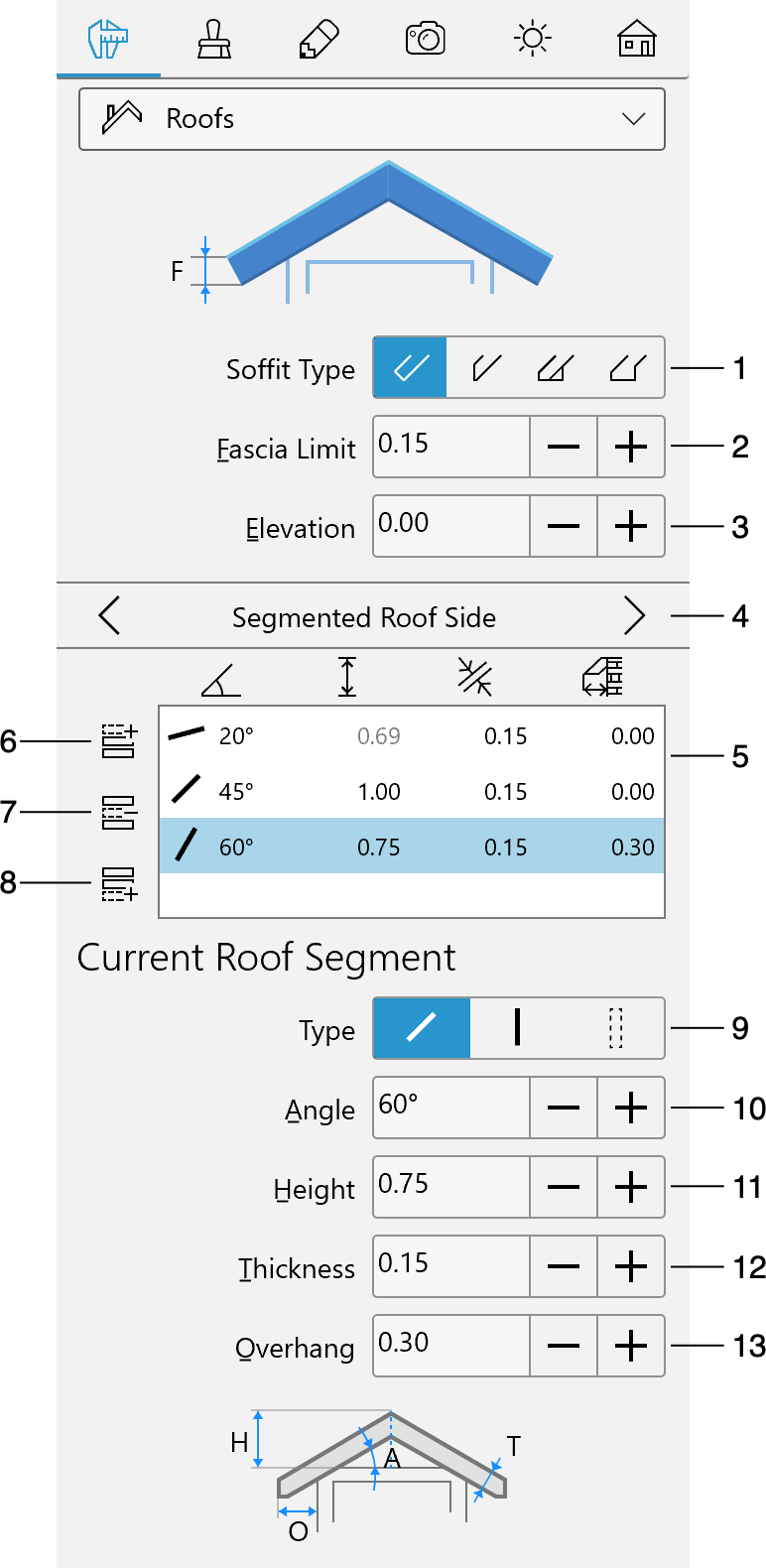

Las propiedades geométricas de cubiertas se encuentran en la pestaña Propiedades del objeto del Inspector.

1 – Tipo de sofito. Puede elegir entre básico, sencillo, horizontal o acabado en caja.

2 – El tamaño máximo de la cornisa.

3 – La elevación de la cubierta en relación con el nivel del suelo.

4 – Seleccionar otro lado de la cubierta. Estos dos botones seleccionan los lados de la cubierta en un círculo hacia delante o hacia atrás.

5 – La lista de segmentos del lado de la cubierta seleccionado y los parámetros de cada segmento.

6 – Agregar un segmento de cubierta por encima del seleccionado.

7 – Eliminar el segmento de cubierta seleccionado.

8 – Agregar un segmento de cubierta por debajo del seleccionado.

9 – El tipo de segmento de la cubierta. Vertiente crea un segmento inclinado. Frontón transforma el segmento en un segmento vertical. Agujero hace desaparecer el segmento seleccionado.

10 – El ángulo del segmento de cubierta seleccionado. Sólo puede ajustar el ángulo de los segmentos del tipo Vertiente.

11 – La altura del segmento de cubierta seleccionado. Tenga en cuenta que no puede modificar la altura del segmento superior o de un único segmento.

12 – El grosor del segmento de cubierta seleccionado.

13 – Longitud del saliente del segmento de cubierta seleccionado.

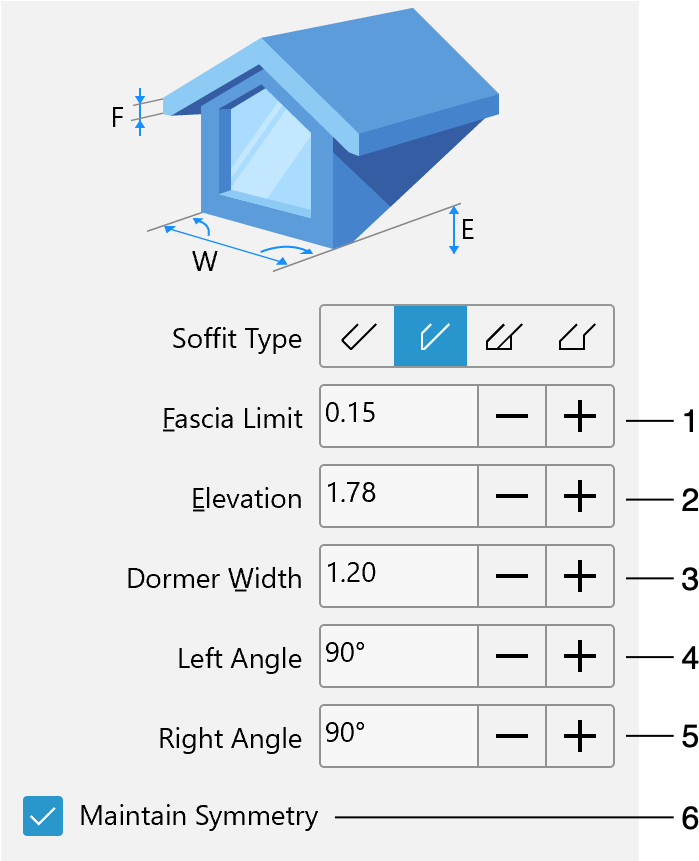

Ajustes adicionales para buhardillas

1 – El tamaño máximo de la cornisa.

2 – La elevación de la buhardilla en relación con el nivel del suelo.

3 – Anchura de la buhardilla.

4 y 5 – Ángulos de los lados izquierdo y derecho de la buhardilla. Al cambiar estos ángulos, la forma de la buhardilla se transforma de rectángulo a trapezoide o paralelogramo.

6 – Mantener iguales los ángulos de las buhardillas mientras cambia uno de ellos.
