屋根の操作

屋根のプロパティ

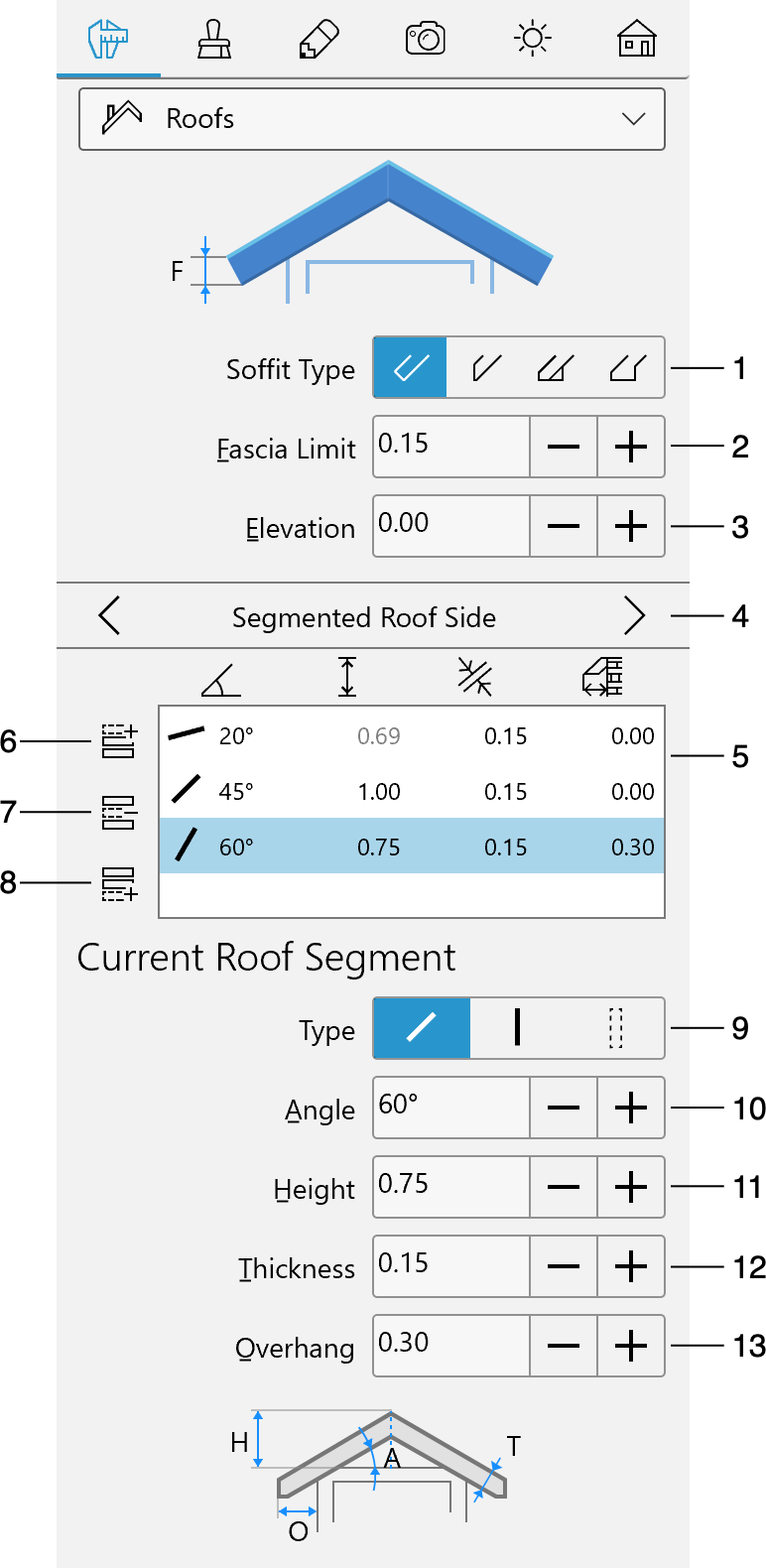

屋根の幾何学的プロパティは、インスペクタのオブジェクトのプロパティタブにあります。

1 – 軒天（軒天）のタイプ。基本、シンプル、水平、またはボックスエンドの軒天を選択できます。

2 – 鼻隠し（ファシア）の最大サイズ。

3 – 床レベルに対する屋根の高さ（高度）。

4 – 別の屋根の側面を選択。2 つのボタンで屋根の側面を前後に順番に選択できます。

5 – 選択した屋根の側面のセグメント一覧と、各セグメントのパラメータ。

6 – 選択したセグメントの上に屋根セグメントを追加。

7 – 選択した屋根セグメントを削除。

8 – 選択したセグメントの下に屋根セグメントを追加。

9 – 屋根セグメントのタイプ。傾斜面は傾斜したセグメントを作成します。妻壁はセグメントを垂直にします。ホールは選択したセグメントを非表示にします。

10 – 選択した屋根セグメントの角度。傾斜面セグメントの角度のみ調整できます。

11 – 選択した屋根セグメントの高さ。最上部のセグメントまたは唯一のセグメントの高さは変更できません。

12 – 選択した屋根セグメントの厚さ。

13 – 選択した屋根セグメントの軒の出の長さ。

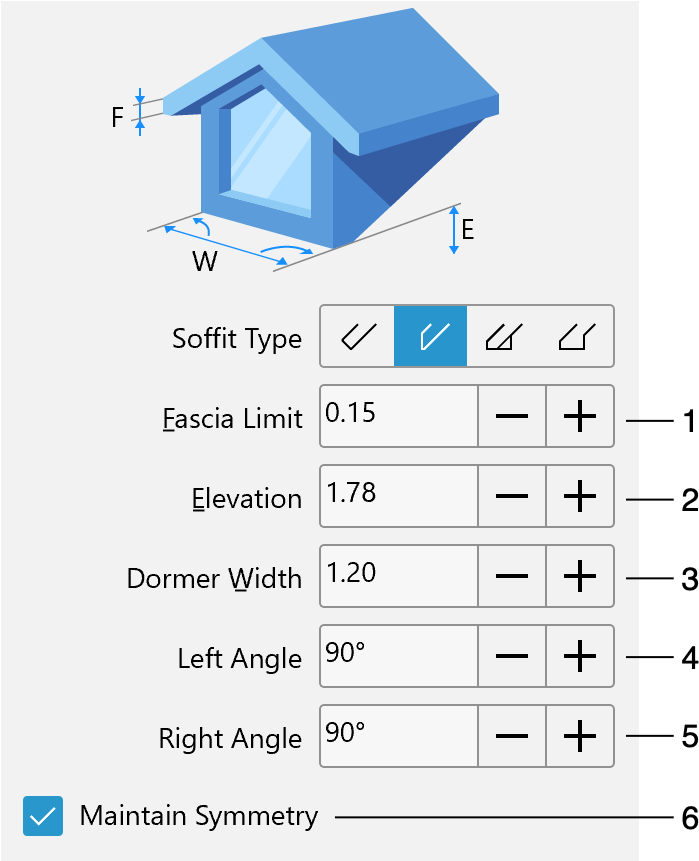

ドーマー窓の追加設定

1 – 鼻隠し（ファシア）の最大サイズ。

2 – 床に対するドーマーの高さ（高度）。

3 – ドーマーの幅。

4 および 5 – ドーマーの左右の側面の角度。これらの角度を変更すると、ドーマーの上面図が長方形から台形または平行四辺形に変わります。

6 – 一方の角度を変更する際に、ドーマーの角度を等しく保ちます。
