地形建模
编辑高程
在本节中，我们将学习场地工具集中用于更改地形表面特定区域高程的工具。
本节中描述的功能仅在 Pro 版中提供。
这些工具在激活场地层时可用。使用这些工具创建的内容仅在地形轮廓内部生效。
可以将多个高程对象组合使用，以创建具有复杂地形的地貌。
显式高程与计算高程
在整个地形区域中，您只能定义少量点的高程，其余点的高程将由程序计算得出。
在下图中，顶部为地形轮廓，底部为地形侧视图。成对的菱形点 1 与 1′、2 与 2′ 等具有相同的高程，使地形呈现出梯田的外观。箭头指示侧视图中与 1–6 对应的点。点 1–6 的高程由用户确定，而中间部分（A、B、C 和 D）的高程则由程序计算，以实现从 1 到 2、2 到 3 等的渐进过渡。
假设您需要在点 C 设置特定高程。在这种情况下，您可以在地形轮廓上添加更多点，或使用以下描述的工具添加高程线、路径或点。
高程线和高程样条线工具
高程线和高程样条线工具可让您绘制连接相同高程点的线。这些线称为等高线，与地形图上所见的线完全相同。
高程线工具创建直线，而高程样条线工具的工作方式类似于图形软件中的自由绘图工具。
要绘制直线，请激活高程线工具，单击线条起点，然后双击线条终点。
要绘制多段线或多边形，请使用高程线工具在线条起点处单击，再多次单击以添加更多线段，最后双击设置最后一段的终点并停止绘制。
要绘制曲线，请激活高程样条线工具，按住鼠标左键开始绘制，释放按钮停止绘制。
实线表示线条已闭合（起点和终点重合）。虚线表示线条是开放的。
添加具有特定高程的矩形或圆形等形状，可以创建类似高原的地形。

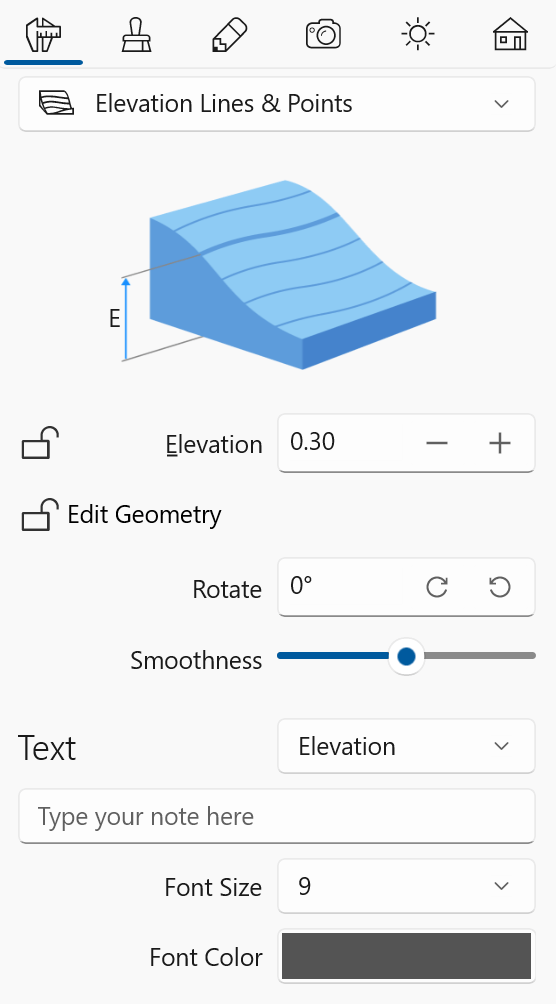

高程线和高程样条线对象的属性
高程线或高程样条线对象的属性位于检查器的对象属性选项卡中。
高程参数定义指定区域相对于地面水平的高程。
编辑几何图形选项可允许或禁止通过双击修改线条形状。选项被锁定时，您仍可在 2D 视图中右键单击该线条并选择编辑轮廓来激活编辑模式。
旋转控件可更改对象的方向。
平滑度滑块可更改对象曲线边在 3D 中的显示效果。在最小值位置，3D 形状由较少的较大面来近似表示，这可提高程序性能，但会使形状精度降低。
检查器底部的一组控件可设置文本标签。您可以选择显示哪类信息（例如高程或自定义文本），还可设置字体大小和颜色。
请注意，可以将文本标签拖到新位置。
编辑线条形状
要编辑高程线或高程样条线对象的 2D 形状，请右键单击该对象并从右键菜单中选择编辑轮廓。或者，在 2D 平面图中双击该对象。
在编辑模式下，线条会隐藏其标签，并显示两种类型的控制柄：菱形和圆形。
菱形控制柄与线条经过的点重合。对于开放路径，其中两个点定义线条的两个端点。要编辑线条形状，请将菱形控制柄拖到新位置。要添加或删除点，请右键单击线条并从右键菜单中选择对应命令。
圆形控制柄用于更改两点之间线段的曲率。
绘制高程线或高程样条线后，您可以从线条的任一端继续绘制。前提是线条未闭合（有自由端）。为此，请使用选择工具选择已有线条，然后激活高程线或高程样条线工具，将光标置于线条一端，最后绘制新的线段。
高程点工具
高程点工具可定义小范围区域的高程。若放置在地形中间，效果可能如同一座山峰。
要添加高程点，请激活高程点工具，然后在 2D 平面图中的某点单击。
要重新定位该点，只需将其拖到新位置。

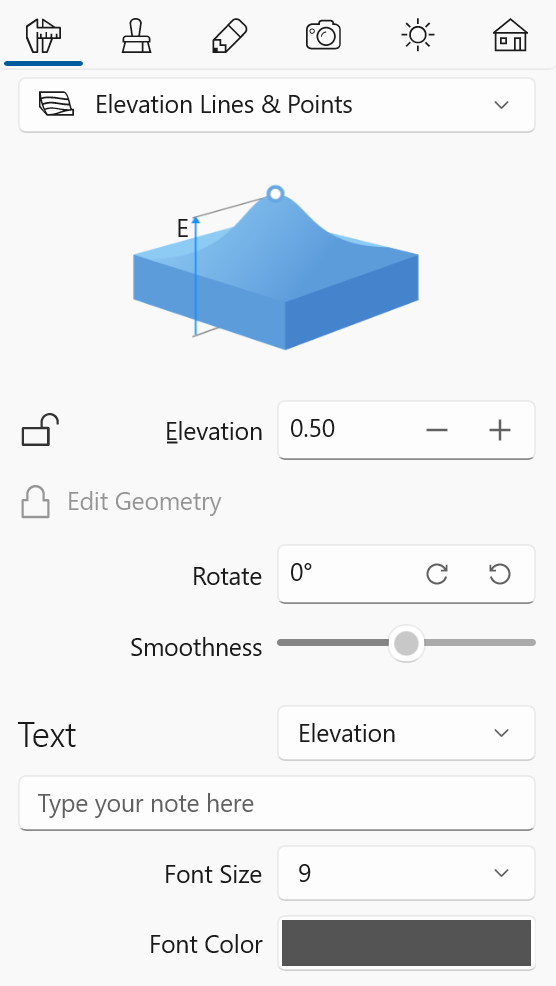

高程点对象的属性
高程点对象的属性位于检查器的对象属性选项卡中。
高程参数定义该点相对于地面水平的高程。
检查器底部的一组控件可设置文本标签。您可以选择显示哪类信息（例如高程或自定义文本），还可设置字体大小和颜色。
矩形坑和多边形坑工具
矩形坑和多边形坑工具可定义低于地面水平的区域。
要添加矩形坑，请使用矩形坑工具在平面图上绘制。按住鼠标按钮开始绘制矩形，然后将光标移到新位置并释放按钮。
要绘制多边形坑，请激活多边形坑工具。在平面图上多次单击以添加角点。双击以指定多边形最后一个角点的位置并退出工具。
要更改坑的轮廓，请双击该坑，显示可拖动的控制柄以重新定位角点。编辑坑的轮廓与自定义地形轮廓部分中说明的地形编辑方法类似。

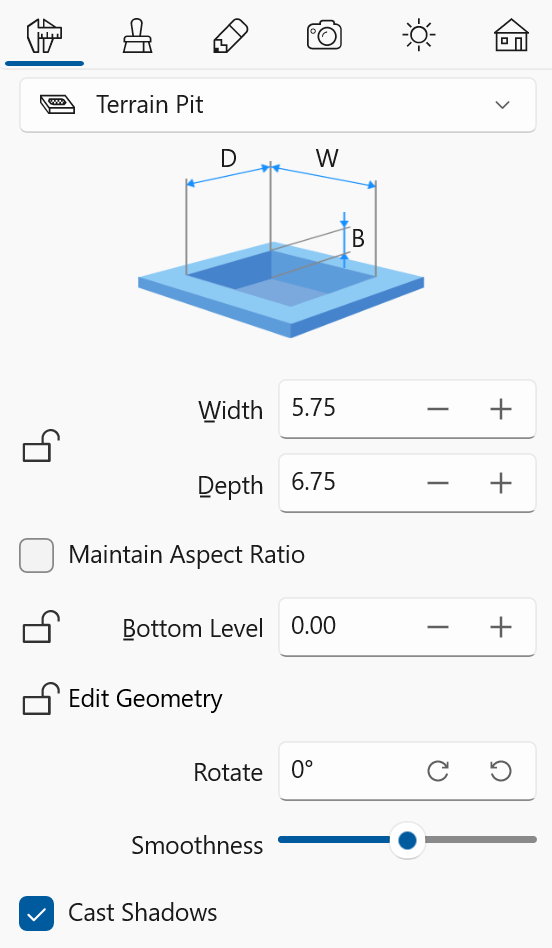

坑对象的属性
坑对象的属性位于检查器的对象属性选项卡中。
宽度和深度属性表示矩形坑的尺寸或多边形坑的边界。要按比例调整对象大小，请选择保持高宽比选项。
底部水平参数定义指定区域从地面水平向下测量的深度。
编辑几何图形选项可允许或禁止通过双击修改坑的形状。选项被锁定时，您仍可在 2D 视图中右键单击该坑并选择编辑轮廓来激活编辑模式。
旋转控件可让您绕坑的中心旋转。
平滑度滑块可更改对象曲线边在 3D 中的显示效果。在最小值位置，3D 形状由较少的较大面来近似表示，这可提高程序性能，但会使形状精度降低。
投射阴影选项可控制对象是否应投射阴影。请注意，某些平面对象的阴影对 3D 场景几乎没有影响。禁用此类阴影可提高渲染速度。
