Live Home 3D 工作区
2D 平面图视图
2D 平面图视图用于创建平面图。您可以绘制墙壁、地板和天花板，还可以添加窗户或家具等对象。2D 平面图视图还允许您添加文字并显示尺寸。

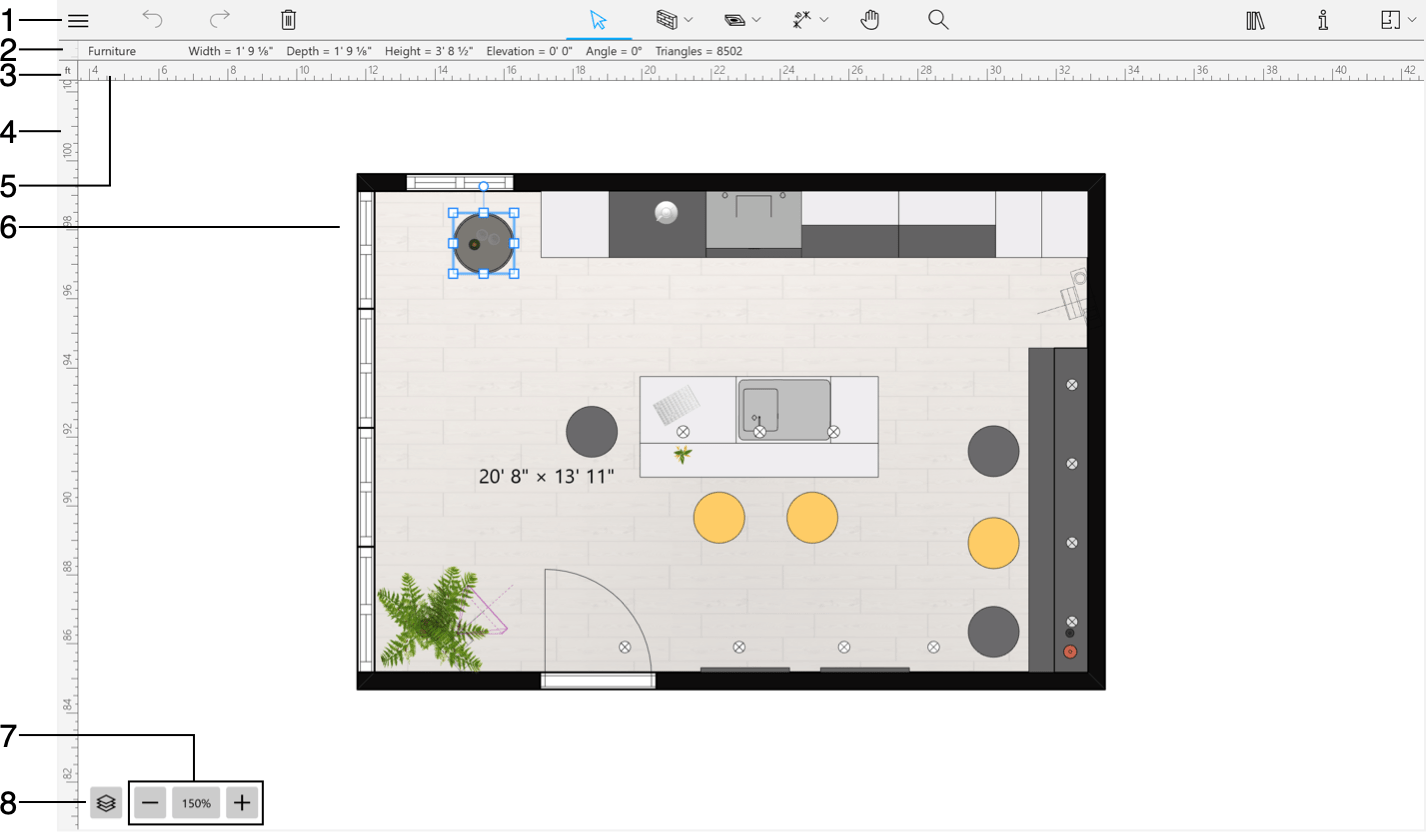

要打开 2D 平面图视图，请单击工具栏中的 2D 平面图按钮。
1 – 工具栏。有关详细信息，请参阅下方的工具栏部分。
2 – 信息栏显示所选对象的详细信息，例如其类型、大小、高程和方向。
3 – 当前测量单位。
4 和 5 – 标尺。有关详细信息，请参阅下方的标尺部分。
6 – 平面图编辑区域。
7 – 更改平面图的缩放级别。
8 – 楼层按钮。请参阅下面的管理楼层部分。
在 2D 平面图中，任何时候只能有一个楼层处于活动状态。要激活其他楼层，请在检查器的建筑属性选项卡中或楼层菜单中选择它。
2D 平面图允许您编辑活动楼层，同时查看其上方或下方楼层的外墙。为此，请使用设置的 2D 部分中的显示当前楼层上方楼层和显示当前楼层下方楼层选项。
您可以使用检查器的 2D 属性选项卡更改项目在平面图上的呈现方式。您可以保持默认外观，对建筑部分应用图案或填充，也可以使用对象的俯视图在平面图上显示对象。要将所有对象转换为俯视图外观（建筑部分除外），请使用项目设置中的 2D 表示样式选项。
工具栏
– 打开菜单。
和
– 撤销和重做按钮。
– 删除所选对象。
– 打开应用内商店，您可以在此购买额外内容或升级许可证。
– 用于选择和移动对象的选择工具。

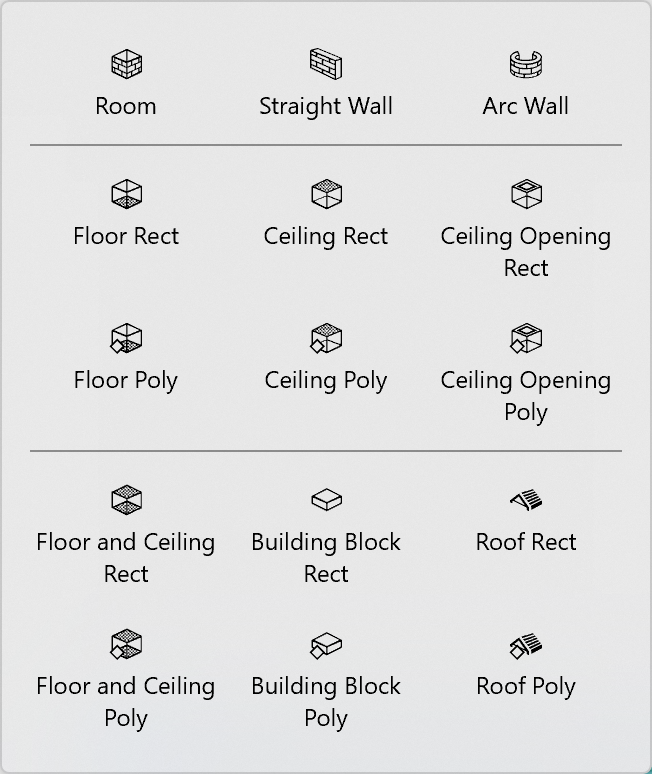

建筑工具集用于绘制墙壁、天花板、地板等建筑部件。
– 房间工具创建带有天花板和地板的矩形房间。
– 笔直墙壁工具创建笔直的墙壁。
– 弧形墙壁工具创建弧形墙壁。
– 矩形地板工具添加矩形地板。
– 多边形地板工具可让您创建自定义形状的地板。
– 矩形天花板工具创建矩形天花板。
– 多边形天花板工具可让您创建自定义形状的天花板。
– 矩形天花板开洞工具在当前楼层的地板上创建矩形开洞。
– 多边形天花板开洞工具可让您在当前楼层的地板上创建自定义形状的开洞。（仅限 Pro 版）
– 矩形地板和天花板工具创建相同形状的矩形地板和天花板，彼此上下叠放。（仅限 Pro 版）
– 多边形地板和天花板工具可让您创建相同形状的自定义地板和天花板，彼此上下叠放。（仅限 Pro 版）
– 矩形建筑物块工具绘制矩形建筑物块。它可用于创建门槛或平台等物品。（仅限 Pro 版）
– 多边形建筑物块工具可让您绘制自定义形状的建筑物块。它可用于创建门槛或平台等物品。（仅限 Pro 版）
– 矩形屋顶工具添加矩形屋顶。与自动生成屋顶不同，此工具可让您指定屋顶覆盖的区域。（仅限 Pro 版）
– 多边形屋顶工具可让您添加非矩形形状的屋顶。与自动生成屋顶不同，此工具可让您指定屋顶覆盖的区域。（仅限 Pro 版）
请注意，一旦您创建房间（由墙壁围成的封闭形状），程序就会自动创建地板和天花板。因此，在大多数情况下，您无需手动添加天花板或地板。

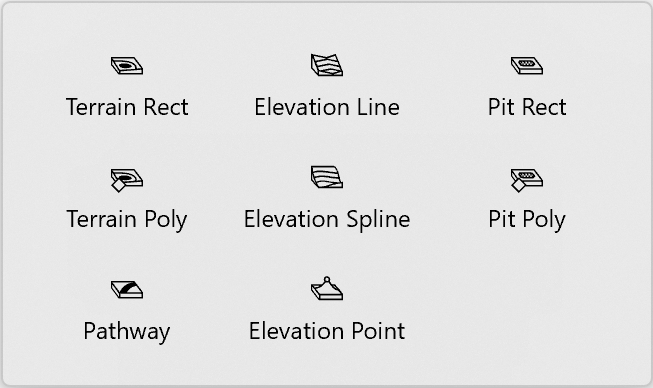

场地工具集中的工具可以创建具有不同高程的地形并绘制小路。
– 矩形地形工具添加矩形地形。（仅限 Pro 版）
– 多边形地形工具可让您创建自定义形状的地形。（仅限 Pro 版）
– 小路工具添加小路。（仅限 Pro 版）
– 高程线工具添加多边形高程线。（仅限 Pro 版）
– 高程样条线工具是用于添加高程线的徒手绘制工具。（仅限 Pro 版）
– 高程点工具添加可更改高程的点。（仅限 Pro 版）
– 矩形坑工具添加矩形坑。（仅限 Pro 版）
– 多边形坑工具可让您创建自定义形状的坑。（仅限 Pro 版）
辅助工具工具集包含用于添加尺寸、文字注释、镜头、电影轨道和导向的工具。
– 尺寸工具可让您测量指定点之间的距离。
– 注释工具添加用于输入或粘贴文本的文本框。
– 用户镜头工具添加镜头。
– 电影轨道工具添加电影镜头以创建电影轨道。
– 插入自动尺寸工具显示墙壁段的尺寸，同时显示开洞的尺寸以及开洞到墙角的距离。
– 移除自动尺寸工具删除所有自动添加的尺寸。
– 添加水平导向工具添加一条水平导向线。默认情况下，它穿过 2D 视图的中心。
– 添加垂直导向工具添加一条垂直导向线。默认情况下，它穿过 2D 视图的中心。
– 平移工具可让您用鼠标抓取并滚动平面图。
– 缩放按钮可让您选择放大或缩小工具。
– 打开或关闭资料库，它可让您访问材料资料库、对象资料库和项目树。
– 打开或关闭检查器。
– 调出弹出菜单，可让您选择 2D 平面图视图、2D 立视图（仅限 Pro 版）或 3D 视图。
大多数工具在完成相应操作后仍保持激活状态。例如，绘制一个地板后，您无需再次激活工具即可绘制另一个。要停用某个工具，请单击选择或其他工具。
标尺
2D 平面图视图可以显示标尺，帮助您判断距离和对象的尺寸。要显示或隐藏标尺，请使用设置面板中 2D 部分的显示标尺选项。
当前测量单位显示在标尺角落。要选择其他单位，请单击该单位，然后在打开的菜单中进行选择。该菜单中还有一个命令，可打开包含更多选项的项目设置。
管理楼层
2D 平面图左下角的楼层按钮可让您处理楼层。相同的命令位于检查器中。
菜单的上方部分列出项目中的楼层和场地。勾号标记当前处于活动状态的楼层。要激活其他楼层，请在列表中单击该楼层。
下方部分的在当前楼层上方添加楼层和在当前楼层下方添加楼层命令可让您向项目中添加新楼层。
将当前楼层标记为地面层命令可将列表中带有勾号的楼层设为地面层。
删除当前楼层命令可删除活动楼层以及位于其上的对象。
