Modellare il terreno
Creare un vialetto

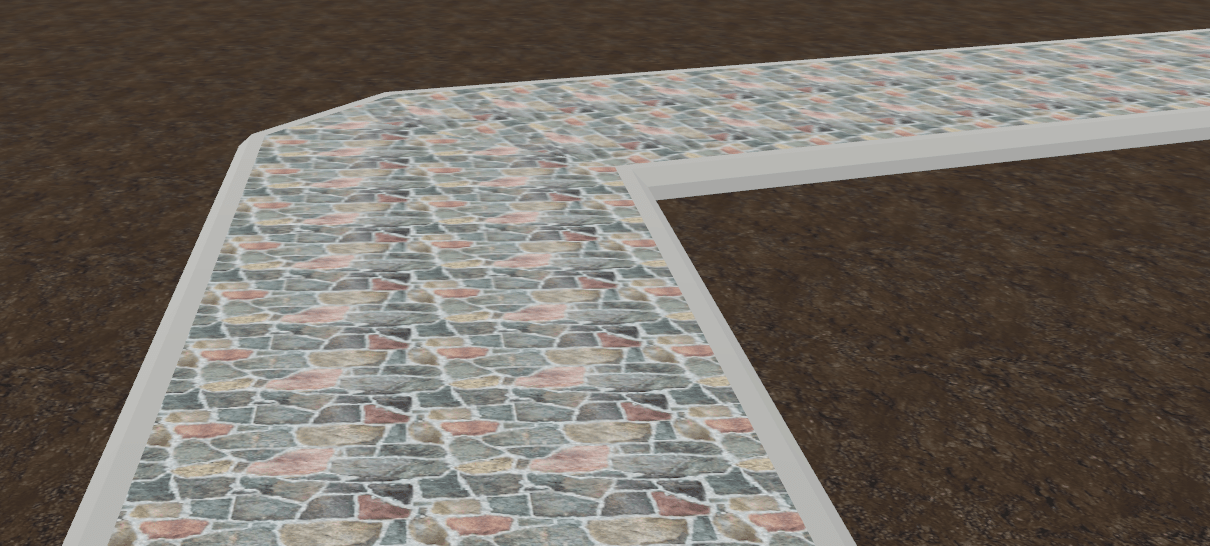

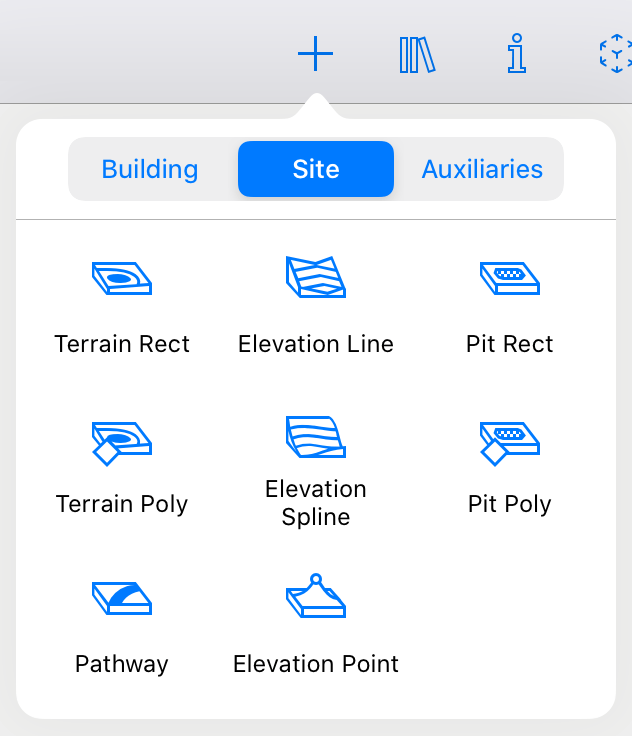

In questa sezione imparerai a creare e modificare un vialetto. Lo strumento Vialetto si trova nel set di strumenti Sito. Questo strumento è disponibile quando il layer Sito è attivo.
Le funzioni descritte in questa sezione sono disponibili solo nella versione Pro.
Per creare un vialetto, attiva lo strumento Vialetto. Tocca con lo strumento nel punto in cui il vialetto deve iniziare. Per aggiungere un angolo, tocca una volta. Tocca due volte nel punto in cui il vialetto deve terminare.
Parti dell’oggetto Vialetto
Nella vista 2D, la forma di un vialetto è definita dalla linea centrale visibile in modalità di modifica. La larghezza del vialetto è indicata dal contorno.
La linea centrale passa attraverso punti con maniglie a forma di rombo. Questi punti ti permettono di modificare la forma e l’elevazione del vialetto.
1 - Uno dei punti finali.
2 - Una maniglia circolare che consente di trasformare un segmento rettilineo in un arco.
3 - Un punto intermedio con maniglia a forma di rombo.
4 e 5 - Maniglie che modificano l’angolo del vialetto a una delle estremità.

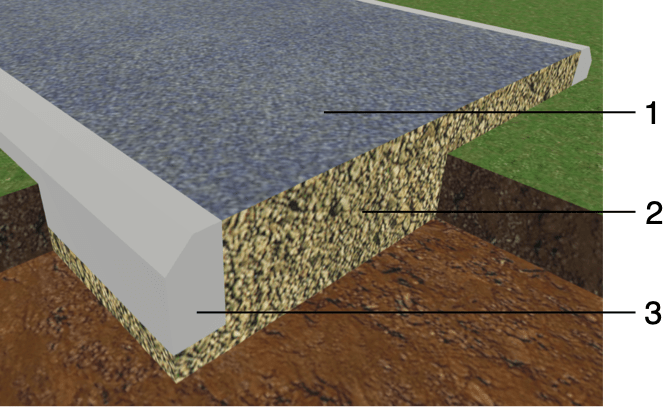

Il modello 3D di un vialetto è composto da quattro parti. Possiamo distinguerle perché è possibile regolarne dimensioni o materiale separatamente rispetto alle altre parti.
1 - Strato superficiale.
2 - Strato di base.
3 - Cordolo. Ce n’è un altro sul lato opposto.
Proprietà dell’oggetto Vialetto

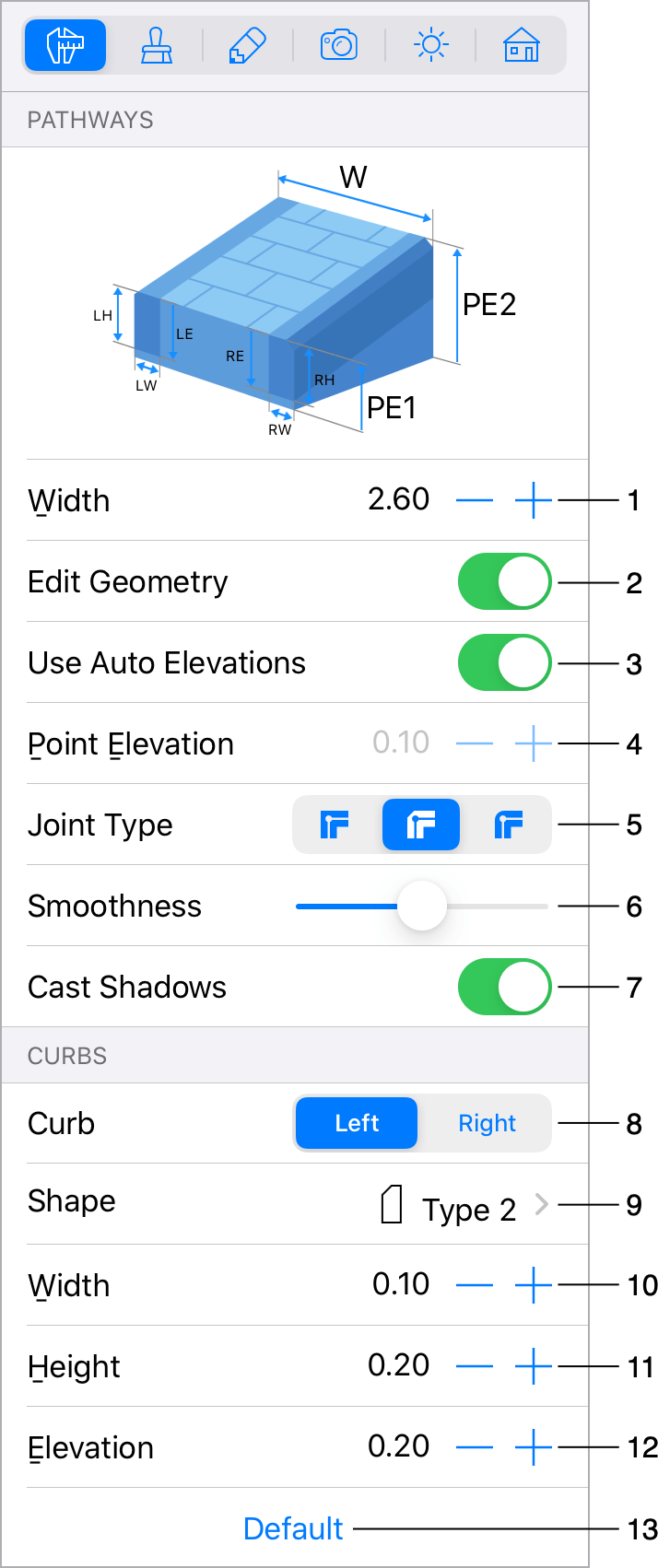

Le proprietà dell’oggetto Vialetto si trovano nella scheda Proprietà oggetto della finestra impostazioni.
1 - Il parametro Larghezza definisce la larghezza totale del vialetto, inclusi i cordoli.
2 - L’opzione Modifica perimetro consente o impedisce di modificare la forma del vialetto.
3 - L’opzione Usa elevazioni automatiche consente all’app di impostare automaticamente l’elevazione dei punti. È attiva per impostazione predefinita. Se devi regolare l’elevazione del vialetto in un punto specifico, disattiva questa opzione. Quindi seleziona un punto nella vista piano 2D e imposta un nuovo valore in Elevazione punto.
4- Il campo Elevazione punto consente di modificare l’elevazione del vialetto nel punto selezionato. Questa operazione è possibile solo se l’opzione Usa elevazioni automatiche è disattivata.
5 - L’opzione Tipo di giuntura consente di scegliere la forma del vialetto negli angoli.
6 -Il cursore Uniformità modifica l’aspetto dei segmenti curvi del vialetto nella vista 3D. Alla posizione Min, la forma 3D è approssimata con un numero ridotto di facce più grandi. Questo migliora le prestazioni dell’app, ma rende la forma meno precisa.
7- Puoi attivare o disattivare l'ombra di un oggetto usando l'opzione Proietta ombre. Disattivare l'ombra può essere utile per aumentare le prestazioni dell'app durante l'esecuzione del rendering della scena 3D.
8 - Seleziona uno dei due cordoli per visualizzarne le proprietà.
9 - Selezionare la forma del cordolo. Per avere un vialetto senza cordoli, seleziona l’opzione Nessuno. I cordoli su ciascun lato del vialetto hanno impostazioni separate.
10 - La larghezza del cordolo.

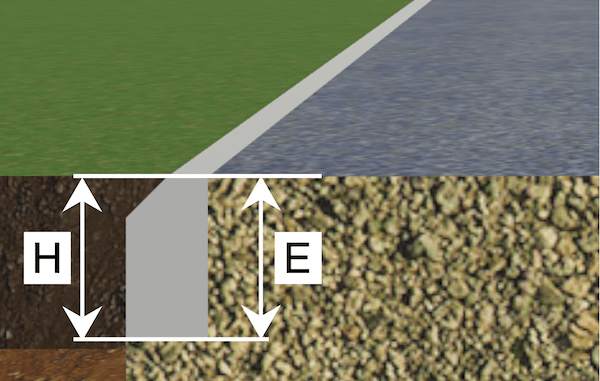

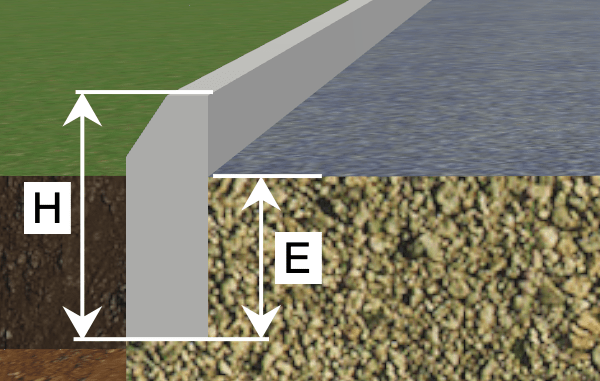

11 - L’altezza del cordolo.

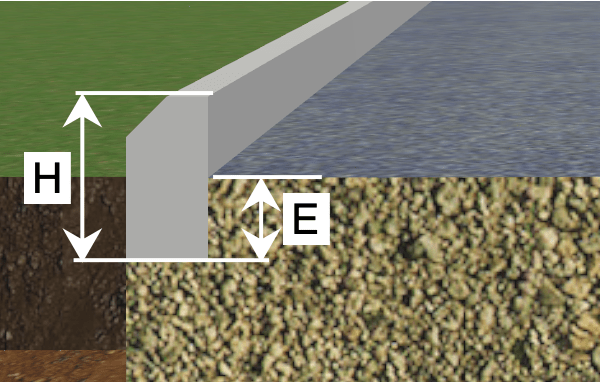

12 - L’elevazione del cordolo. È misurata dalla superficie del vialetto fino alla base del cordolo.
13 - Ripristinare le impostazioni predefinite.
Modificare un vialetto
Modificare la larghezza
Per impostare una nuova larghezza, utilizza il controllo Larghezza nella finestra impostazioni.
Modificare la forma
Per poter modificare un vialetto, tieni premuto su di esso e scegli Modifica perimetro dal menu contestuale. Puoi ottenere lo stesso risultato toccando due volte l’oggetto, se l’opzione Modifica perimetro non è bloccata nella finestra impostazioni.
Quando disegni un vialetto, aggiungi i punti iniziale e finale e, eventualmente, uno o più punti intermedi per creare le curve. Le posizioni di tutti questi punti definiscono la forma della linea centrale. Ogni punto ha una maniglia a forma di rombo. Infine, il vialetto creato segue la linea centrale con una larghezza specificata.
Per modificare il percorso del vialetto, sposta uno o più dei suoi punti.
La parte di un vialetto compresa tra due punti è chiamata segmento. Per impostazione predefinita, tutti i segmenti sono rettilinei, ma puoi rendere un segmento curvo trascinando una maniglia circolare al centro del segmento.
Nelle viste 2D e 3D puoi notare che i lati dei segmenti curvi sono composti da una serie di linee rette, piuttosto che da un arco perfetto. Questa approssimazione consente all’app di eseguire il rendering della vista 3D più rapidamente. Se hai bisogno di un arco perfetto, sposta il cursore Uniformità verso destra.
Aggiungere o eliminare punti
I punti svolgono un ruolo fondamentale nella modifica di un vialetto. A un certo punto potresti accorgerti che i punti originali non sono sufficienti per definire il percorso come desideri. In questo caso, puoi aggiungere nuovi punti.
Per aggiungere un punto, tocca il percorso per entrare in modalità di modifica. Quindi tieni premuto sulla linea centrale nel punto in cui vuoi inserire un nuovo punto. Infine, seleziona Aggiungi punto dal menu contestuale.
Per eliminare un punto, attiva la modalità di modifica. Tieni premuto sul punto e scegli Rimuovi punto.
Scegliere il tipo di angolo
Per impostazione predefinita, i vialetti hanno angoli con tipo Smussato.
La finestra impostazioni consente di applicare altre forme utilizzando il menu a discesa Tipo di giuntura.
Regolare l’angolo alle estremità del vialetto

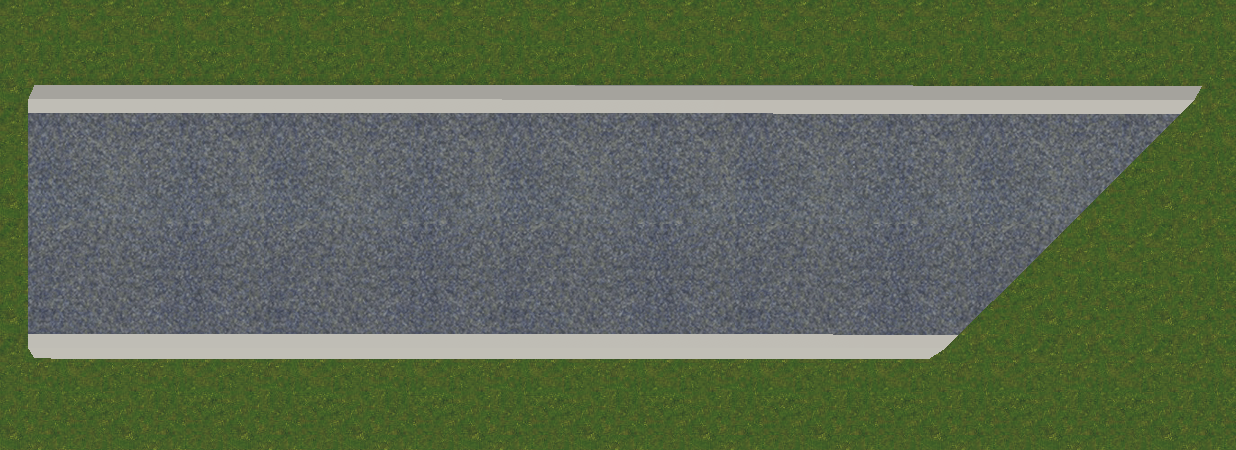

Un vialetto può collegarsi a un altro con un angolo diverso da 90 gradi. In questo caso, puoi regolare l’angolo a una o entrambe le estremità del vialetto.
Ogni punto finale dispone di una linea direzionale con maniglie alle estremità. Per modificare l’angolo, sposta una di queste maniglie.
Modificare le elevazioni
Quando crei un vialetto, la sua elevazione viene impostata automaticamente in base alle caratteristiche del terreno sottostante. Inoltre, se modifichi il terreno, il vialetto verrà aggiornato di conseguenza grazie all’opzione Usa elevazioni automatiche nella finestra impostazioni.
Puoi personalizzare il vialetto regolando le elevazioni dei suoi punti. Per farlo, disattiva l’opzione Usa elevazioni automatiche. Attiva la modalità di modifica e tocca un punto. Un cerchio apparirà attorno alla maniglia del punto, indicando che è selezionato. Inserisci un nuovo valore nel campo Elevazione punto.
Modificare i materiali del vialetto
Per modificare il materiale di qualsiasi parte del vialetto, trascina un nuovo materiale dalla Libreria materiali e rilascialo sulla parte desiderata. Per maggiori dettagli, consulta la sezione Applicare materiali.
