補助オブジェクト

テキスト注釈

注釈ツールを使用すると、フロアプランまたは 2D 立面図にテキストを追加できます。

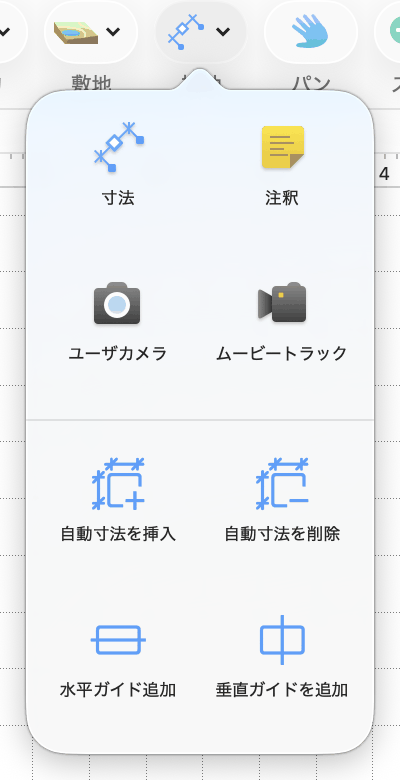

注釈ツールをアクティブにするには、補助ツールセットを開きます。

テキストを追加するには、注釈ツールをアクティブにし、テキストボックスを描画してから、テキストを入力またはペーストします。テキストを編集するには、それをダブルクリックします。

テキストボックスのサイズを変更したり回転させたりするには、オブジェクトのフレームにある対応するハンドルを移動します。

プロジェクトに追加されたテキストボックスはプロジェクトツリーに一覧表示されます。プロジェクトツリーでテキストをロックしたり、非表示にしたりできます。

テキストの編集と書式設定

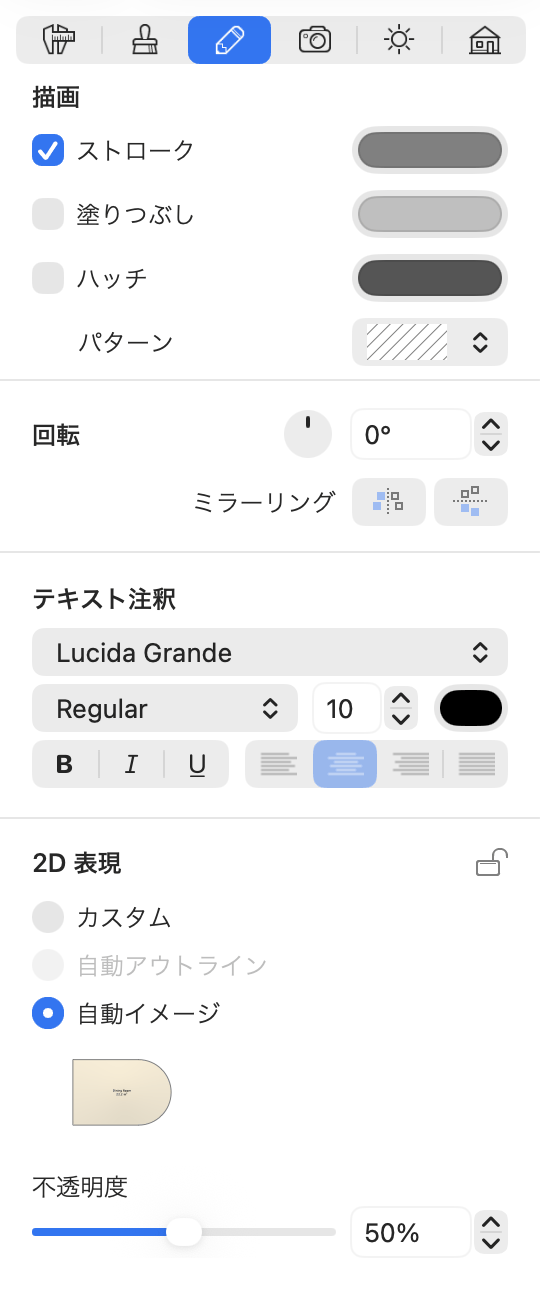

テキスト注釈、床ラベル、寸法のテキスト部分を書式設定するには、インスペクタの「2D プロパティ」タブにあるテキスト注釈ツールを使用します。

「プロジェクト設定」で別のスケールを選択しても、フォントサイズはそのまま維持されます。
