補助オブジェクト

寸法ツール

寸法ツールを使用すると、レイアウト内の 2 点間の距離を計測して表示できます。また、オブジェクト間の特定の距離を設定したり、オブジェクトのサイズを変更したりすることもできます。このツールは 2D 平面図および 2D 立面図で使用できます。

2 点間の距離を計測するには：

補助ツールセットの寸法ツールをアクティブにします。
レイアウト内を 2 回クリックして、2 つの点を定義します。
もう一度クリックして、計測値を表示する場所を選択します。

寸法オブジェクトを選択すると、3 つのハンドルが表示されます。中央のハンドルでは、数値と計測対象のオブジェクト間の距離を調整できます。両端のハンドルは、計測する距離を定義します。これらのハンドルは、オブジェクトのフレームやハンドルにスナップできます。スナップした場合、それらのオブジェクトのいずれかを移動すると、寸法オブジェクトの値が更新されます。寸法オブジェクトのハンドルを正確にスナップするために、ズームインが必要になる場合があります。

アプリ全体（寸法を含む）で同じ計測単位が使用されます。計測単位は「プロジェクト設定」で変更できます。フロアプランの計測単位を非表示にするには、「単位を抑制」オプションを使用します。

テキストのフォント、サイズ、色を変更するには、インスペクタの「2D プロパティ」タブを使用します。「プロジェクト設定」で別のスケールを選択しても、フォントサイズはそのまま維持されます。

複数の寸法オブジェクトを選択すると、情報バーにその合計の長さが表示されます。

補助ツールセットの「自動寸法を挿入」コマンドを使用すると、フロアプラン上の壁の長さを自動的に表示できます。このコマンドは、すべての階に自動寸法を一度に追加します。

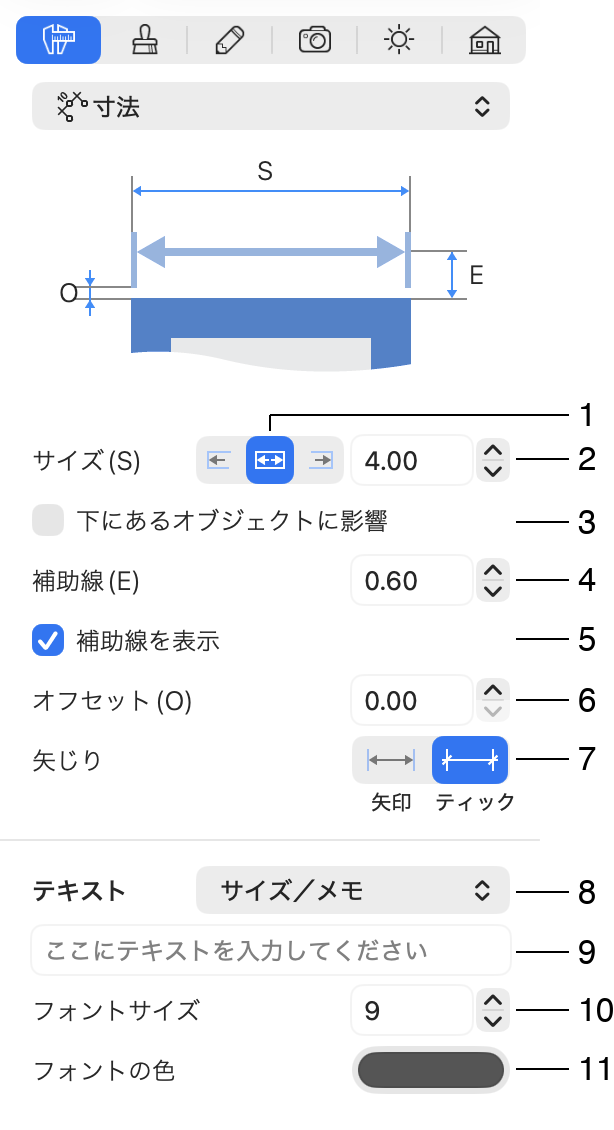

寸法オブジェクトのプロパティ

ほとんどのプロパティは、インスペクタの「オブジェクトのプロパティ」タブにあります。

1 – インスペクタでサイズを変更したときに、一方または両方の端が移動するかどうかを選択します。移動する端には追加の青い矢印が表示されます（画像の右側に示されています）。このオプションは、ハンドルをドラッグしても効果はありません。追加の矢印は、「下のオブジェクトに影響」オプションがオンのときのみ表示されます。

2 – 寸法オブジェクトの長さ。長さを変更すると、オプション 1 の設定に応じて、オブジェクトのハンドルの一方の位置が固定される場合があります。

3 – このオプションを使用すると、寸法ツールが接続しているオブジェクトを移動またはサイズ変更できます。詳細については、オブジェクト間の距離の設定を参照してください。

4 – 図面内の値のオフセット。寸法オブジェクトの中央ハンドルをドラッグしても変更できます。

5 – 延長線の表示または非表示。このオプションと以降のオプションは、延長線が図面の他の要素と重ならないようにするのに便利です。

6 – 延長線の長さを変更します。

7 – 寸法オブジェクトの端に矢印またはティックを表示します。

8 – 表示する情報を選択します：サイズ、メモ（独自のテキスト）、またはその両方。テキストを寸法線の上または下に配置するかどうかも選択できます。

9 – メモをカスタマイズするためのテキストフィールド。

10 – テキストのフォントサイズ。

11 – テキストの色。

オブジェクト間の距離の設定

窓などの 2 つのオブジェクト間の距離を設定するには、寸法オブジェクトのハンドルを窓のハンドルにスナップします。一方の窓だけを移動させたい場合は、「サイズ」編集ボックスの近くにある対応するオプションを選択します。「下のオブジェクトに影響」オプションをオンにします。そして、インスペクタの「サイズ」ボックスに新しい距離を入力します。

ほとんどの場合、寸法オブジェクトのハンドルはスナップなしでオブジェクトの上に配置できます。ハンドルが複数のオブジェクトの上に配置された場合、最前面のオブジェクトが移動することに注意してください。

オブジェクトのサイズの設定

オブジェクトのサイズを変更するには、寸法オブジェクトをそのオブジェクトにスナップするか、オブジェクト上の点にハンドルを配置します。「下のオブジェクトに影響」オプションをオンにします。次に「サイズ」を設定します。

この機能は、2D 平面図に配置した画像を適切なスケールにするために効果的に使用できます。たとえば、フロアプランを読み込んで、その上にオブジェクトを配置する場合、既知の距離がある画像内の 2 点に寸法オブジェクトを付加します。最後に「サイズ」ボックスで距離を設定すると、画像のサイズが変更されます。
