Работа с крышами

Параметры крыши

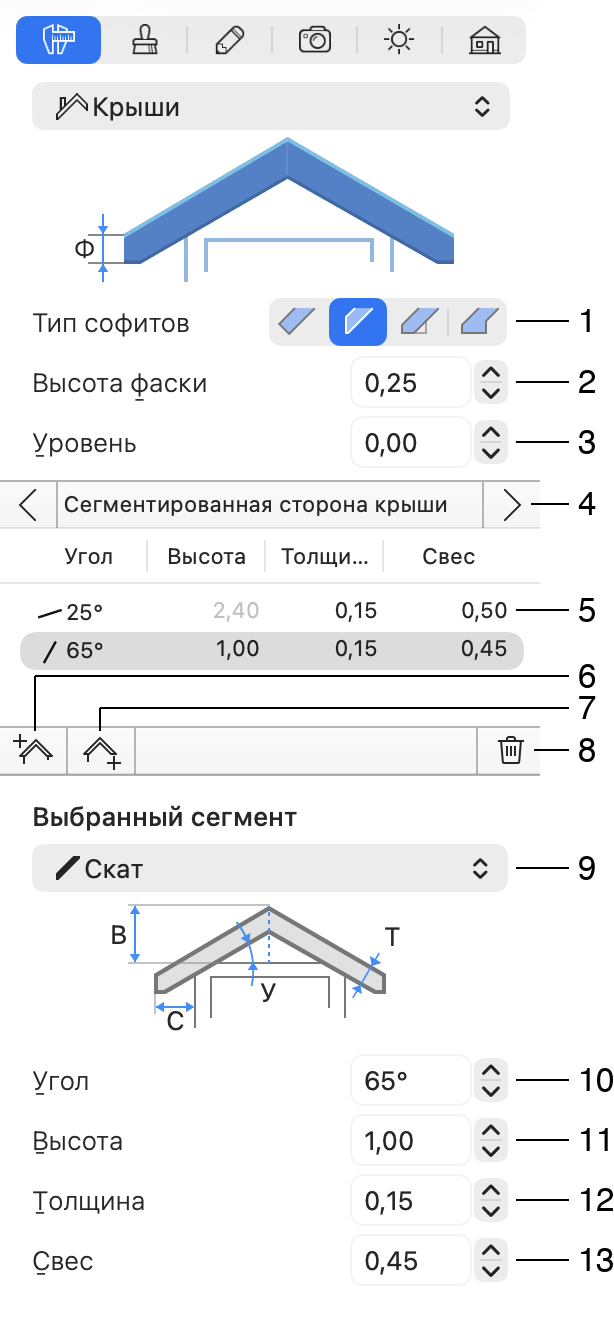

Геометрические параметры крыш расположены на вкладке Параметры объектов в Инспекторе.

1 – Тип свеса. Можно выбрать один из вариантов: базовый, простой, горизонтальный или с торцевым коробом.

2 – Максимальный размер фаски.

3 – Высота крыши относительно уровня пола.

4 – Выбор другой стороны крыши. Две кнопки позволяют последовательно перебирать стороны крыши вперед или назад.

5 – Список сегментов выбранной стороны крыши и параметры каждого сегмента.

6 – Добавить сегмент крыши выше выбранного.

7 – Добавить сегмент крыши ниже выбранного.

8 – Удалить выбранный сегмент крыши.

9 – Тип сегмента крыши. Скат создает наклонный сегмент. Фронтон делает сегмент вертикальным. Проем скрывает выбранный сегмент.

10 – Угол выбранного сегмента крыши. Угол можно изменять только для сегментов типа Скат.

11 – Высота выбранного сегмента крыши. Обратите внимание, что нельзя изменить высоту самого верхнего сегмента или единственного сегмента.

12 – Толщина выбранного сегмента крыши.

13 – Величина свеса выбранного сегмента крыши.

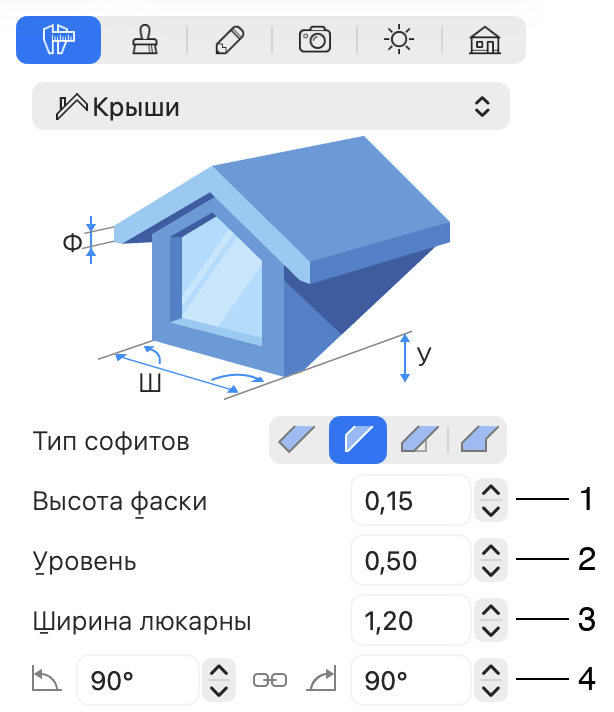

Дополнительные параметры люкарн

1 – Максимальный размер фаски.

2 – Высота люкарны относительно пола.

3 – Ширина люкарны.

4 – Углы левой и правой сторон люкарны. Изменяя эти углы, можно изменить вид люкарны сверху от прямоугольника до трапеции или параллелограмма.
