Робота з дахами

Параметри даху

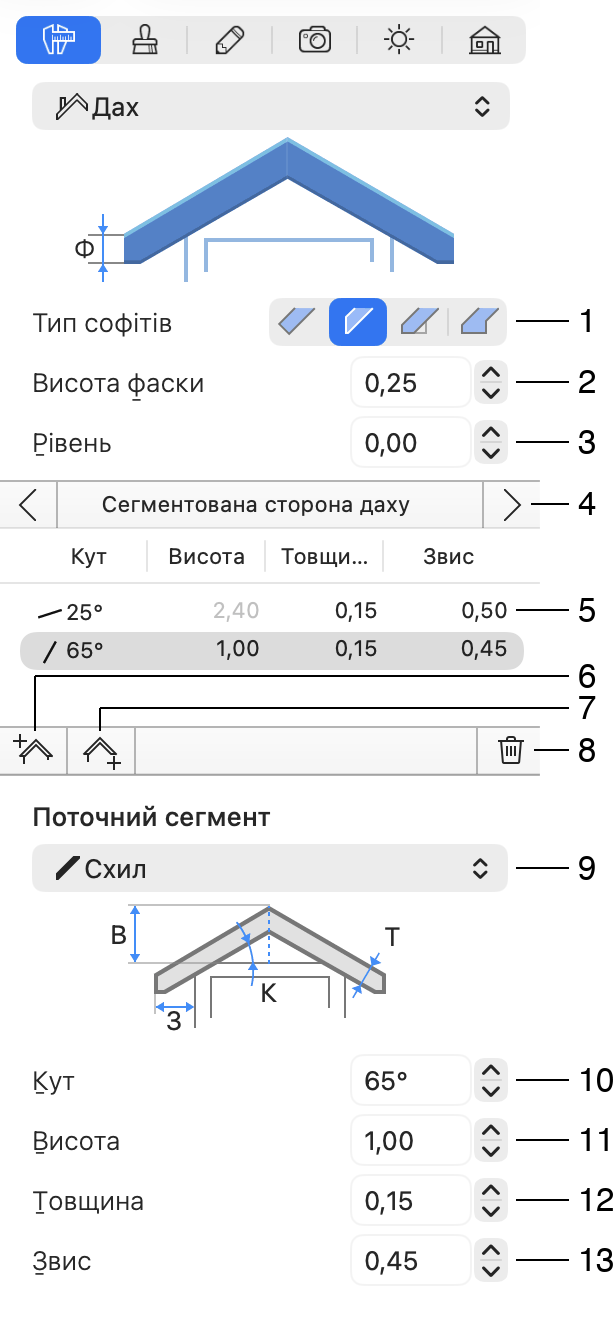

Геометричні параметри дахів розташовані на вкладці Параметри об’єктів в Інспекторі.

1 – Тип софітів. Можна вибрати один із варіантів: базовий, простий, горизонтальний або коробчастий.

2 – Висота фаски.

3 – Рівень даху відносно рівня підлоги.

4 – Вибір іншої сторони даху. Дві кнопки дають змогу послідовно перебирати сторони даху вперед або назад.

5 – Список сегментів вибраної сторони даху і параметри кожного сегмента.

6 – Додати сегмент даху вище вибраного.

7 – Додати сегмент даху нижче вибраного.

8 – Видалити вибраний сегмент даху.

9 – Тип сегмента даху. Схил створює нахилений сегмент. Фронтон робить сегмент вертикальним. Проріз приховує вибраний сегмент.

10 – Кут вибраного сегмента даху. Кут можна змінювати тільки для сегментів типу Схил.

11 – Висота вибраного сегмента даху. Зверніть увагу, що не можна змінити висоту найвищого сегмента або єдиного сегмента.

12 – Товщина вибраного сегмента даху.

13 – Величина звису вибраного сегмента даху.

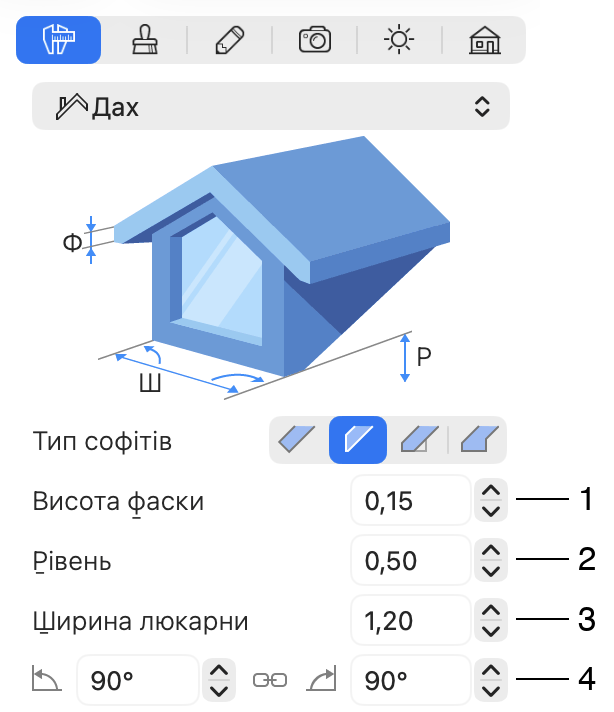

Додаткові параметри люкарн

1 – Висота фаски.

2 – Рівень люкарни відносно підлоги.

3 – Ширина люкарни.

4 – Кути лівої і правої сторін люкарни. Змінюючи ці кути, можна змінити вигляд люкарни зверху від прямокутника до трапеції або паралелограма.
