Робота з дахами

Додавання і видалення дахів

Програма дає змогу додавати автоматичні та користувацькі дахи. Обидва типи дахів можуть бути присутніми на одному поверсі. У цьому разі користувацький дах займає вказаний контур, а автодах — решту простору. Рекомендується використовувати автодахи всюди, де це можливо. Користувацькі дахи доступні тільки в редакції Pro.

Додавання автодаху

Автодахи спроєктовано так, щоб займати весь доступний простір. Ця зона визначається контуром зовнішніх стін або контуром перекриття.

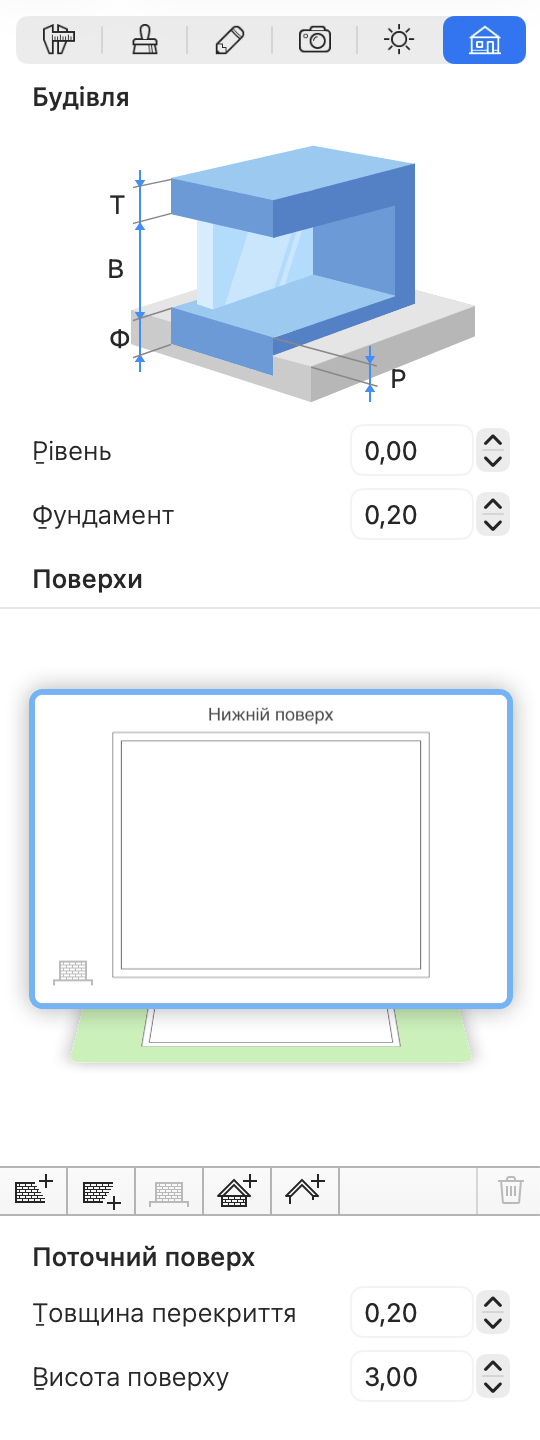

Для додавання або видалення автодаху використовуйте вкладку Будівля в Інспекторі.

Щоб додати дах на поверх вище поточного, натисніть . Якщо верхнього поверху не існує, він буде доданий автоматично. Щоб додати дах на поточний поверх, натисніть . Програма відкриє Майстер дахів, де ви зможете вибрати тип даху (наприклад, двосхилий або мансардний).

Після додавання даху ви можете змінити його параметри за допомогою Інспектора. Щоб змінити тип даху за допомогою Майстра дахів, виберіть команду Змінити тип даху… у контекстному меню даху.

Після створення даху відповідна кнопка в Інспекторі змінює функцію з додавання на видалення: або .

Щоб перетворити автодах на користувацький, виберіть Зробити дах редагованим у контекстному меню даху. Зворотна операція не підтримується. Щоб замінити користувацький дах автодахом, видаліть користувацький дах і додайте новий автодах. Ця функція доступна тільки в редакції Pro.

Додавання користувацького даху

Щоб додати прямокутний дах, активуйте інструмент Дах прямокутний у наборі інструментів Будівля і намалюйте дах на плані поверху. Натисніть і утримуйте кнопку миші, щоб почати малювання прямокутника. Потім перемістіть курсор у потрібну позицію і відпустіть кнопку.

Щоб додати багатокутний дах, активуйте інструмент Дах багатокутний. Натисніть кілька разів на плані поверху, щоб додати кути. Двічі натисніть, щоб задати положення останнього кута багатокутника і деактивувати інструмент.

Щойно ви закінчите малювати дах, програма відкриє Майстер дахів, де ви зможете вибрати тип даху.

Щоб змінити форму або розмір користувацького даху на плані поверху, виберіть дах і перетягніть один із маркерів кута або сторони.

Щоб змінити форму користувацького даху, натисніть на нього правою кнопкою миші і виберіть у контекстному меню Редагувати контур. Маркери зміни розміру зникнуть — це означає режим редагування контуру. Програма відобразить контур об’єкта з маркерами в кутах, які називаються «точками». Щоб змінити форму контуру, перемістіть ці точки.

Щоб додати нову точку, натисніть правою кнопкою миші на контурі і виберіть Додати точку. Щоб видалити точку, натисніть на неї правою кнопкою миші і виберіть Видалити точку.

Параметри користувацького даху можна задати в Інспекторі на вкладці Параметри об’єктів. Щоб змінити тип даху за допомогою Майстра дахів, виберіть команду Змінити тип даху… у контекстному меню даху.

Функціональність, описана в цьому розділі, доступна тільки в редакції Pro.

Видалення даху

Щоб видалити автодах, виберіть поверх, на якому він розташований, і натисніть в Інспекторі.

Щоб видалити користувацький дах, виберіть його і натисніть клавішу Delete. (Тільки в редакції Pro)

Дах також буде видалено, якщо видалити поверх, на якому він спирається.

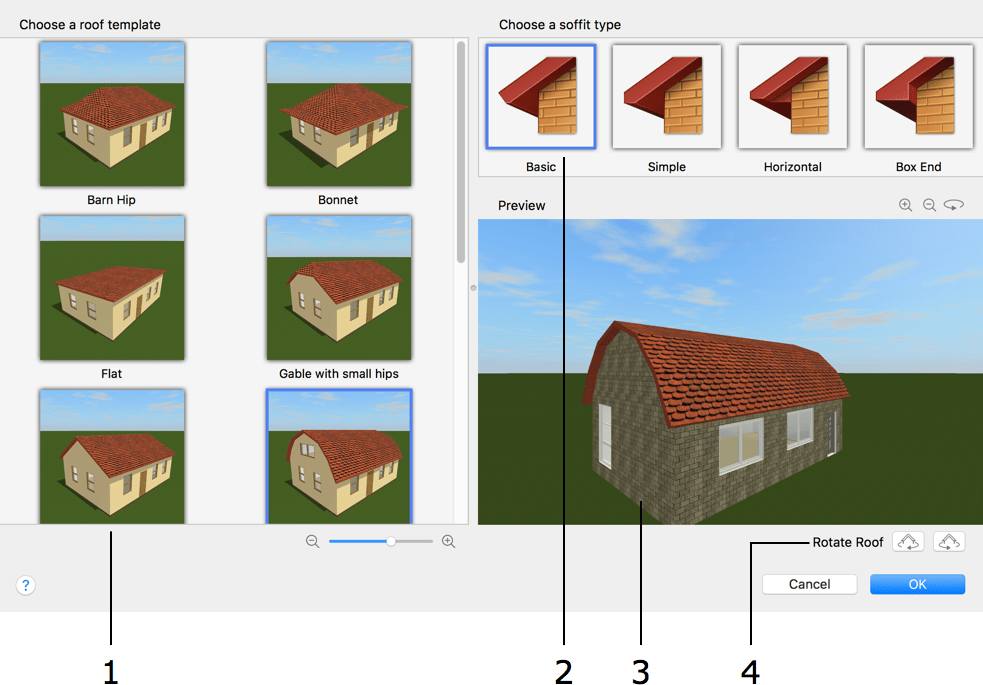

Майстер дахів

Майстер дахів допомагає додати стандартний дах до вашої будівлі.

1 – Шаблони дахів.

2 – Тип софіта. Його також можна змінити на вкладці Параметри об’єктів в Інспекторі.

3 – Попередній перегляд проєкту з доданим дахом. Щоб повернути зображення, перетягніть його або проведіть трьома пальцями. Для зміни масштабу використовуйте кнопки масштабування над зоною попереднього перегляду, коліщатко миші, зведіть або розведіть пальці чи проведіть двома пальцями вгору чи вниз.

4 – Орієнтація даху. Дах можна повертати з кроком 90 градусів.

Також можна перемістити користувацький дах на один поверх вгору або вниз за допомогою двох кнопок під зоною попереднього перегляду. (Тільки в редакції Pro)

Майстер дахів відкривається під час додавання нового даху і під час виконання команди Змінити тип даху…

Команда Змінити тип даху… фактично перестворює дах з нуля. Це означає, що матеріали, застосовані до вихідного даху, будуть замінені стандартними. Усі об’єкти, встановлені в дах (наприклад, вікна або люкарни), можуть зникнути. Те саме відбувається під час виконання команди Зробити дах редагованим. Тому рекомендується використовувати ці команди якомога раніше в процесі роботи.
