Praca z obiektami

Kolumny

Typ obiektu Kolumna różni się od innych tym, że kolumny umożliwiają niezależne dostosowanie wysokości głowicy i bazy od całkowitej wysokości. Obiekty te można dodawać do projektu wyłącznie ze standardowej biblioteki. Inne obiekty biblioteczne można zmieniać rozmiar jedynie z zachowaniem proporcji ich części. Aby ta funkcja była dostępna, kolumny w bibliotece zostały stworzone w specjalny sposób. Importowana kolumna nie będzie miała tej właściwości i dlatego będzie należeć do typu obiektu Meble.

Operacje wspólne dla wszystkich typów obiektów omówiono w sekcji Podstawy. Obejmuje to:

• Dodawanie i usuwanie obiektów
• Zaznaczanie obiektów
• Przesuwanie obiektów
• Obracanie obiektów

Sekcja Właściwości obiektów w 2D wyjaśnia, jak zastosować obrys i kolor wypełnienia obiektu za pomocą karty Właściwości 2D w Inspektorze.

Sekcja Stosowanie materiałów wyjaśnia, jak stosować materiały do obiektów.

Właściwości kolumny w Inspektorze

Większość parametrów kolumny znajduje się w Inspektorze, gdzie można zmieniać właściwości geometryczne lub ustawiać wygląd obiektu na rzucie kondygnacji lub w widoku 3D.

Właściwości geometryczne

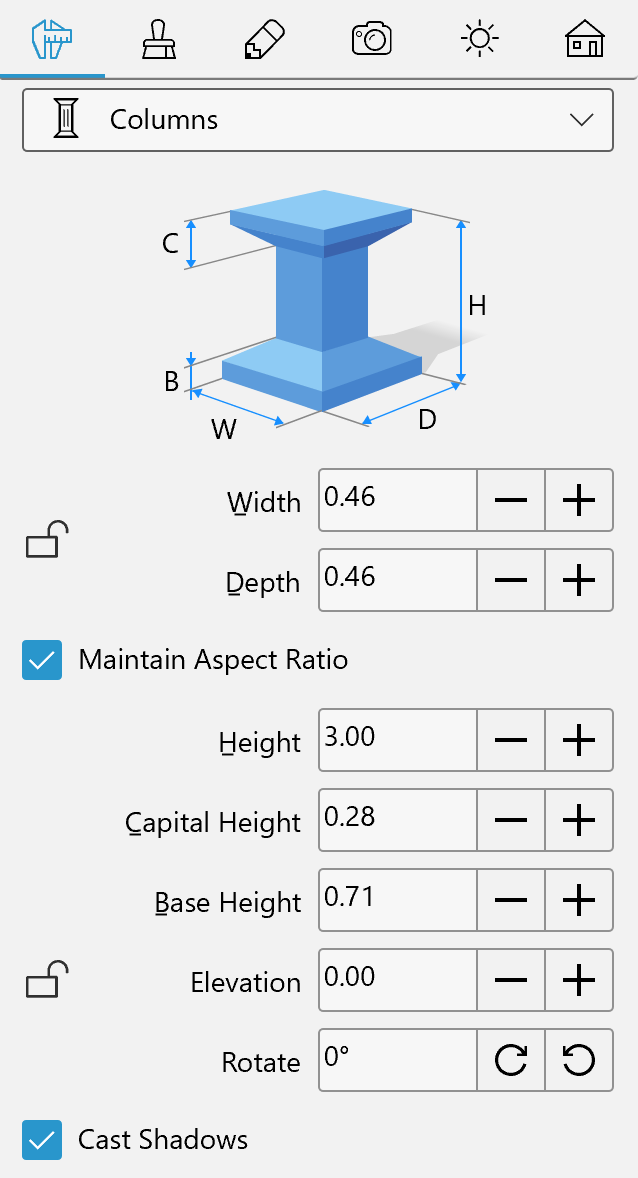

Właściwości geometryczne kolumny można znaleźć na karcie Właściwości obiektów w Inspektorze.

Aby zmienić rozmiar kolumny, upewnij się, że jej wymiary są odblokowane w Inspektorze. Następnie wprowadź nowe wartości. Aby zmienić rozmiar obiektu proporcjonalnie, zaznacz opcję Zachowaj proporcje.

Aby zmienić rozmiar kolumny bezpośrednio na rzucie kondygnacji, przeciągnij jeden z uchwytów ramki zaznaczenia obiektu. Uchwyty nie są wyświetlane, gdy wymiary obiektu są zablokowane.

Parametr Wysokość określa, jak wysoko obiekt jest umieszczony względem domyślnego poziomu podłogi. Ponieważ podłoga też może być uniesiona, wysokość obiektu jest obliczana od podłogi o zerowej wysokości. W budynku wielokondygnacyjnym wysokość obiektów na każdej kondygnacji jest obliczana od poziomu odpowiedniej podłogi.

Aby obrócić kolumnę, użyj narzędzia Obróć w Inspektorze lub uchwytu obrotu na rzucie kondygnacji.

Zmiana rozmiaru grupy

Ustawienia Zmiana rozmiaru grupy opisano w rozdziale Inteligentna zmiana rozmiaru grupy.

Rzucanie cienia

Możesz włączyć lub wyłączyć cień kolumny za pomocą opcji Rzucaj cień.
