Praca z projektami

Drzewo projektu

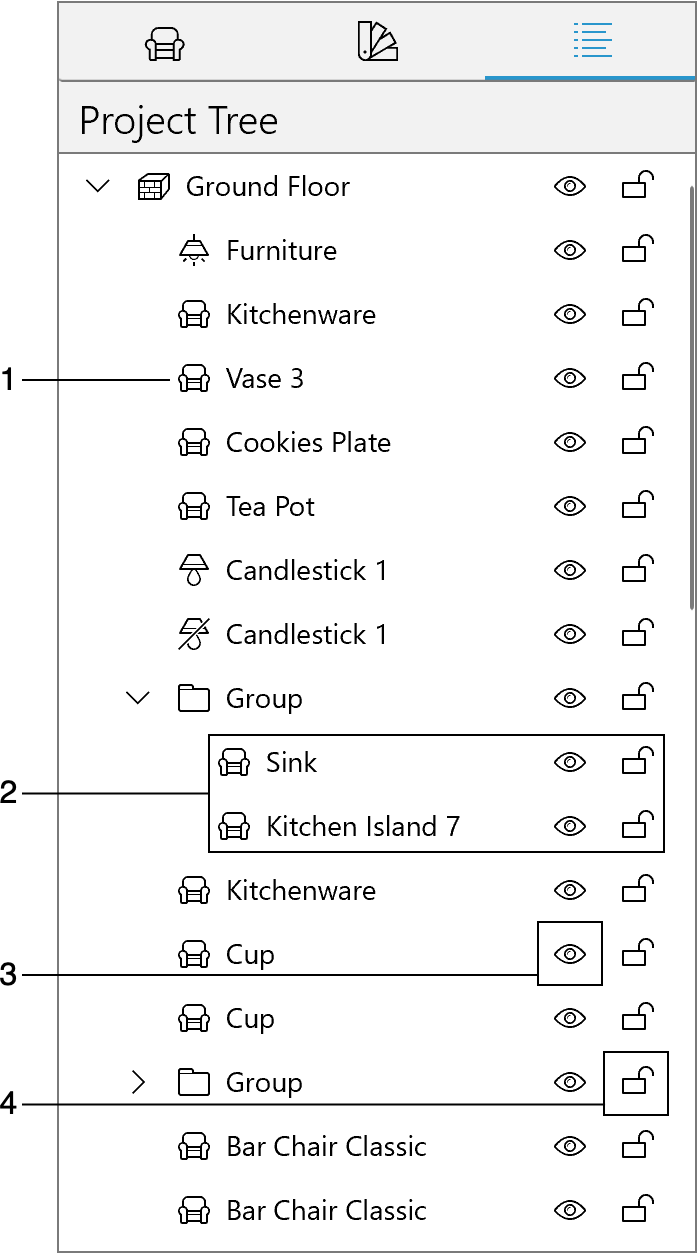

Drzewo projektu to lista obiektów dodanych do bieżącego projektu. Znajduje się na skrajnie prawej karcie panelu Biblioteka.

1 – Obiekt. Klikając nazwę obiektu na liście, możesz go zaznaczyć na liście i w projekcie.

2 – Podelementy obiektu lub grupy. Kliknij trójkąt, aby pokazać lub ukryć podelementy.

3 – Opcja Widoczność. Kliknij ikonę, aby ukryć lub pokazać obiekt w projekcie.

4 – Opcja Blokada. Kliknij ikonę, aby zapobiec przypadkowej modyfikacji lub przesuwaniu obiektu. Nie będziesz mógł zaznaczać zablokowanego obiektu w żadnym z widoków.

Nowe obiekty pojawiają się w projekcie z domyślnymi nazwami. Na przykład wszystkie segmenty ścian są nazwane „Ściana”. Jeśli chcesz odróżnić obiekty tego samego typu, powinieneś nadać im różne nazwy. Aby zmienić nazwę obiektu, kliknij go prawym przyciskiem myszy w Drzewie projektu, wybierz Zmień nazwę w menu kontekstowym i wpisz nową nazwę.

Obiekty są grupowane na liście według typu. Na przykład ściany są wymienione razem i nie są mieszane z obiektami innych typów. Jeśli chcesz zaznaczyć wszystkie obiekty tego samego typu, łatwiej to zrobić w Drzewie projektu.

Niektóre obiekty mogą mieć części wyświetlane w Drzewie projektu jako podobiekty. Na przykład obiekt drzwi ma ościeżnicę i same drzwi. Ich parametry można zmieniać osobno. Obiekt ściany może mieć listwy górne i dolne po obu stronach.

Gdy zaznaczysz obiekt w dowolnym widoku, zostaje on zaznaczony również w Drzewie projektu i odwrotnie.

Aby wyświetlić menu kontekstowe obiektu, kliknij go prawym przyciskiem myszy. Większość poleceń jest taka sama jak w menu kontekstowym w widoku planu 2D.

Jeśli masz trudności ze znalezieniem obiektu na rzucie kondygnacji, zaznacz go w Drzewie projektu. Ramka zaznaczenia obiektu pozwoli odróżnić go od innych obiektów w widoku 2D lub 3D. Upewnij się, że szukasz obiektu na właściwej kondygnacji. Aby szybko przejść do obiektu w widoku 3D, wybierz polecenie Pokaż w 3D z menu kontekstowego obiektu.

Niektóre obiekty, zwłaszcza te zaimportowane, mogą mieć żółty znak ostrzeżenia w Drzewie projektu. Znak ten wskazuje, że obiekt został utworzony z wieloma detalami, co może potencjalnie zmniejszyć prędkość renderowania widoku 3D. Więcej informacji znajdziesz w sekcji Typ i reprezentacja.
