辅助对象
图像
平面图和立视图中的图像
可以将图像添加到平面图或立视图中，以显示徽标或其他信息。
要添加图像，请打开 2D 平面图或立视图，然后选择导入 > 从文件…菜单命令。选择一个图像并单击打开按钮。最后选择作为 2D 图像。以这种方式添加的图像在 3D 视图中不可见。
如果您有 TIFF 或 JPEG 等图形格式的平面图，可以将其放置在 2D 平面图中，以便确定在项目中绘制墙壁或放置对象的位置。
图像属性位于检查器的对象属性选项卡中。您可以在这里找到调整图像大小、旋转或翻转以及更改透明度的工具。
要调整图像大小，请使用其边框上的控制柄，或在检查器中输入新大小。要以正确的比例显示图像，可以使用尺寸工具。检查器中的图像大小以整个项目所选的测量单位显示。
要旋转图像，请使用其旋转控制柄。
项目树可让您控制可见性和锁定选项。
3D 视图中的图像
有两种方法可以在 3D 视图中显示图像：
- 将图像作为纹理应用到对象上（如下所述）。
- 将图像作为 3D 图像对象导入。
要将纹理应用到对象：
创建新材料可让您在应用前进行调整，还可以将其保存到资料库以备后用。“拖放”方法是一次性使用最简单、最推荐的方式。
创建墙面装饰画
要创建墙面装饰画，您可以将图像直接拖放到对象上。出现提示时请选择作为材料。程序会自动创建自定义材料，并将其放入包含导入材料的类别中。纹理很可能会在对象表面平铺显示。以下步骤说明如何将纹理适配到对象上。
请注意，纹理大小有限制，因此不建议导入分辨率非常高的图像。
创建墙面装饰画的步骤：
- 确定图像的宽高比。为此，请使用图像编辑器，或在文件资源管理器中右键单击图像，选择属性并打开详细信息选项卡。假设图像宽度为 533 像素，高度为 421 像素，则宽高比为 533 / 421 = 1.26
- 从资料库向项目中添加一个墙板。

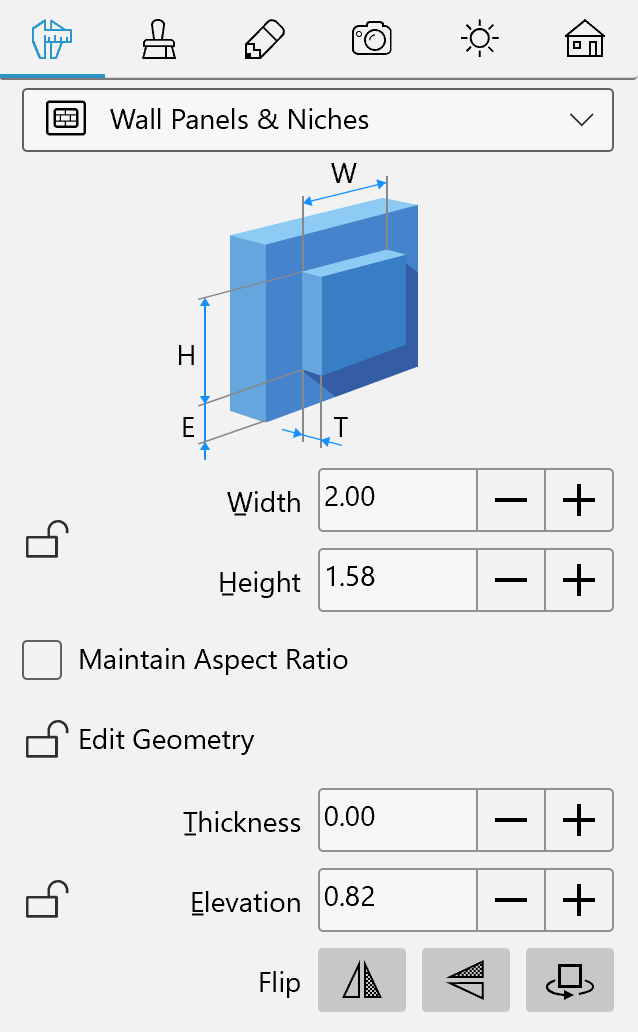

- 使用检查器的对象属性选项卡调整面板大小。假设我们需要宽度为 2 米，则高度根据图像宽高比计算：
2 / 1.26 = 1.58 米
- 从文件资源管理器将图像拖放到墙板上。

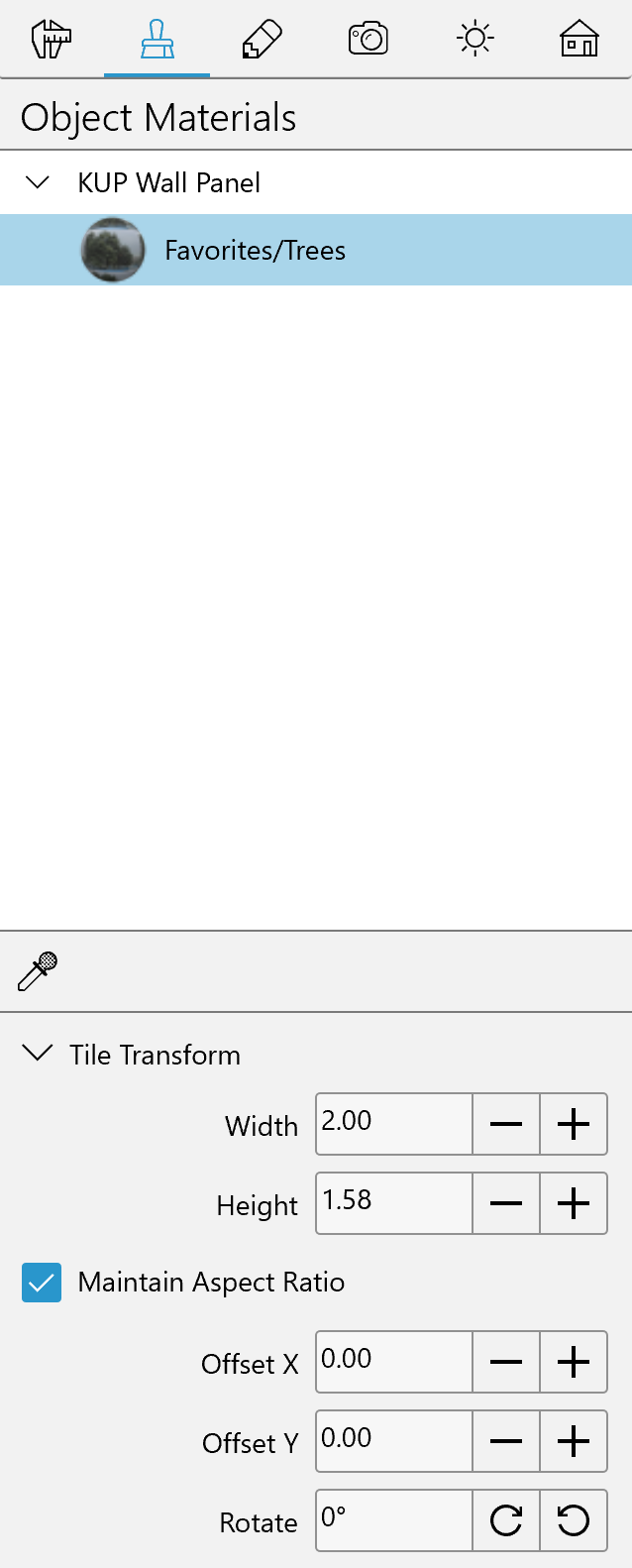

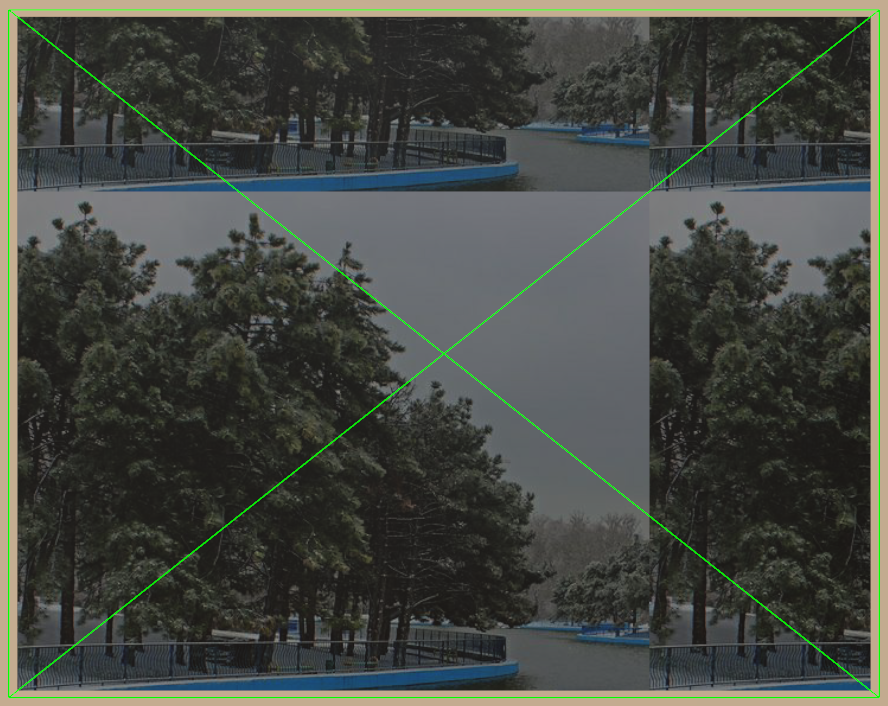

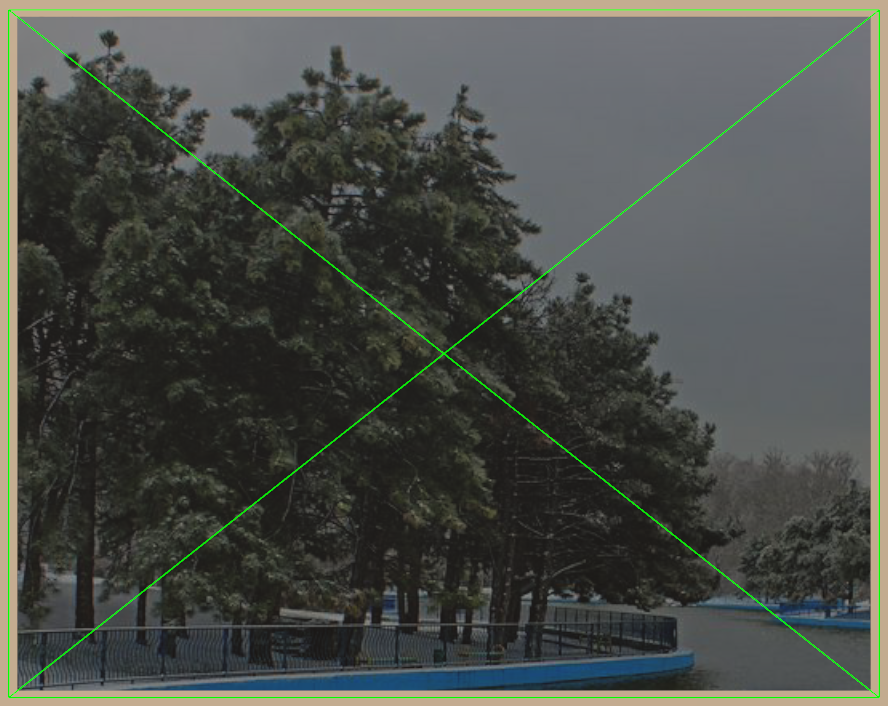

- 图像以平铺方式显示。使用检查器的对象材料选项卡中的瓷砖转换工具进行修正。确保保持高宽比已激活，然后输入图像的其中一个尺寸，例如宽度。
您可以用相同的方法将纹理应用到其他对象上。但请注意，瓷砖转换工具仅适用于墙壁、墙板、天花板、地板和建筑物块。
