导向与布局网格

导向

导向用于在平面图或立视图中对齐对象，也用于在绘制或放置对象之前标记布局。

要添加导向，请将鼠标指针移到标尺上并按住鼠标左键，然后将导向拖放到绘图上。您也可以右键单击画布，然后选择添加水平导向或添加垂直导向命令。

要选择导向，请点击它。水平标尺上方的信息栏会显示选定导向的坐标。

当您将光标移到导向上时，光标会变为双向箭头。此时，您可以右键点击导向以打开其上下文菜单。

要移动导向，请用鼠标拖动它。

要删除导向，请选择它并按 Delete 键。您也可以将导向拖放到标尺上。水平标尺用于添加和移除水平导向，垂直标尺用于处理垂直导向。

与其他对象一样，导向会列在项目树中，可在那里进行锁定或隐藏。

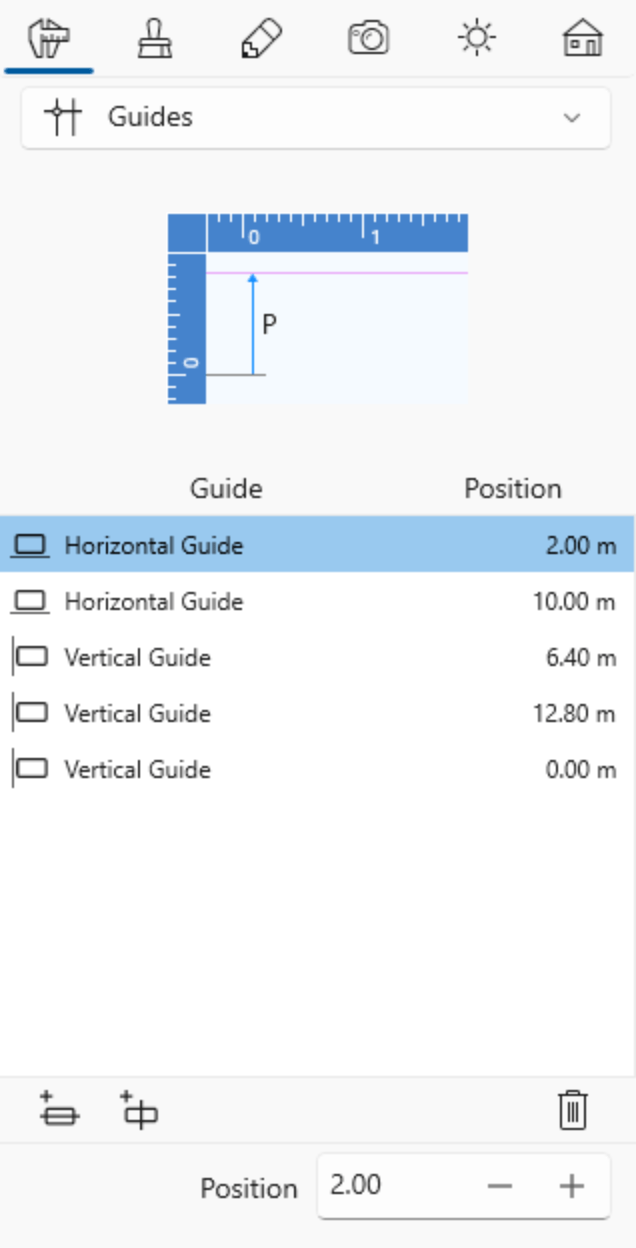

在检查器中管理导向

检查器的对象属性选项卡列出了当前层级（楼层或场地）上的导向。检查器允许您使用列表下方的按钮添加和删除导向。

除了在平面图或立视图中拖动导向外，您还可以使用位置字段来更改导向的位置。

程序中还有智能参考线。智能参考线是临时导向，在您绘制墙壁、地板或天花板以及移动对象时会自动出现。
