Lavorare con gli oggetti
Aperture nei soffitti
Le aperture nei soffitti possono essere presenti nel tuo progetto come oggetti separati o come parte degli oggetti Scala . Un'apertura nel soffitto è in realtà un'apertura nel solaio perché crea un passaggio attraverso la soletta.
Per fare un'apertura rettangolare nel soffitto, disegnala sulla planimetria usando lo strumento Apertura nel soffitto rett. Per disegnare un'apertura poligonale, usa lo strumento Apertura nel soffitto poli (solo edizione Pro).
Le operazioni comuni a tutti i tipi di oggetti sono descritte nella sezione Nozioni di base. Questo include:
La sezione Proprietà degli oggetti in 2D spiega come applicare un tratto, un riempimento o un motivo a un oggetto usando la scheda Proprietà 2D della finestra impostazioni.
La sezione Applicare materiali spiega come applicare i materiali agli oggetti.

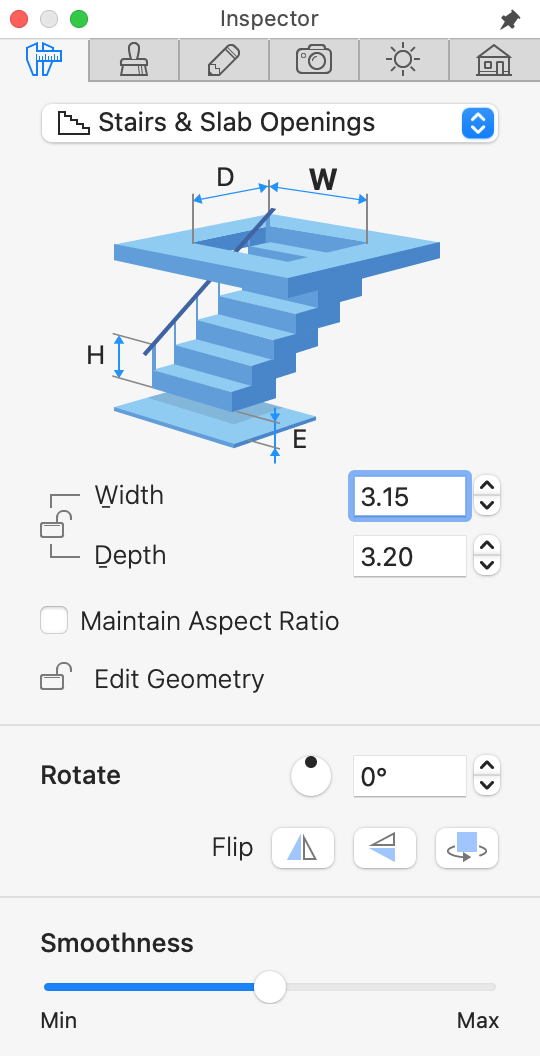

Proprietà dell'apertura nel soffitto nella finestra impostazioni
La maggior parte dei parametri di apertura si trova nella finestra impostazioni, dove puoi cambiare le proprietà geometriche o impostare l'aspetto dell'oggetto sulla planimetria o nella vista 3D.
Proprietà geometriche
Le proprietà geometriche di un’apertura nel soffitto si trovano nella scheda Proprietà oggetto della finestra impostazioni.
Per ridimensionare un’apertura, assicurati che le sue dimensioni siano sbloccate nella finestra impostazioni. Poi inserisci i nuovi valori. Per ridimensionare l'oggetto in modo proporzionale, seleziona l'opzione Mantieni proporzioni.
Per ridimensionare un’apertura direttamente sulla planimetria, basta trascinare una delle maniglie dell'oggetto. Le maniglie non vengono visualizzate quando le dimensioni dell'oggetto sono bloccate.
Per ruotare un oggetto, usa lo strumento Ruota nella finestra impostazioni o la maniglia di rotazione sulla planimetria.
I pulsanti Capovolgi nella finestra impostazioni consentono di capovolgere o ruotare un'apertura nel soffitto. Questo set di strumenti include tre pulsanti: Capovolgi orizzontalmente, Capovolgi in profondità e Capovolgi lati. Tutti influiscono sull'oggetto sia nella vista 2D che in quella 3D.
Il cursore Uniformità modifica l'aspetto dei lati curvi del contorno dell'apertura in 3D.
Personalizzare la forma delle aperture
Per modificare la forma di un'apertura nel soffitto, fai clic con il tasto destro del mouse su di essa e seleziona Modifica perimetro dal menu contestuale. Le maniglie di ridimensionamento scompariranno indicando la modalità di modifica del perimetro. Il programma visualizzerà il contorno dell'apertura con maniglie a forma di rombo agli angoli chiamate “punti”. Per modificare la forma del contorno, è possibile spostare i punti.
Le funzioni descritte in questa sottosezione sono disponibili solo nella versione Pro.
Per aggiungere un nuovo punto, fai clic con il tasto destro del mouse sul perimetro e seleziona Aggiungi punto. Per rimuovere un punto, fai clic con il tasto destro del mouse e seleziona Rimuovi punto.
In modalità di modifica del perimetro, il programma visualizza anche delle maniglie rotonde al centro di ogni segmento del contorno. Se sposti una maniglia rotonda in una direzione o nell'altra, il segmento corrispondente si piegherà all'interno o all'esterno del contorno creando un arco. Mentre cambi la curvatura di un segmento, un numero vicino al cursore cambia da 0 (linea dritto) a 180 (semicerchio). Uno dei modi per creare un cerchio partendo da una forma quadrata è piegare ogni segmento fino a 90 gradi. Tieni premuto il tasto Maiusc per attivare l'allineamento a intervalli di 15 gradi.
I lati arrotondati dell'oggetto possono essere visualizzati nella vista 3D come una serie di sfaccettature o come una superficie liscia. Per rendere la curvatura più o meno meno liscia, usa il cursore Uniformità nella finestra impostazioni. Valori più alti potrebbero richiedere prestazioni più elevate del computer durante la renderizzazione del modello 3D.
Quando l'opzione Modifica geometria nella finestra impostazioni è sbloccata, puoi attivare la modalità di modifica facendo doppio clic sull'oggetto.
