Lavorare con gli oggetti
Proprietà degli oggetti in 2D

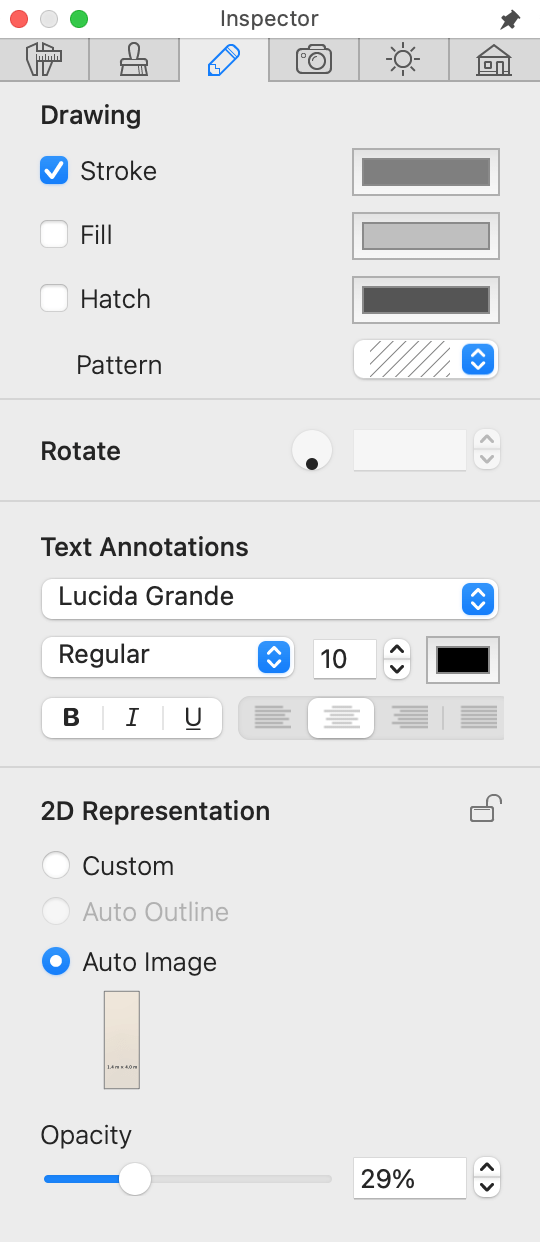

La scheda Proprietà 2D dell’inspector ti permette di specificare l’aspetto degli oggetti sulla planimetria. Per aprire la scheda, scegli Finestra > Inspector > Proprietà 2D.
Impostazioni Disegno
Le impostazioni della sezione Disegno contengono gli strumenti Tratto, Riempimento e Tratteggio.
Utilizzando lo strumento Tratto, puoi mostrare o nascondere il contorno dell’oggetto.
Gli strumenti Riempimento e Tratteggio ti permettono di riempire un oggetto con un colore solido o un motivo.
Gli strumenti di questa sezione sono destinati a lavorare con gli oggetti creati con gli strumenti di disegno, come ad esempio un muro o un pavimento. Tratto e Riempimento possono essere applicati all’oggetto Annotazione testo. Puoi anche usare lo strumento Tratto per cambiare il colore dell’oggetto Quota.
Lo strumento Ruota
Lo strumento Ruota serve a ruotare l’oggetto Annotazione testo. Funziona anche con altri tipi di oggetti.
Specchiare gli oggetti
I pulsanti Specchia la selezione in orizzontale e Specchia la selezione in verticale riflettono l’intera selezione rispetto al suo centro comune. È diverso dai pulsanti della sezione Capovolgi nella scheda Proprietà oggetto, che riflettono il singolo oggetto rispetto al proprio centro. Per maggiori dettagli, vedi Specchiare gli oggetti.
Rappresentazione 2D
La sezione Rappresentazione 2D consente di scegliere il tipo di rappresentazione 2D dell’oggetto. Può lavorare con gli oggetti della libreria e con gli oggetti creati con gli strumenti di disegno.
Quando si seleziona l’opzione Personalizzata, un oggetto della libreria (o importato) verrà visualizzato sulla planimetria utilizzando una delle immagini di rappresentazione 2D prese dalla libreria standard. Se l’immagine predefinita non corrisponde a un oggetto, puoi scegliere un’altra immagine dalla libreria o importarla. Per aprire la libreria, fai clic sull’immagine corrente sotto il pulsante di opzione Personalizzata. Le immagini standard sono in formato vettoriale. In molti casi, il tipo di rappresentazione Personalizzata può essere combinato con le impostazioni Tratto, Riempimento e Tratteggio descritte in precedenza.
L’opzione Contorno automatico funziona con la maggior parte degli oggetti della libreria e con tutti gli oggetti importati. Se lo selezioni, l’app creerà il contorno dell’oggetto in base alla vista dall’alto. L’immagine sarà in formato vettoriale. Contorno automatico può essere combinato con le impostazioni Tratto, Riempimento e Tratteggio descritte in precedenza.
L’opzione Immagine automatica crea una rappresentazione 2D della vista dall’alto dell’oggetto corrente. È simile a quello che puoi vedere nella vista 3D. C’è la possibilità di modificare l’opacità dell’immagine, utile quando gli oggetti si sovrappongono sulla planimetria. L’immagine creata sarà in formato raster.
L’icona del lucchetto serve per bloccare o sbloccare la rappresentazione 2D di determinati oggetti. Quando cambi la rappresentazione di tutti gli oggetti utilizzando il comando Vista > Rappresentazione 2D, gli oggetti con rappresentazione bloccata manterranno quella originale.
Impostazioni del testo
Le impostazioni del testo nella sezione Annotazioni testo funzionano con gli oggetti Annotazione testo e Quota. Puoi anche applicarle a un’etichetta di pavimento.
Puoi selezionare un font e modificarne il tipo, la dimensione e il colore. Puoi anche impostare l’allineamento del testo.
