Lavorare con gli oggetti
Combinare oggetti
Due o più oggetti possono essere combinati utilizzando le operazioni Combina. Queste operazioni funzionano con pannelli, nicchie, aperture, pavimenti e soffitti. La versione Pro consente di combinare oggetti 3D come blocchi di costruzione, terreni, mobili e altri oggetti.. Puoi combinare solo oggetti dello stesso tipo. A seconda delle dimensioni e della posizione degli oggetti originali e anche dell'operazione utilizzata, il risultato può consistere in uno o più nuovi oggetti. Per combinare gli oggetti, selezionane due o più. Quindi richiama il menu contestuale e scegli un comando dalla categoria Combina.
L'applicazione supporta le operazioni Unisci, Sottrai, Interseca, Escludi e Dividi. Tali operazioni hanno effetto quando gli oggetti originali si sovrappongono parzialmente o completamente nella vista 2D, oppure quando un oggetto 3D penetra in un altro nello spazio 3D. Se gli oggetti originali non si sovrappongono o si toccano, rimarranno invariati. Queste operazioni non funzionano con oggetti che si trovano su livelli diversi (ad esempio, soffitti che appartengono a piani diversi).
Unisci

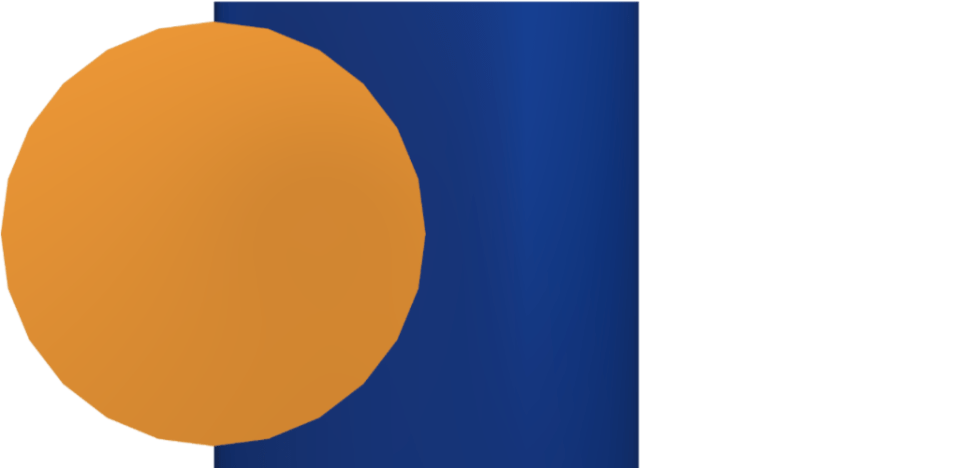

Il risultato dell’operazione Unisci è un unico oggetto che include i volumi di tutti gli oggetti originali.
Sottrai

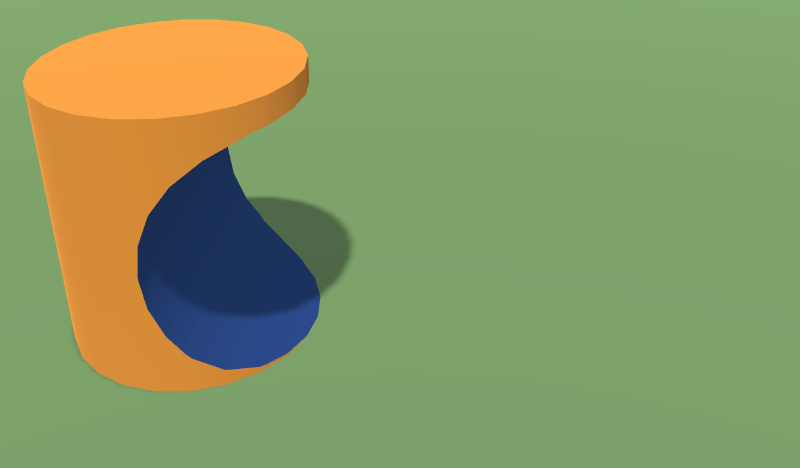

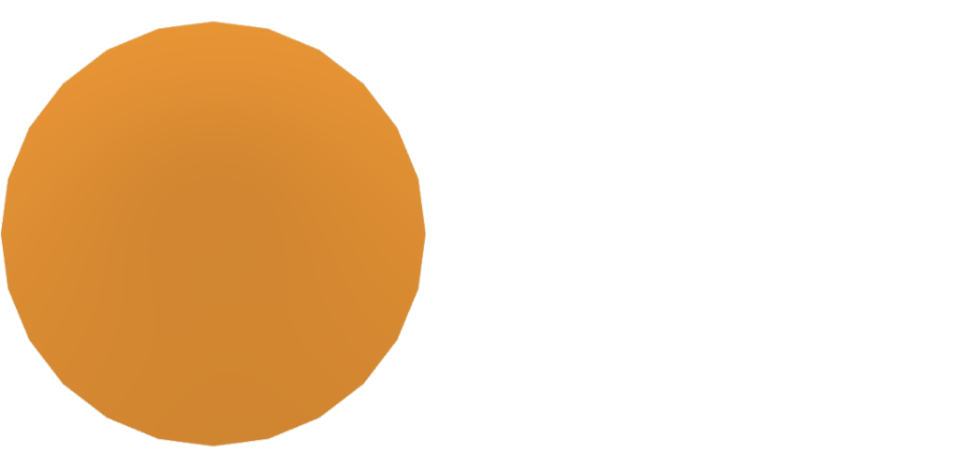

Il risultato dell’operazione Sottrai è la parte del primo oggetto selezionato che non viene penetrata da un altro oggetto (o non viene coperta nella vista 2D).

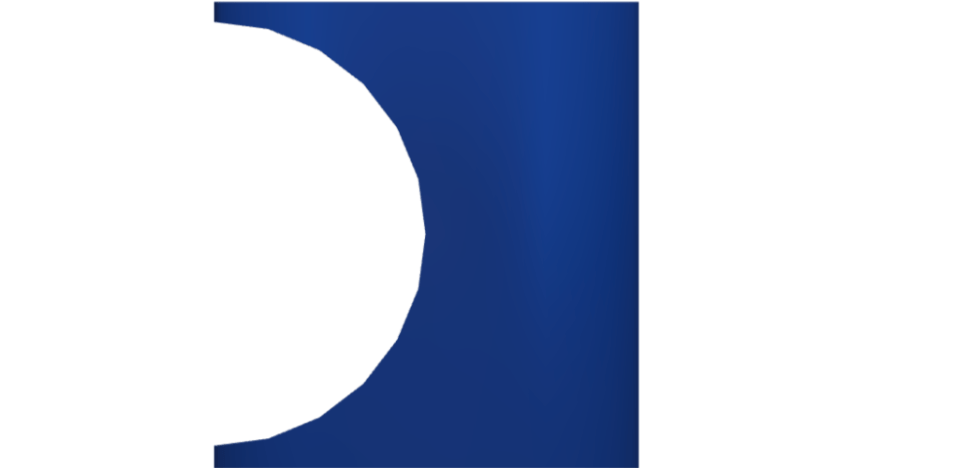

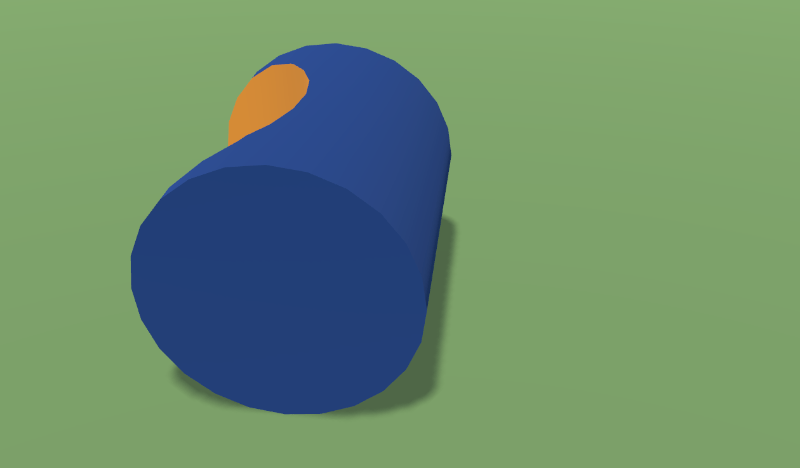

Il risultato dipende anche dall’ordine di selezione degli oggetti. In precedenza, il cilindro verticale giallo è stato selezionato per primo. Se selezioniamo gli oggetti in un ordine diverso, il risultato cambia come illustrato di seguito.
Interseca
Il risultato dell’operazione Interseca è un oggetto che include esclusivamente le aree in cui tutti gli oggetti originali si sovrappongono.
Escludi

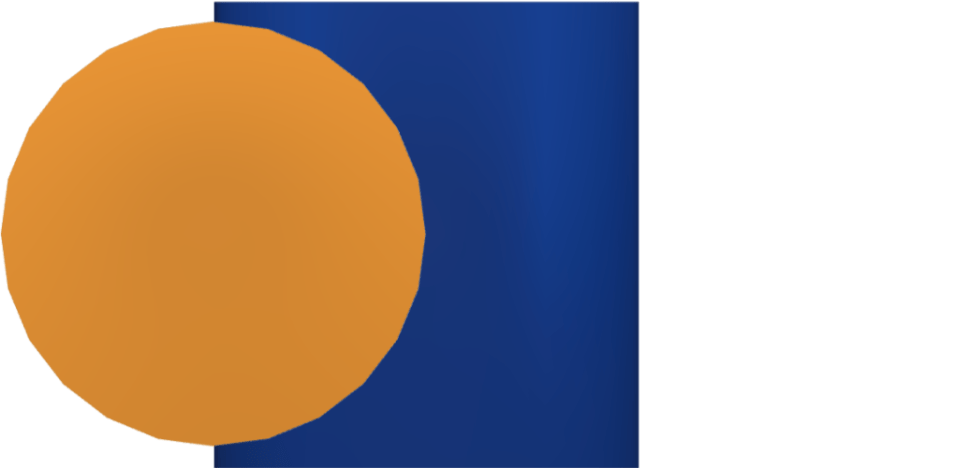

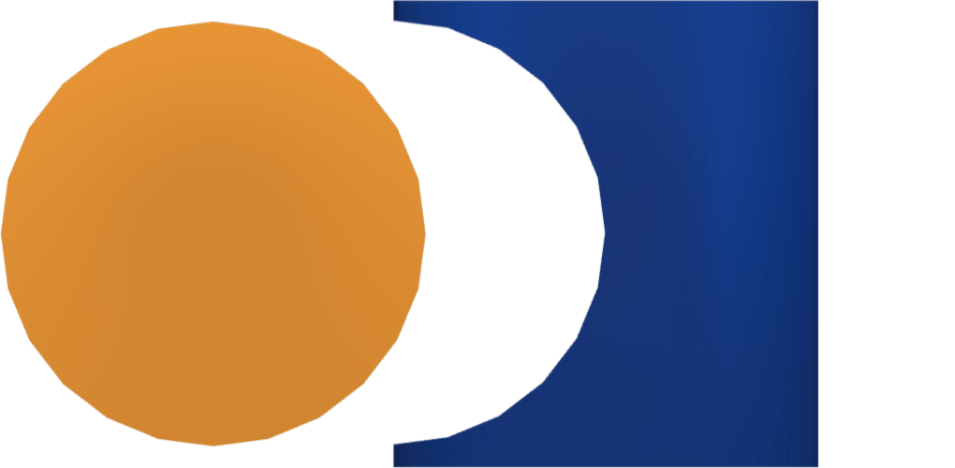

Il risultato dell’operazione Escludi è costituito da una o più parti degli oggetti originali che non si penetrano (non si sovrappongono) tra loro.

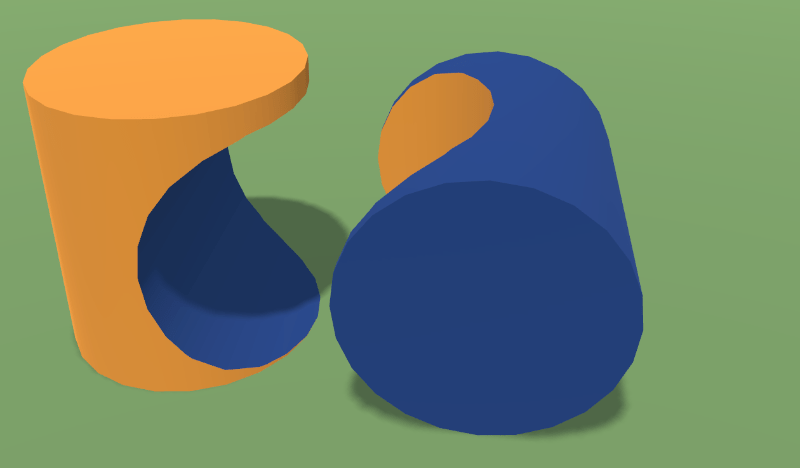

Se allontaniamo gli oggetti creati, vedremo che in entrambi c'è una cavità.
Dividi

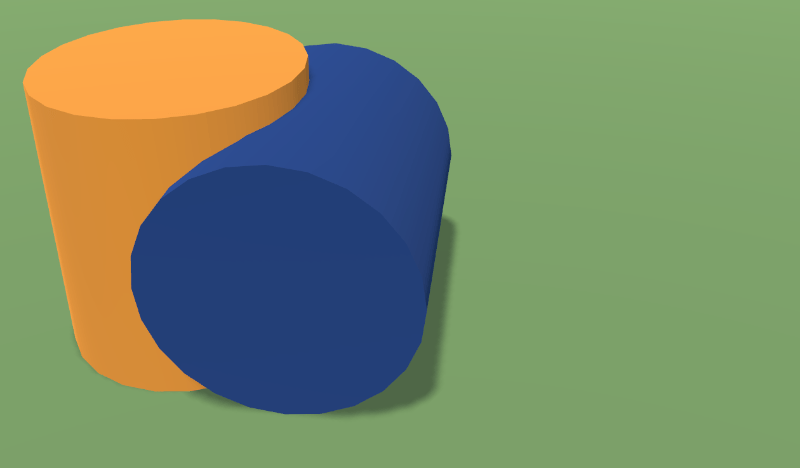

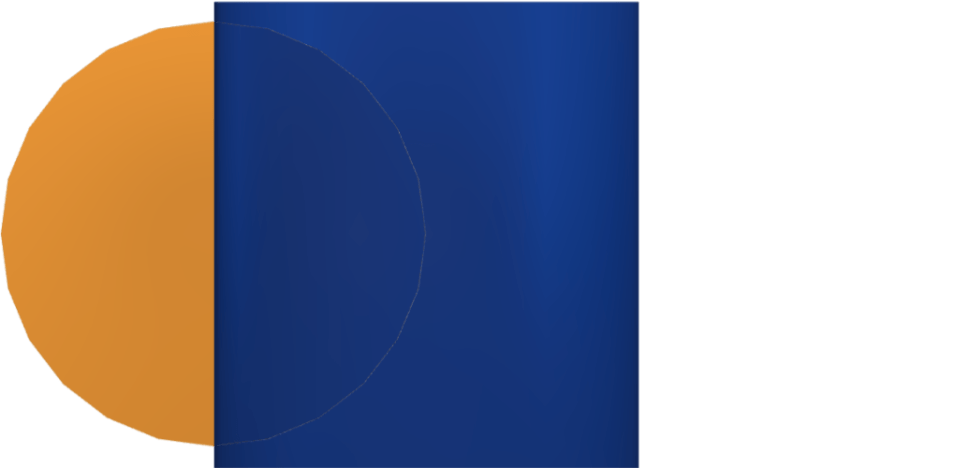

L'operazione Dividi non combina gli oggetti, ma li divide in parti. Le superfici degli oggetti in 3D (i contorni in 2D) fungono da linee di taglio. Il risultato dell’operazione Dividi è costituito da parti degli oggetti originali che occupano lo stesso volume (o la stessa area) di prima.

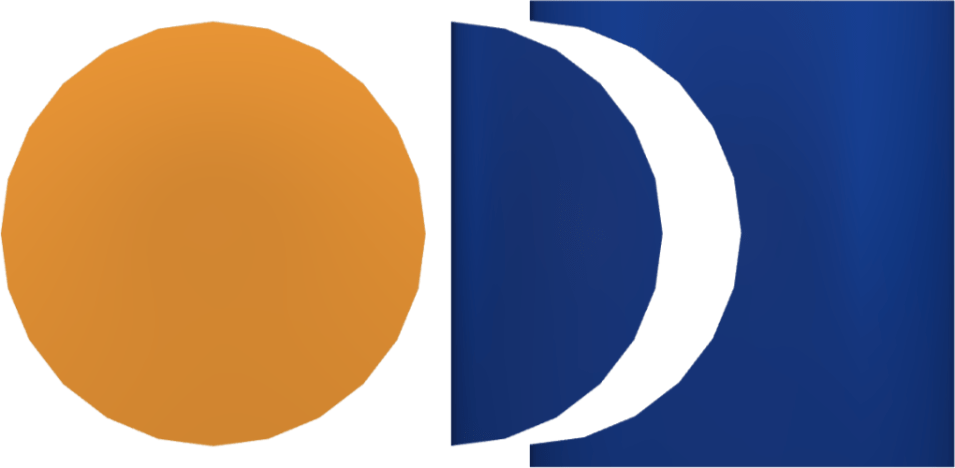

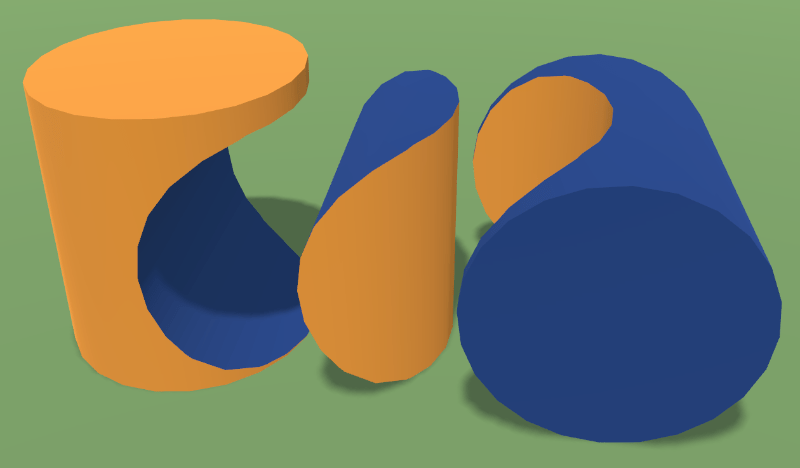

Nell'immagine qui sopra, abbiamo creato tre oggetti. Per vedere le loro forme, le abbiamo allontanate nelle immagini seguenti.
