Espacio de trabajo de Live Home 3D
La vista de plano 2D
La vista de plano 2D se utiliza para crear un plano de planta. Puede dibujar paredes, suelos y techos, y también agregar objetos como ventanas o muebles. La vista de plano 2D también le permite agregar texto y mostrar acotaciones.
Para abrir la vista de plano 2D, haga clic en el botón Vista de plano 2D de la barra de herramientas.

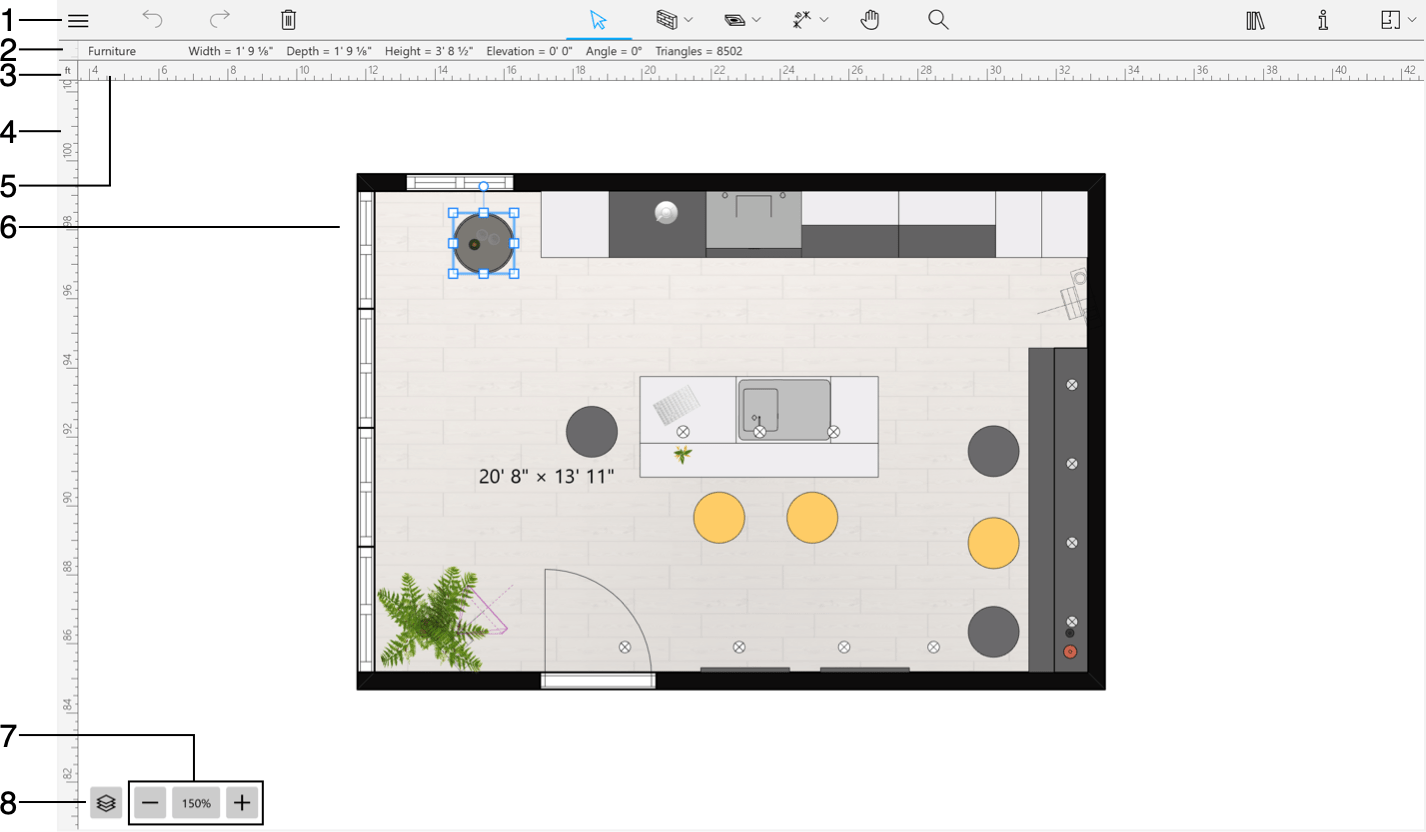

1 – La barra de herramientas. Para más detalles, consulte la sección La barra de herramientas más abajo.
2 – La barra Información muestra detalles sobre el objeto seleccionado, como su tipo, tamaño, elevación y orientación.
3 – La unidad de medida actual.
4 y 5 - Reglas. Para más detalles, consulte la sección Las reglas más abajo.
6 – El área de edición del plano de planta.
7 – Cambiar el nivel de zoom del plano de planta.
8 – El botón de las plantas. Consulte la sección Gestionar plantas más abajo.
Sólo puede haber una planta activa en la vista de plano 2D en cualquier momento. Para activar otra, selecciónela en la pestaña Propiedades del edificio del Inspector o en el menú de las plantas.
La vista de plano 2D le permite editar la planta activa y ver al mismo tiempo las paredes exteriores de las plantas superiores o inferiores a ella. Para ello, utilice las opciones Mostrar planta superior a la actual y Mostrar planta inferior a la actual de la sección 2D de los Ajustes.
Puede cambiar la forma en que se presenta su proyecto en el plano de planta utilizando la pestaña Propiedades 2D del Inspector. Puede mantener el aspecto predeterminado, aplicar un patrón o un relleno de color a partes del edificio y también utilizar la vista desde arriba del objeto para mostrarlo en el plano de planta. Para visualizar todos los objetos en su vista desde arriba (a excepción de las partes del edificio), utilice las opciones de Estilo de representaciones 2D en los Ajustes del proyecto.

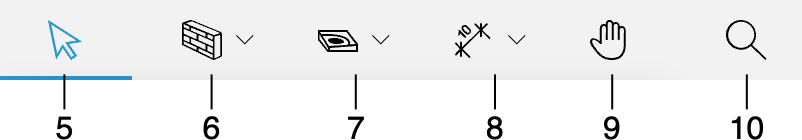

La barra de herramientas
– Abrir el menú.
y
– Los botones «Deshacer» y «Rehacer».
– Eliminar objetos seleccionados.
– Abrir la tienda integrada en la aplicación, donde puede comprar contenidos adicionales o actualizar la licencia.
– La herramienta Seleccionar para seleccionar y mover objetos.

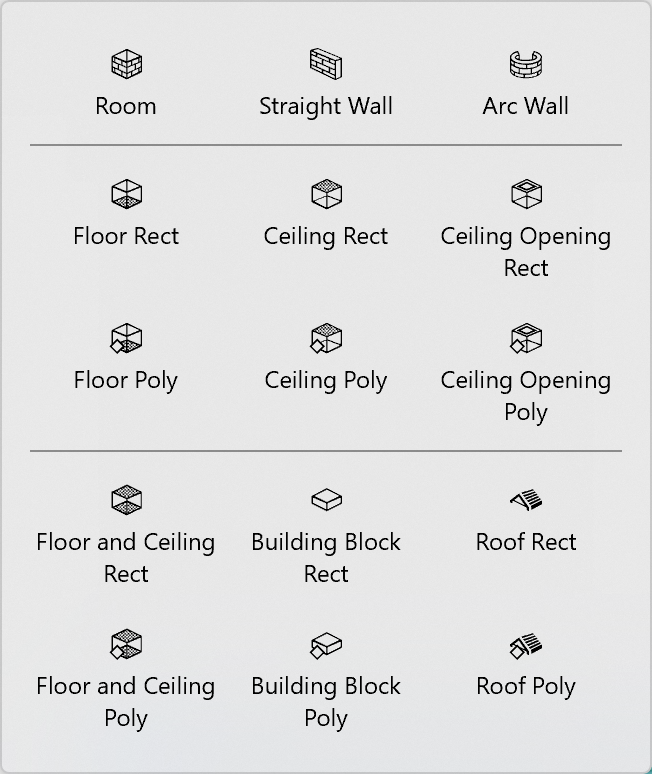

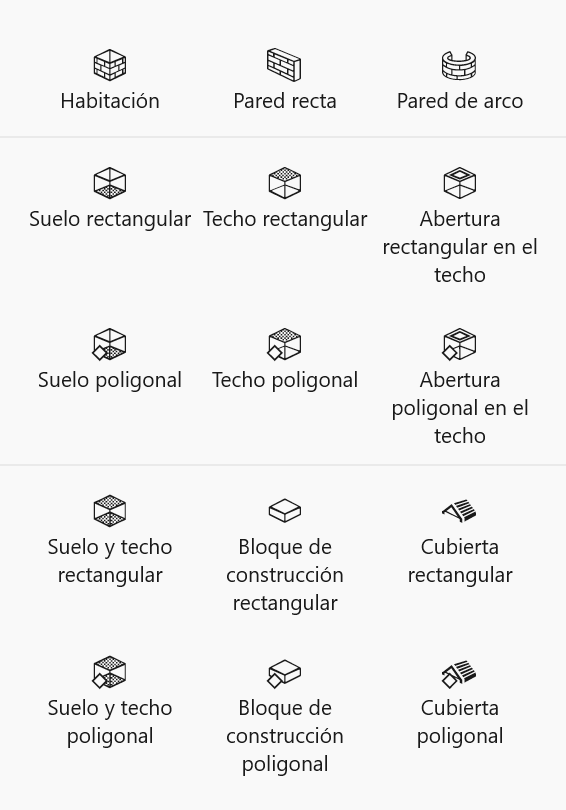

El conjunto de herramientas Edificio se utiliza para dibujar partes del edificio, como paredes, techos o suelos.
– La herramienta Habitación crea una habitación rectangular con el techo y el suelo.
– La herramienta Pared recta crea paredes rectas.
– La herramienta Pared de arco crea paredes redondeadas.
– La herramienta Suelo rectangular agrega un suelo rectangular.
– La herramienta Suelo poligonal le permite crear un suelo con forma personalizada.
– La herramienta Techo rectangular crea un techo rectangular.
– La herramienta Techo poligonal le permite crear un techo con forma personalizada.
– La herramienta Abertura rectangular en el techo crea una abertura rectangular en el forjado de la planta actual.
– La herramienta Abertura poligonal en el techo le permite crear una abertura de forma personalizada en el forjado de la planta actual. (Sólo edición Pro)
– La herramienta Suelo y techo rectangular crea un suelo y un techo rectangulares de la misma forma uno debajo del otro. (Sólo edición Pro)
– La herramienta Suelo y techo poligonal le permite crear un suelo y un techo poligonales con la misma forma uno debajo del otro. (Sólo edición Pro)
– La herramienta Bloque de construcción rectangular dibuja un bloque de construcción rectangular. Puede utilizarse para crear cosas como umbrales o plataformas. (Sólo edición Pro)
– La herramienta Bloque de construcción poligonal le permite dibujar un bloque de construcción con forma personalizada. Puede utilizarse para crear cosas como umbrales o plataformas. (Sólo edición Pro)
– La herramienta Cubierta rectangular agrega una cubierta rectangular. A diferencia de la cubierta automática, esta herramienta le permite especificar el área que debe ocupar la cubierta. (Sólo edición Pro)
– La herramienta Cubierta poligonal le permite agregar una cubierta de forma distinta a la rectangular. A diferencia de la cubierta automática, esta herramienta le permite especificar el área que debe ocupar la cubierta. (Sólo edición Pro)
Tenga en cuenta que el programa crea suelos y techos automáticamente en cuanto usted crea una habitación (una forma cerrada hecha de paredes). Por lo tanto, no tendrá que agregar techos ni suelos en la mayoría de los casos.

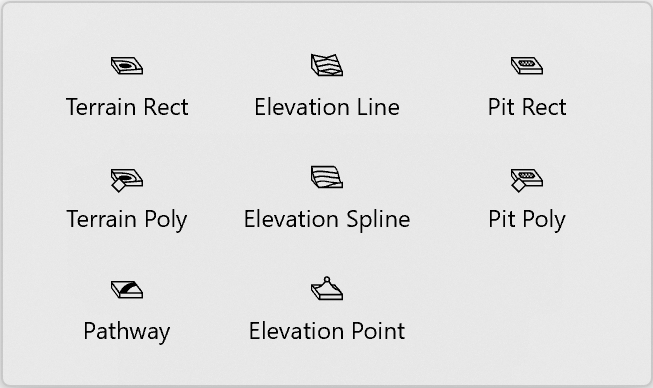

Las herramientas del conjunto de herramientas Sitio pueden crear un terreno con diferentes elevaciones y dibujar un camino.
– La herramienta Terreno rectangular agrega un terreno rectangular. (Sólo edición Pro)
– La herramienta Terreno poligonal le permite crear un terreno con forma personalizada. (Sólo edición Pro)
– La herramienta Camino agrega un camino. (Sólo edición Pro)
– La herramienta Línea de elevación agrega líneas de elevación poligonales. (Sólo edición Pro)
– La herramienta Spline de elevación es una herramienta de dibujo a mano alzada para añadir líneas de elevación. (Sólo edición Pro)
– La herramienta Punto de elevación agrega un punto cuya elevación puede cambiar. (Sólo edición Pro)
– La herramienta Hoyo rectangular agrega un hoyo rectangular. (Sólo edición Pro)
– La herramienta Hoyo poligonal le permite crear un hoyo con forma personalizada. (Sólo edición Pro)

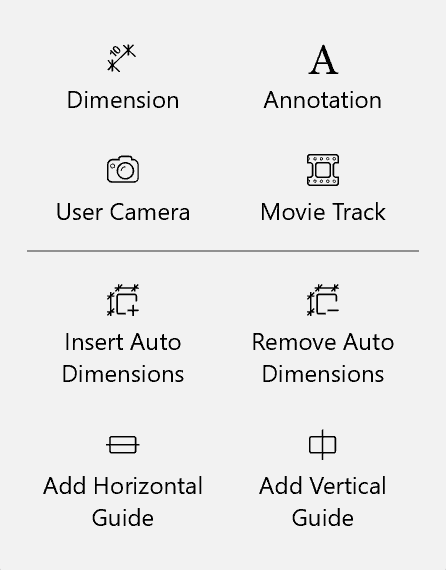

El conjunto de herramientas Accesorios contiene herramientas para añadir acotaciones, anotaciones de texto, cámaras, trayectorias de película y líneas de guía.
– La herramienta Acotación le permite medir la distancia entre puntos especificados.
– La herramienta Anotación agrega cuadros de texto para escribir o pegar texto.
– La herramienta Cámara de usuario agrega cámaras.
– La herramienta Trayectoria de película agrega cámaras de filmar para crear una trayectoria de película.
– La herramienta Insertar acotaciones automáticas muestra el tamaño de los segmentos de pared. También muestra el tamaño de las aberturas y la distancia de las aberturas a las esquinas.
– La herramienta Quitar acotaciones automáticas elimina todas las acotaciones añadidas automáticamente.
– La herramienta Agregar guía horizontal agrega una línea de guía horizontal. Por defecto, pasa por el centro de la vista 2D.
– La herramienta Agregar guía vertical agrega una línea de guía vertical. Por defecto, pasa por el centro de la vista 2D.
– La herramienta Panorama le permite agarrar y desplazarse por el plano de planta con el ratón.
– El botón Zoom le permite elegir la herramienta Acercar o Alejar.

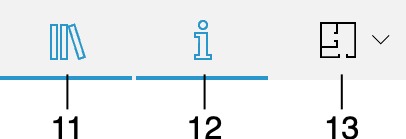

– Abrir o cerrar la Biblioteca que le da acceso a la biblioteca de materiales, la biblioteca de objetos y el Árbol de proyectos.
– Abrir o cerrar el Inspector.
– Mostrar la vista de plano 2D.
– Mostrar la vista de elevación 2D. (Sólo edición Pro)
– Mostrar las vistas 2D y 3D juntas en el «Modo dividido».
– Mostrar la vista 3D.
La mayoría de las herramientas permanecen activadas después de completar la acción dedicada. Por ejemplo, después de dibujar un suelo, puede dibujar otro sin necesidad de volver a activar la herramienta. Para desactivar una herramienta, haga clic en Seleccionar u otra herramienta.
Las reglas
La vista 2D puede mostrar reglas que le ayudarán a evaluar las distancias y los tamaños de los objetos. Para mostrar u ocultar las reglas, utilice la opción Mostrar reglas de la sección 2D de los Ajustes.
La unidad de medida actual aparece en la esquina de las reglas. Para elegir otra unidad, haga clic en ella y seleccione una en el menú que se abre. Este menú también tiene un comando que abre los Ajustes del proyecto con opciones adicionales.
Gestionar plantas
El botón de las plantas situado en la esquina inferior izquierda de la vista de plano 2D le permite trabajar con las plantas. La misma funcionalidad se puede encontrar en el Inspector.
La sección superior del menú contiene una lista de las plantas presentes en el proyecto y el nivel «Sitio». La planta activa se indica con una marca. Para activar otra planta, haga clic en ella en la lista.
Los comandos Agregar planta sobre la actual y Agregar planta bajo la actual en la sección inferior le permiten agregar una nueva planta al proyecto.
La opción Marcar planta actual como planta baja convierte la planta marcada en la lista en la planta baja.
El comando Eliminar planta actual elimina la planta activa junto con los objetos que se encuentran en ella.
