Trabalhando com telhados
Adicionando e excluindo telhados
O aplicativo permite adicionar telhados automáticos e personalizados. Ambos os tipos de telhado podem estar presentes no mesmo andar. Nesse caso, um telhado personalizado ocupa a área especificada, e um telhado automático ocupa o restante. É recomendável usar telhados automáticos sempre que possível. Os telhados personalizados estão disponíveis apenas na edição Pro.
Adicionando um telhado automático
Os telhados automáticos são projetados para ocupar todo o espaço disponível. Essa área é definida pelo contorno das paredes externas ou pelo contorno do piso.

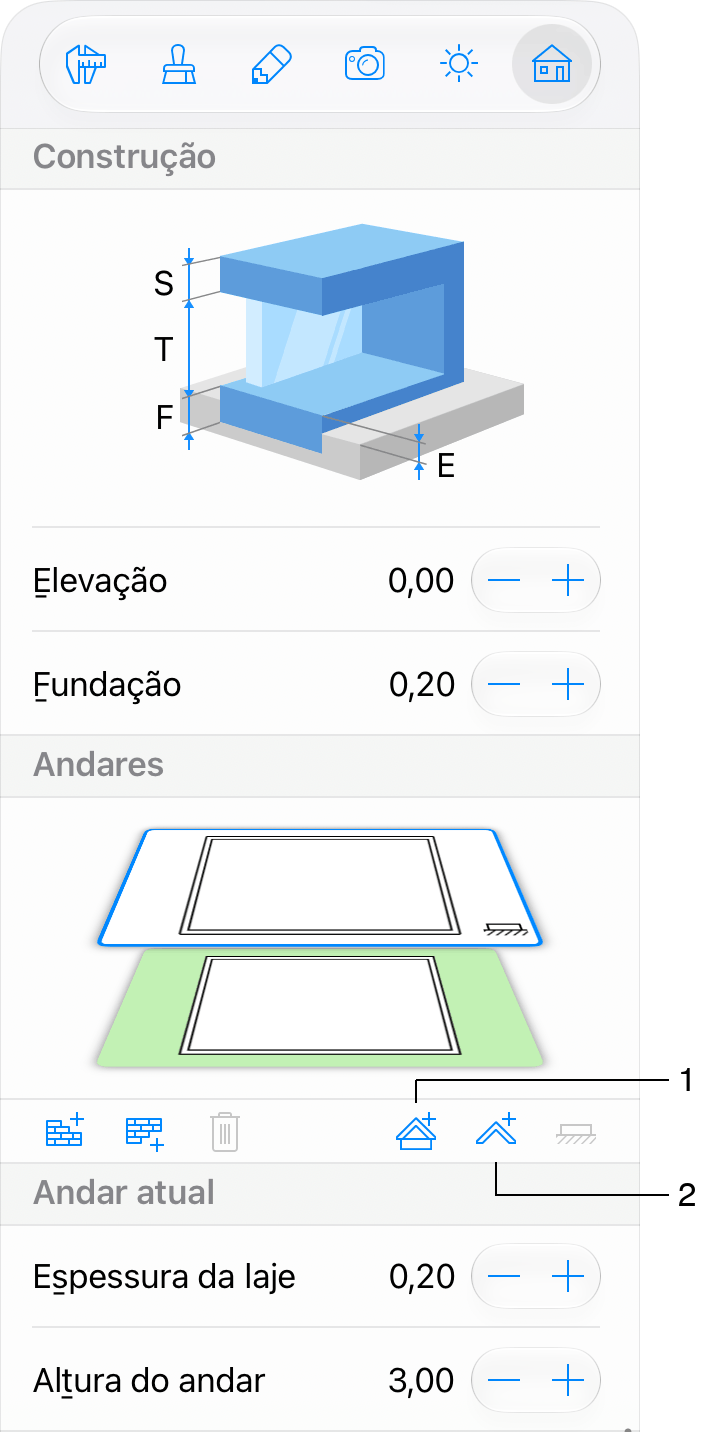

Para adicionar ou excluir um telhado automático, use a aba Edifício do Inspetor.
1 – Adicionar um telhado automático acima do andar atual.
2 – Adicionar um telhado automático no andar atual.
Para adicionar um telhado no andar atual ou acima dele, toque no botão correspondente no Inspetor. Se necessário, o andar superior será adicionado automaticamente. O aplicativo abrirá o Assistente de Telhado, onde você pode escolher o tipo de telhado (por exemplo, Duas águas ou Mansarda).
Depois que um telhado for adicionado, você poderá modificar suas propriedades usando o Inspetor. Para alterar o tipo de telhado usando o Assistente de Telhado, selecione o comando Alterar Tipo de Telhado no menu de contexto do telhado.
Depois que um telhado for criado, o botão correspondente no Inspetor muda sua função de adicionar para remover.
Para converter um telhado automático em um telhado personalizado, escolha Tornar Telhado Editável no menu de contexto do telhado. A operação inversa não é suportada. Para substituir um telhado personalizado por um telhado automático, exclua o telhado personalizado e adicione um novo telhado automático. Este recurso está disponível apenas na edição Pro.
Adicionando um telhado personalizado
Para adicionar um telhado retangular, ative a ferramenta Telhado retangular no conjunto de ferramentas Construção e desenhe o telhado na planta baixa. Toque na planta baixa e arraste o dedo para o lado. Isso especificará a posição de um canto do contorno do telhado. Retire o dedo da tela no ponto onde o canto oposto deve estar localizado.
Para adicionar um telhado poligonal, ative a ferramenta Telhado poligonal. Toque e arraste para criar um dos lados do telhado. Retire o dedo da tela para especificar a posição de um canto. Toque nos locais onde os outros cantos devem aparecer. Para parar de desenhar, toque no botão Concluir na barra de ferramentas.
Assim que você terminar de desenhar um telhado, o aplicativo abrirá o Assistente de Telhado onde você pode escolher o tipo de telhado.
Para alterar a forma ou o tamanho de um telhado personalizado na planta baixa, selecione o telhado e arraste uma das alças de canto ou lateral.
Para modificar a forma de um telhado personalizado, toque nele, mantenha pressionado e escolha Editar contorno no menu de contexto. Como atalho, você pode simplesmente tocar duas vezes no telhado. As alças de redimensionamento desaparecerão indicando o modo de edição de contorno. O aplicativo exibirá o contorno do objeto com alças nos cantos chamadas “pontos”. Para alterar a forma do contorno, você pode mover esses pontos.
Para adicionar um novo ponto, toque no contorno, mantenha pressionado e escolha Adicionar ponto. Para remover um ponto, toque nele, mantenha pressionado e selecione Remover ponto.
Você pode configurar as propriedades de um telhado personalizado no Inspetor. Para alterar o tipo de telhado usando o Assistente de Telhado, selecione o comando Alterar Tipo de Telhado no menu de contexto do telhado.
A funcionalidade descrita nesta subseção está disponível apenas na edição Pro.
Excluindo um telhado
Para excluir um telhado automático, selecione o andar onde o telhado está localizado e toque no botão Remover telhado automático do andar atual no Inspetor.
Para excluir um telhado personalizado, selecione-o e toque no botão Excluir. (Apenas na edição Pro)
O telhado também será removido se você excluir o andar em que ele se apoia.

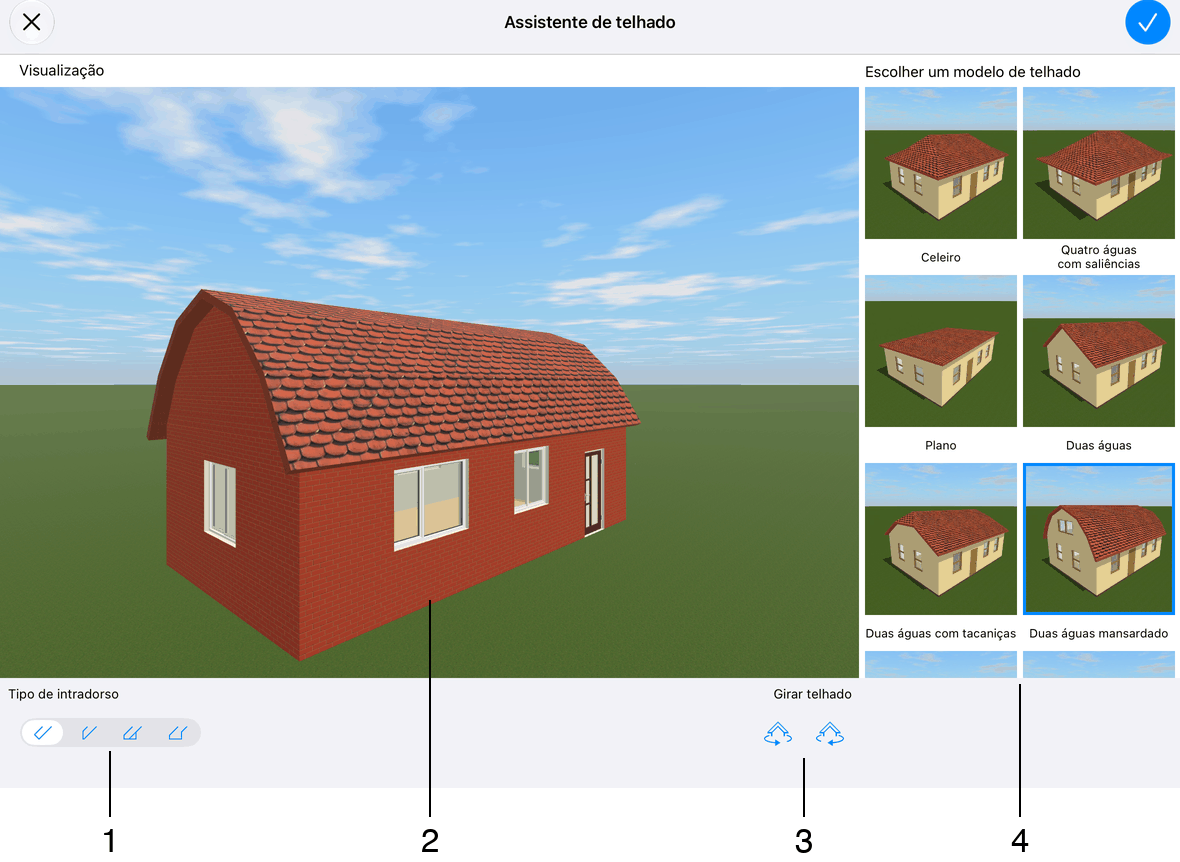

O assistente de telhado
O Assistente de Telhado ajuda você a adicionar um telhado padrão ao seu edifício.
1 – Tipo de intradorso. Você também pode alterá-lo na aba Propriedades do Objeto do Inspetor.
2 – Visualização do seu projeto com o telhado adicionado. Para girar a imagem, arraste-a. Para ampliar ou reduzir, junte ou afaste dois dedos.
3 – Orientação do telhado. Você pode girar o telhado em incrementos de 90 graus.
4 – Modelos de telhado.
Você também pode mover um telhado personalizado um andar acima ou abaixo usando os dois botões abaixo da visualização. (Apenas na edição Pro)
O Assistente de Telhado é aberto quando você adiciona um novo telhado e quando executa o comando Alterar Tipo de Telhado.
O comando Alterar Tipo de Telhado na verdade recria o telhado do zero. Isso significa que os materiais aplicados ao telhado original serão substituídos pelos padrão. Todos os objetos instalados no telhado (por exemplo, janelas ou mansardas) podem desaparecer. O mesmo acontece quando você chama o comando Tornar Telhado Editável. Portanto, você deve usar esses comandos o mais cedo possível no seu fluxo de trabalho.
