Работа с крышами

Добавление и удаление крыш

Приложение позволяет добавлять автоматические и пользовательские крыши. Оба типа крыш могут присутствовать на одном этаже. В этом случае пользовательская крыша занимает указанную область, а автокрыша — остальное пространство. Рекомендуется использовать автокрыши везде, где это возможно. Пользовательские крыши доступны только в редакции Pro.

Добавление автокрыши

Автокрыши спроектированы так, чтобы занимать всё доступное пространство. Эта область определяется контуром внешних стен или контуром перекрытия.

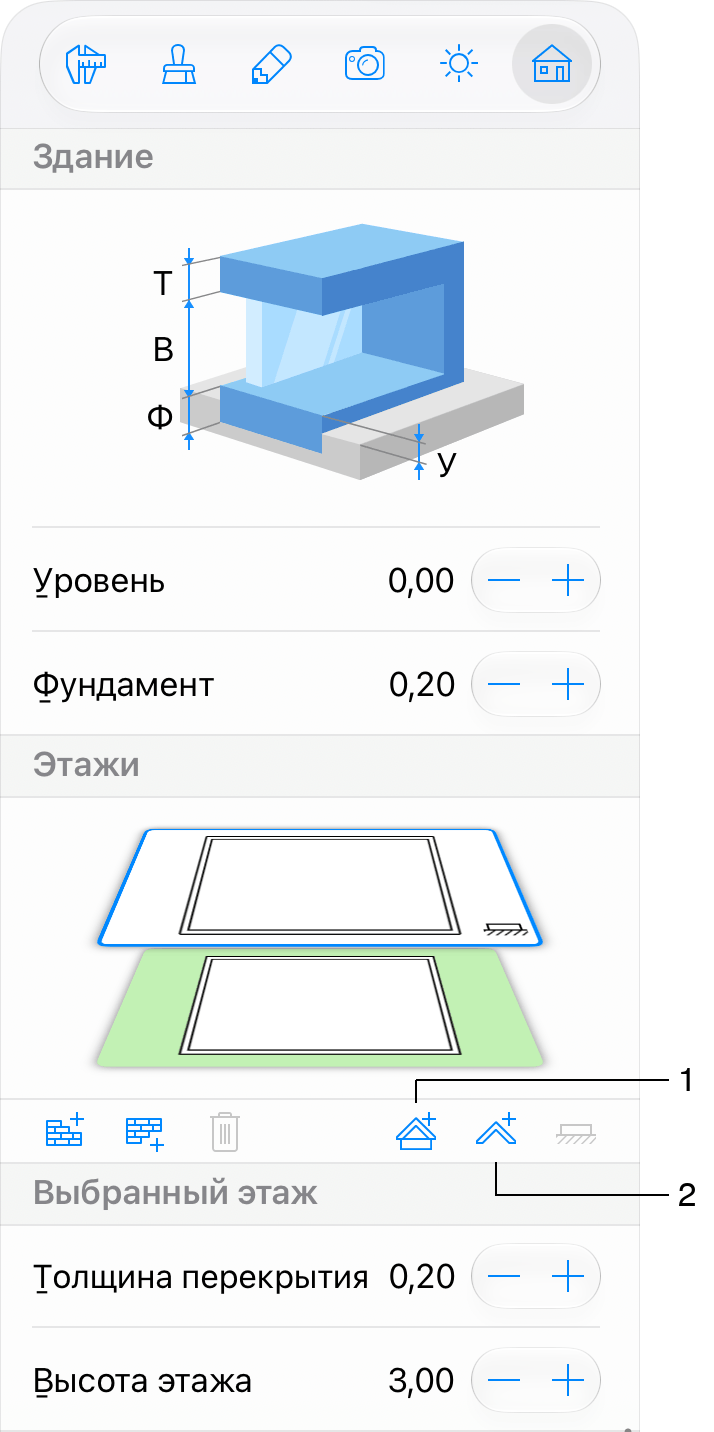

Для добавления или удаления автокрыши используйте вкладку Здание в Инспекторе.

1 – Добавить автокрышу над текущим этажом.

2 – Добавить автокрышу на текущий этаж.

Чтобы добавить крышу на текущий этаж или над ним, нажмите соответствующую кнопку в Инспекторе. При необходимости верхний этаж будет добавлен автоматически. Приложение откроет Мастер крыш, где вы сможете выбрать тип крыши (например, двускатная или мансардная).

После добавления крыши вы можете изменить ее параметры с помощью Инспектора. Чтобы изменить тип крыши с помощью Мастера крыш, выберите команду Изменить тип крыши в контекстном меню крыши.

После создания крыши соответствующая кнопка в Инспекторе меняет функцию с добавления на удаление.

Чтобы преобразовать автокрышу в пользовательскую, выберите Сделать крышу редактируемой из контекстного меню крыши. Обратная операция не поддерживается. Чтобы заменить пользовательскую крышу автокрышей, удалите пользовательскую крышу и добавьте новую автокрышу. Эта функция доступна только в редакции Pro.

Добавление пользовательской крыши

Чтобы добавить прямоугольную крышу, активируйте инструмент Крыша прямоугольная в наборе инструментов Здание и нарисуйте крышу на плане этажа. Коснитесь пальцем плана этажа и ведите им в сторону. Так задается положение угла контура крыши. Уберите палец с экрана в месте, где должен находиться противоположный угол.

Чтобы добавить многоугольную крышу, активируйте инструмент Крыша многоугольная. Коснитесь пальцем плана этажа и потащите, чтобы создать одну из сторон крыши. Уберите палец с экрана, чтобы задать положение угла. Нажмите в местах, где должны находиться остальные углы. Чтобы закончить рисование, нажмите кнопку Завершить на панели инструментов.

Как только вы закончите рисование крыши, приложение откроет Мастер крыш, где вы сможете выбрать тип крыши.

Чтобы изменить форму или размер пользовательской крыши на плане этажа, выберите крышу и перетащите один из маркеров угла или стороны.

Чтобы изменить форму пользовательской крыши, нажмите на нее и удерживайте, затем выберите в контекстном меню Редактировать контур. Также можно просто дважды нажать на крышу. Маркеры изменения размера исчезнут — это означает режим редактирования контура. Приложение отобразит контур объекта с маркерами в углах, называемыми «точками». Чтобы изменить форму контура, переместите эти точки.

Чтобы добавить новую точку, нажмите на контур и удерживайте, затем выберите Добавить точку. Чтобы удалить точку, нажмите на нее и удерживайте, затем выберите Удалить точку.

Параметры пользовательской крыши можно задать в Инспекторе на вкладке Параметры объектов. Чтобы изменить тип крыши с помощью Мастера крыш, выберите команду Изменить тип крыши в контекстном меню крыши.

Функциональность, описанная в этом разделе, доступна только в редакции Pro.

Удаление крыши

Чтобы удалить автокрышу, выберите этаж, на котором она расположена, и нажмите кнопку Удалить автокрышу на текущем этаже в Инспекторе.

Чтобы удалить пользовательскую крышу, выберите ее и нажмите кнопку Удалить. (Только в редакции Pro)

Крыша также будет удалена при удалении этажа, на котором она опирается.

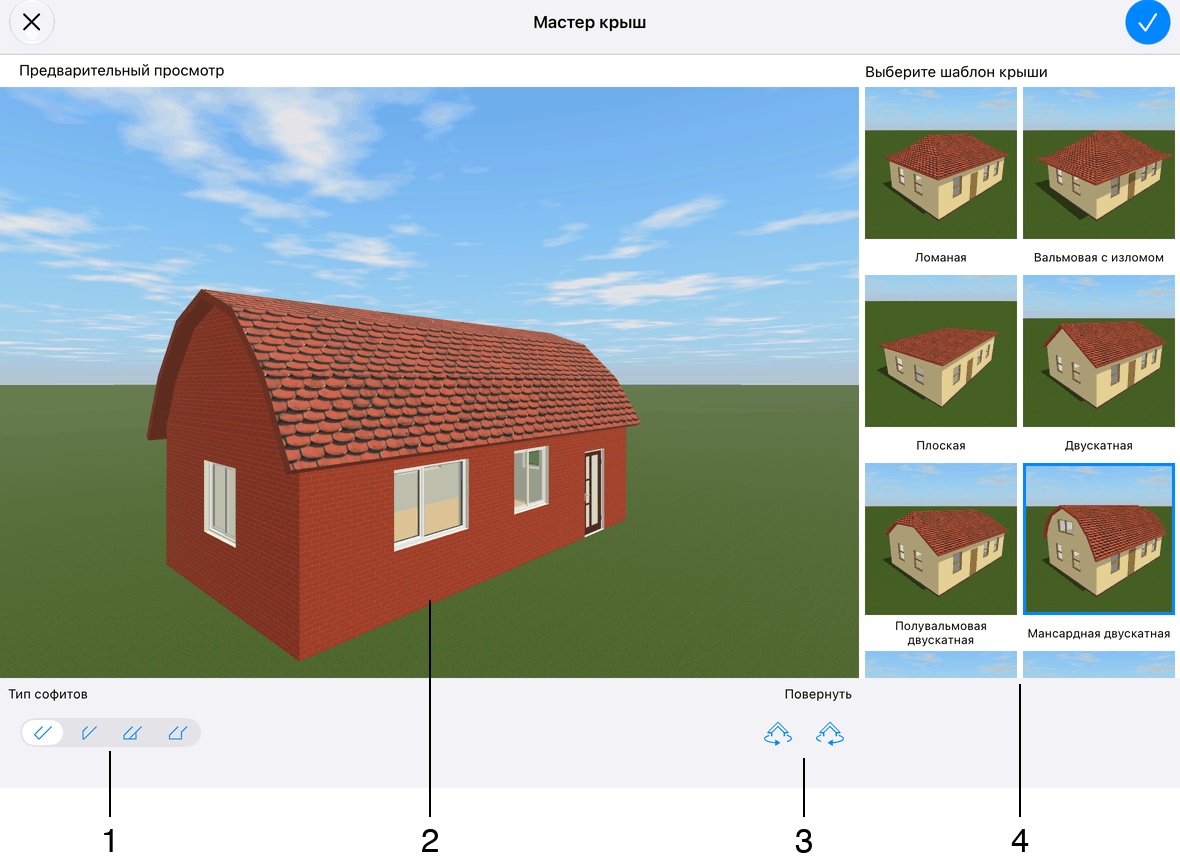

Мастер крыш

Мастер крыш помогает добавить стандартную крышу к вашему зданию.

1 – Тип свеса. Его также можно изменить на вкладке Параметры объектов в Инспекторе.

2 – Предварительный просмотр проекта с добавленной крышей. Чтобы повернуть изображение, перетащите его. Для изменения масштаба сведите или разведите пальцы.

3 – Ориентация крыши. Крышу можно поворачивать с шагом 90 градусов.

4 – Шаблоны крыш.

Также можно переместить пользовательскую крышу на один этаж вверх или вниз с помощью двух кнопок под областью предварительного просмотра. (Только в редакции Pro)

Мастер крыш открывается при добавлении новой крыши и при выполнении команды Изменить тип крыши.

Команда Изменить тип крыши фактически пересоздает крышу с нуля. Это означает, что материалы, примененные к исходной крыше, будут заменены материалами по умолчанию. Все объекты, установленные в крышу (например, окна или люкарны), могут исчезнуть. То же самое происходит при выполнении команды Сделать крышу редактируемой. Поэтому рекомендуется использовать эти команды как можно раньше в процессе работы.
