Linie pomocnicze i siatka

Linie pomocnicze

Linie pomocnicze służą do wyrównywania obiektów na rzucie kondygnacji lub w widoku elewacji, a także do znacznikowania układu przed rysowaniem lub umieszczaniem obiektów.

Aby dodać linię pomocniczą, umieść wskaźnik myszy nad linijką i naciśnij oraz przytrzymaj lewy przycisk myszy. Następnie przeciągnij i upuść linię pomocniczą na rysunku. Możesz również wybrać element Pozioma linia pomocnicza lub Pionowa linia pomocnicza z menu Wstaw.

Aby zaznaczyć linię pomocniczą, kliknij ją. Pasek Informacje, który znajduje się nad poziomą linijką, wyświetla współrzędną zaznaczonej linii pomocniczej.

Kursor zmienia się w dwukierunkową strzałkę po przesunięciu go nad linię pomocniczą. W tym momencie możesz kliknąć linię pomocniczą prawym przyciskiem myszy, aby otworzyć jej menu kontekstowe.

Aby przesunąć linię pomocniczą, przeciągnij ją myszą.

Aby usunąć linię pomocniczą, zaznacz ją i naciśnij klawisz Delete.

Podobnie jak inne obiekty, linie pomocnicze są wymienione w Drzewie projektu, gdzie można je zablokować lub uczynić niewidocznymi.

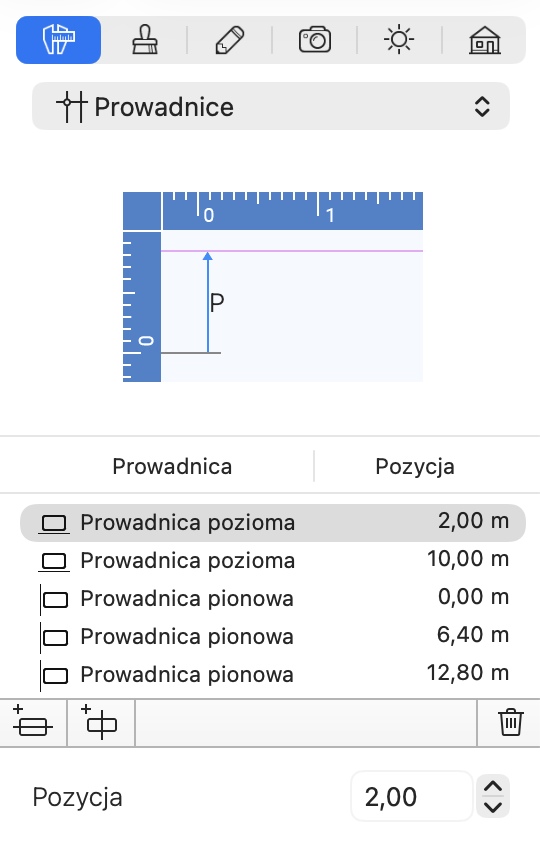

Zarządzanie liniami pomocniczymi w Inspektorze

Karta Właściwości obiektu Inspektora zawiera listę linii pomocniczych obecnych na bieżącym poziomie (kondygnacja lub Teren). Inspektor umożliwia dodawanie i usuwanie linii pomocniczych za pomocą przycisków poniżej listy.

Oprócz przeciągania linii pomocniczych na rzucie kondygnacji lub w widoku elewacji można zmienić położenie linii pomocniczej za pomocą pola Pozycja.

Inteligentne linie pomocnicze

W programie dostępne są również inteligentne linie pomocnicze. Inteligentne linie pomocnicze to tymczasowe linie pomocnicze pojawiające się podczas rysowania ścian, podłóg lub sufitów oraz podczas przesuwania obiektów.
