Obiekty pomocnicze

Obrazy

Obrazy na rzucie kondygnacji i w widoku elewacji

Obrazy można dodawać do rzutu kondygnacji lub widoku elewacji w celu wyświetlenia logo lub innych informacji.

Aby dodać obraz, otwórz widok planu 2D lub widok elewacji i wybierz polecenie menu Wstaw > Obraz. Możesz również przeciągnąć obraz z Findera do widoku planu 2D lub widoku elewacji i tam go upuścić. Obrazy dodane w ten sposób nie są widoczne w widoku 3D.

Jeśli masz rysunek rzutu kondygnacji w formacie graficznym, takim jak PDF, TIFF lub JPEG, możesz umieścić go w widoku planu 2D, aby zobaczyć, gdzie rysować ściany lub umieszczać obiekty w projekcie.

Właściwości obrazu znajdują się na karcie Właściwości obiektów w Inspektorze. Można tam znaleźć narzędzia do dostosowywania rozmiaru obrazu, obracania go lub odbijania lustrzanego, a także do zmiany jego przezroczystości.

Aby zmienić rozmiar obrazu, użyj uchwytów na jego ramce lub wpisz nowy rozmiar w Inspektorze. Aby wyświetlić obraz w odpowiedniej skali, możesz użyć narzędzia Wymiar. Rozmiar obrazu w Inspektorze jest wyświetlany w jednostkach miary wybranych dla całego projektu.

Aby obrócić obraz, użyj jego uchwytu obrotu.

Drzewo projektu umożliwia kontrolowanie opcji Widoczność i Blokada.

Obrazy w widoku 3D

Istnieją dwa sposoby wyświetlania obrazu w widoku 3D:

• Zastosowanie obrazu do obiektu jako tekstury w sposób opisany poniżej.
• Zaimportowanie obrazu jako obiektu Obraz 3D.

Aby zastosować teksturę do obiektu:

• Utwórz niestandardowy materiał, a następnie zastosuj go do obiektu.
• Przeciągnij obraz z Findera i upuść go na obiekt w widoku 3D. Szczegółowe instrukcje znajdziesz poniżej w sekcji Tworzenie obrazu ściennego.

Tworzenie nowego materiału pozwala go dostosować przed zastosowaniem. Możesz też zapisać go w bibliotece do późniejszego użytku. Metoda „przeciągnij i upuść” jest najprostsza i preferowana przy jednorazowych zastosowaniach.

Tworzenie obrazu ściennego

Aby utworzyć obraz ścienny, możesz przeciągnąć obraz bezpośrednio na obiekt. Program automatycznie utworzy niestandardowy materiał i umieści go w kategorii z zaimportowanymi materiałami. Tekstura najprawdopodobniej będzie kafelkowana na powierzchni obiektu. Poniższe kroki wyjaśniają, jak dopasować teksturę do obiektu.

Pamiętaj, że rozmiar tekstury jest ograniczony, dlatego importowanie obrazów o bardzo wysokiej rozdzielczości nie jest zalecane.

Aby utworzyć obraz ścienny:

1. Określ współczynnik proporcji obrazu. W tym celu otwórz obraz w aplikacji Preview i naciśnij Cmd-I. Przyjmijmy, że szerokość obrazu wynosi 533 piksele, a wysokość 421 pikseli. Współczynnik proporcji wynosi wtedy 533 / 421 = 1,26
2. Dodaj panel ścienny z biblioteki do projektu.

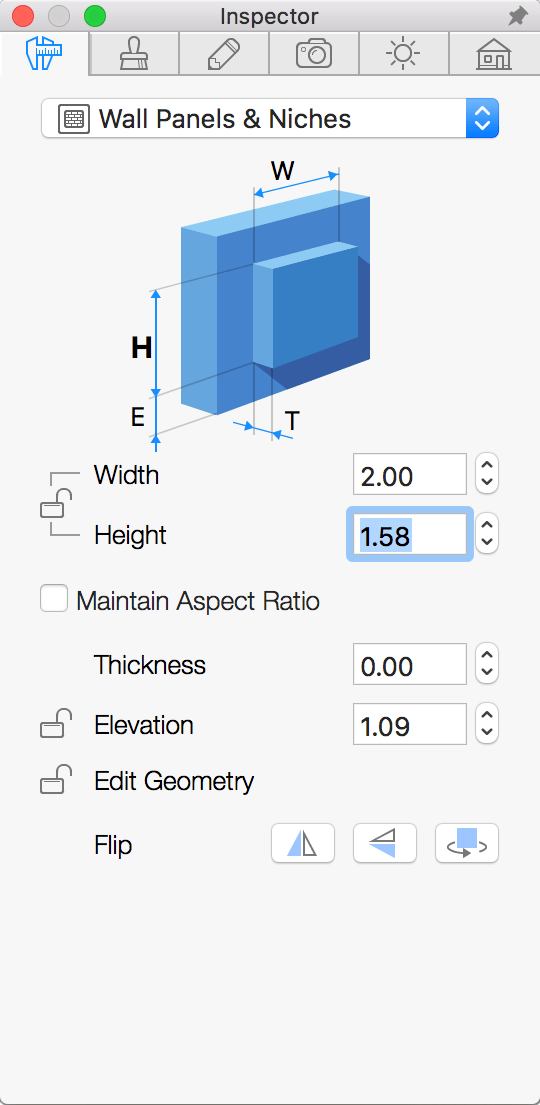

3. Zmień rozmiar panelu na karcie Właściwości obiektów w Inspektorze. Przyjmijmy, że potrzebna szerokość to 2 m. Wysokość zostanie obliczona na podstawie współczynnika proporcji obrazu:
   2 / 1,26 = 1,58 m


4. Przeciągnij obraz z Findera i upuść go na panel ścienny.

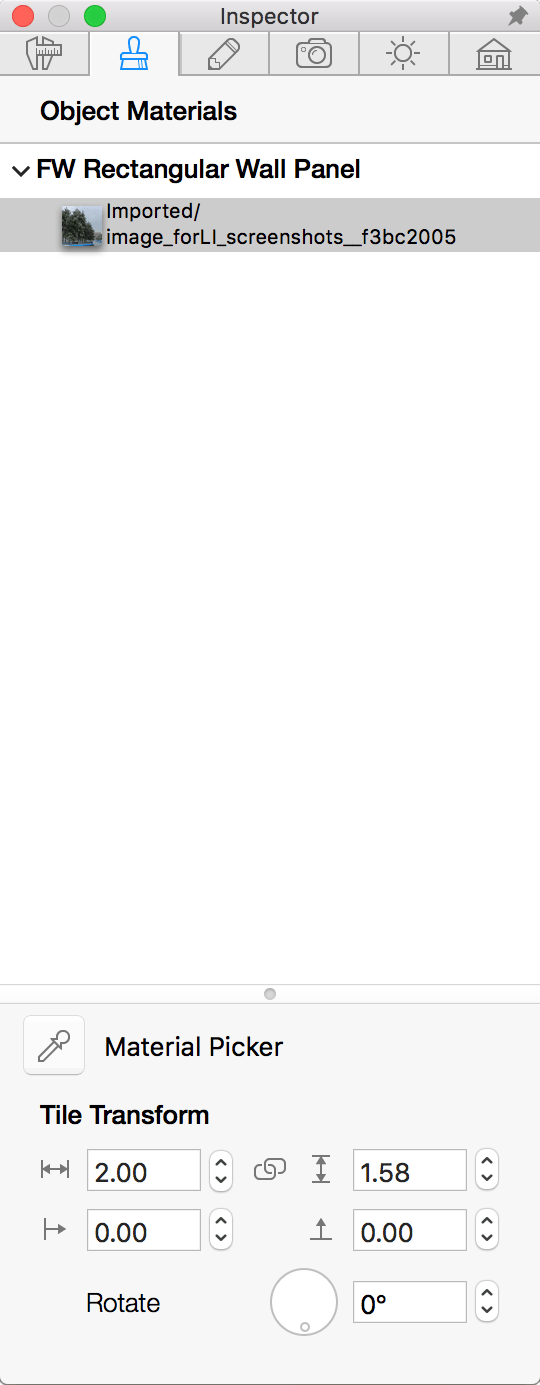

5. Obraz jest kafelkowany. Popraw to za pomocą narzędzia Przekształcenie kafelka na karcie Materiały obiektów w Inspektorze. Upewnij się, że opcja Zachowaj proporcje tekstury jest włączona (wskazuje to ikona łańcucha). Wpisz jeden z wymiarów obrazu, np. szerokość.



Teksturę możesz stosować do innych obiektów w ten sam sposób. Pamiętaj jednak, że narzędzie Przekształcenie kafelka działa tylko ze ścianami, panelami ściennymi, sufitami i podłogami.
