Направляющие и сетка

Направляющие

Направляющие используются для выравнивания объектов на плане этажа или в вертикальном виде, а также для разметки плана перед рисованием или размещением объектов.

Чтобы добавить направляющую, наведите указатель мыши на линейку и нажмите и удерживайте левую кнопку мыши. Затем перетащите направляющую на чертеж. Также можно выбрать пункт Горизонтальная направляющая или Вертикальная направляющая в меню Вставка.

Чтобы выбрать направляющую, нажмите на нее. Строка информации над горизонтальной линейкой показывает координату выбранной направляющей.

При наведении курсора на направляющую он меняется на двунаправленную стрелку. В этот момент можно нажать на направляющую правой кнопкой мыши для открытия контекстного меню.

Чтобы переместить направляющую, перетащите ее мышью.

Чтобы удалить направляющую, выберите ее и нажмите клавишу Delete.

Как и другие объекты, направляющие перечислены в Дереве проекта, где их можно блокировать или скрывать.

Управление направляющими в Инспекторе

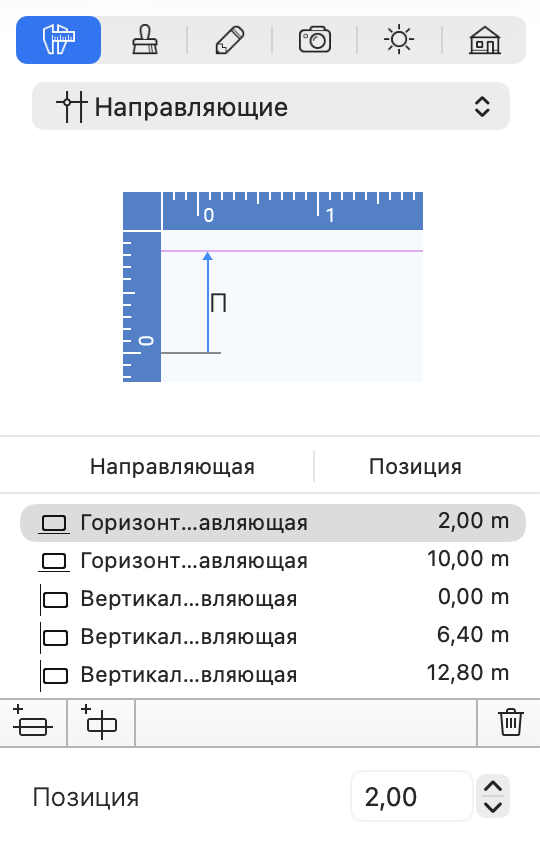

На вкладке Параметры объектов в Инспекторе перечислены направляющие, присутствующие на текущем уровне (этаже или участке). В Инспекторе можно добавлять и удалять направляющие с помощью кнопок под списком.

Помимо перетаскивания направляющих на плане этажа или в вертикальном виде, можно изменить положение направляющей с помощью поля Позиция.

Смарт-направляющие

В программе также есть смарт-направляющие. Это временные направляющие, которые появляются при рисовании стен, полов или потолков, а также при перемещении объектов.
