Напрямні та сітка

Напрямні

Напрямні використовуються для вирівнювання об’єктів на плані поверху або у вертикальному виді, а також для розмітки плану перед малюванням або розміщенням об’єктів.

Щоб додати напрямну, наведіть вказівник миші на лінійку і натисніть та утримуйте ліву кнопку миші. Потім перетягніть напрямну на креслення. Також можна вибрати пункт Горизонтальна напрямна або Вертикальна напрямна в меню Вставка.

Щоб вибрати напрямну, натисніть на неї. Рядок інформації над горизонтальною лінійкою показує координату вибраної напрямної.

Під час наведення курсору на напрямну він змінюється на двонапрямлену стрілку. У цей момент можна натиснути на напрямну правою кнопкою миші для відкриття контекстного меню.

Щоб перемістити напрямну, перетягніть її мишею.

Щоб видалити напрямну, виберіть її і натисніть клавішу Delete.

Як і інші об’єкти, напрямні перелічені в Дереві проєкту, де їх можна заблокувати або сховати.

Керування напрямними в Інспекторі

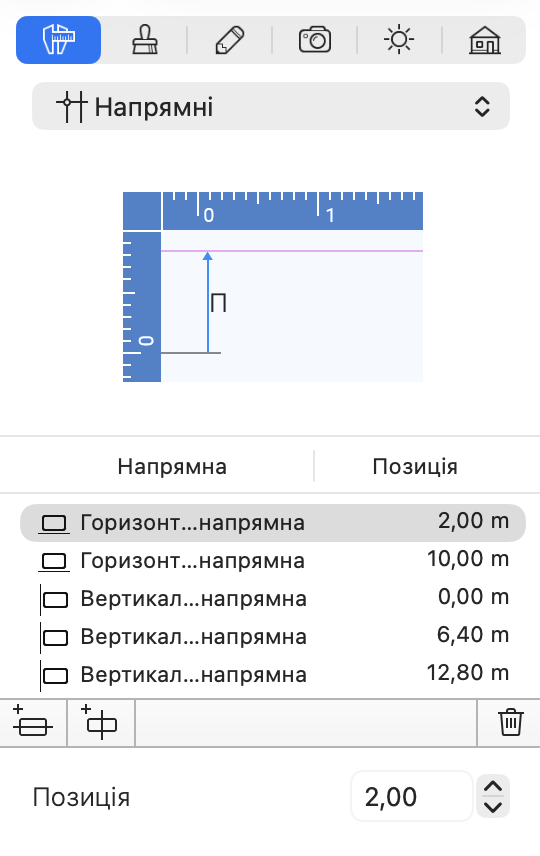

На вкладці Параметри об’єктів в Інспекторі перелічені напрямні, присутні на поточному рівні (поверсі або ділянці). В Інспекторі можна додавати і видаляти напрямні за допомогою кнопок під списком.

Крім перетягування напрямних на плані поверху або у вертикальному виді, можна змінити положення напрямної за допомогою поля Позиція.

Смарт-напрямні

У програмі також є смарт-напрямні. Це тимчасові напрямні, які з’являються під час малювання стін, підлог або стель, а також під час переміщення об’єктів.
