Praca z obiektami

Schody

Typ obiektu Schody różni się od innych możliwością tworzenia otworu w suficie powyżej. Jeśli zaimportowałeś model 3D schodów, program domyślnie ustawia go jako typ Meble. Aby zastosować właściwy typ obiektu, użyj okna dialogowego Typ i reprezentacja.

Operacje wspólne dla wszystkich typów obiektów są omówione w sekcji Podstawy. Obejmuje to:

• Dodawanie i usuwanie obiektów
• Zaznaczanie obiektów
• Przesuwanie obiektów
• Obracanie obiektów

Sekcja Stosowanie materiałów wyjaśnia, jak stosować materiały do obiektów.

Właściwości obiektu w Inspektorze

Większość parametrów schodów znajduje się w Inspektorze, gdzie można zmieniać właściwości geometryczne obiektu lub konfigurować wygląd obiektu na rzucie kondygnacji lub w widoku 3D.

Właściwości geometryczne

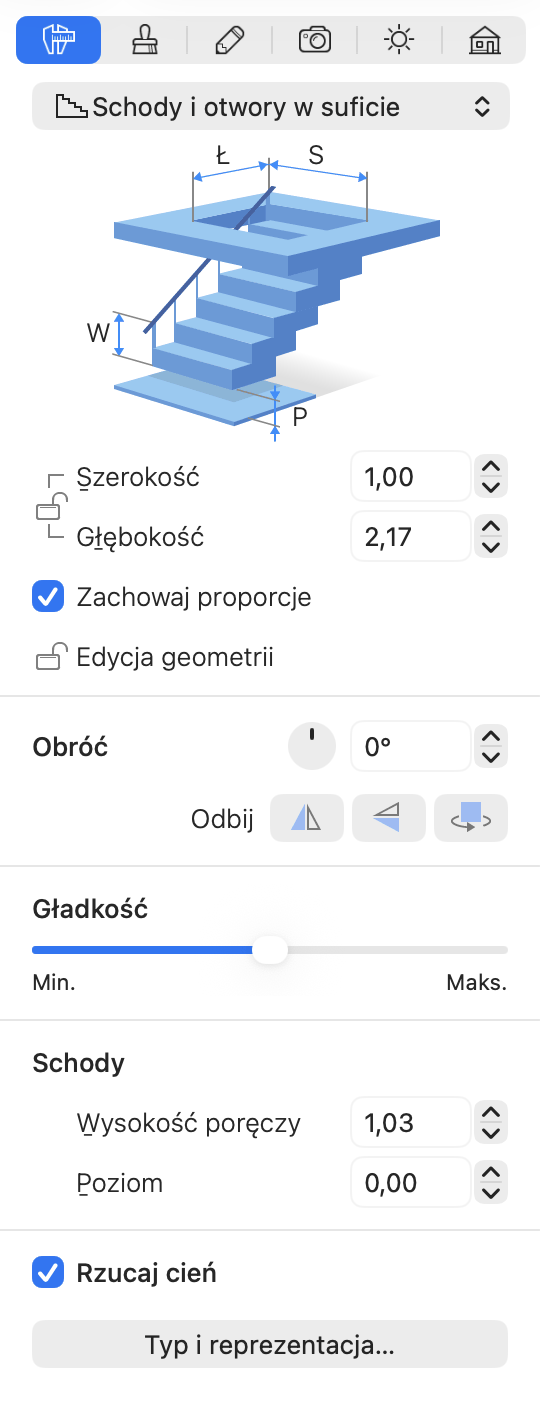

Właściwości geometryczne schodów można znaleźć na karcie Właściwości obiektu w Inspektorze.

Aby zmienić rozmiar obiektu, upewnij się, że jego wymiary są odblokowane w Inspektorze. Następnie wprowadź nowe wartości. Aby proporcjonalnie zmienić rozmiar obiektu, wybierz opcję Zachowaj proporcje.

Aby bezpośrednio zmienić rozmiar obiektu na rzucie kondygnacji, przeciągnij jeden z uchwytów na ramce zaznaczenia obiektu. Uchwyty nie są wyświetlane, gdy wymiary obiektu są zablokowane.

Aby obrócić obiekt, użyj narzędzia Obróć w Inspektorze lub uchwytu obrotu na rzucie kondygnacji.

Przyciski Odbij w Inspektorze pozwalają odwrócić lub obrócić schody. Ten zestaw narzędzi zawiera trzy przyciski: Odbij poziomo, Odbij w głąb i Obróć o 180 stopni. Wszystkie z nich wpływają na obiekt zarówno w widoku 2D, jak i 3D.

Program automatycznie dostosowuje wysokość schodów do wysokości kondygnacji. Dlatego nie ma możliwości bezpośredniej zmiany wysokości obiektu. Mimo to pewne korekty można wprowadzić za pomocą dwóch parametrów opisanych poniżej.

Parametr Wysokość poręczy służy do uwzględnienia wysokości poręczy. Jeśli schody nie mają poręczy, górny stopień pokrywa się z górną częścią modelu 3D. Pozwala to programowi automatycznie dopasować górny stopień do poziomu podłogi kondygnacji powyżej. Gdy istnieje poręcz, górny stopień znajduje się gdzieś poniżej niej. W związku z tym należy podać wysokość poręczy w Inspektorze, aby górny stopień pokrywał się z poziomem podłogi. Wysokość poręczy to odległość między podłogą górnej kondygnacji a górną częścią modelu 3D.

Parametr Poziom określa odległość między dolną częścią obiektu schodów a podłogą. Domyślnie schody zajmują całą przestrzeń między podłogą a sufitem. Zwiększając Poziom, możesz podnieść dolny poziom schodów. Można to wykorzystać, gdy schody mają stać na szczycie podestu.

Gdy schody prowadzą na podest poniżej poziomu sufitu i otwór w suficie nie jest potrzebny, należy zmienić typ obiektu ze Schody na Meble w oknie dialogowym Typ i reprezentacja.

Edytowanie kształtu otworu

Sposób edytowania otworu w suficie jest opisany w sekcji Dostosowywanie kształtu otworów.

Możliwość edytowania kształtu otworu jest przydatna podczas pracy z zaimportowanymi schodami. Program tworzy domyślny otwór na podstawie konturu schodów widocznego z góry. Może być konieczna zmiana jego kształtu lub rozmiaru.
