Вспомогательные объекты

Изображения

Изображения на плане этажа и в вертикальном виде

Изображения можно добавлять на план этажа или в вертикальный вид для отображения логотипа или иной информации.

Чтобы добавить изображение, откройте 2D план или вертикальный вид и выберите команду меню Вставка > Изображение. Также можно перетащить изображение из Finder на 2D план или вертикальный вид. Добавленные таким образом изображения не видны в 3D виде.

Если план этажа существует в графическом формате, например PDF, TIFF или JPEG, его можно разместить на 2D плане, чтобы видеть, где рисовать стены или размещать объекты.

Свойства изображения находятся на вкладке Параметры объектов в Инспекторе. Здесь доступны инструменты для изменения размера, поворота и зеркального отражения изображения, а также изменения его прозрачности.

Для изменения размера изображения используйте маркеры на его рамке или введите новый размер в Инспекторе. Для отображения изображения в правильном масштабе можно воспользоваться инструментом Размер. Размер изображения в Инспекторе отображается в единицах измерения, выбранных для всего проекта.

Чтобы повернуть изображение, воспользуйтесь его маркером поворота.

Дерево проекта позволяет управлять параметрами Видимость и Блокировка.

Изображения в 3D виде

Существует два способа отображения изображения в 3D виде:

• Применить изображение к объекту в качестве текстуры, как описано ниже.
• Импортировать изображение как объект 3D-изображение.

Чтобы применить текстуру к объекту:

• Создайте пользовательский материал, а затем примените его к объекту.
• Перетащите изображение из Finder и опустите его на объект в 3D виде. Подробные инструкции см. в разделе Создание картины на стене.

При создании нового материала вы можете настроить его перед применением. Материал также можно сохранить в библиотеке для дальнейшего использования. Метод перетаскивания — самый простой и предпочтительный для разового использования.

Создание картины на стене

Чтобы создать картину на стене, можно перетащить изображение непосредственно на объект. Программа автоматически создаст пользовательский материал и поместит его в категорию с импортированными материалами. Текстура, скорее всего, будет многократно повторяться на поверхности объекта. В следующих шагах объясняется, как подогнать текстуру под объект.

Имейте в виду, что размер текстуры ограничен, поэтому импортировать изображения очень высокого разрешения не рекомендуется.

Чтобы создать картину на стене:

1. Определите соотношение сторон изображения. Для этого откройте изображение в приложении Просмотр и нажмите Cmd-I. Предположим, ширина изображения — 533 пикселя, высота — 421 пиксель. Тогда соотношение сторон равно 533 / 421 = 1,26.
2. Добавьте стенную панель из библиотеки в проект.

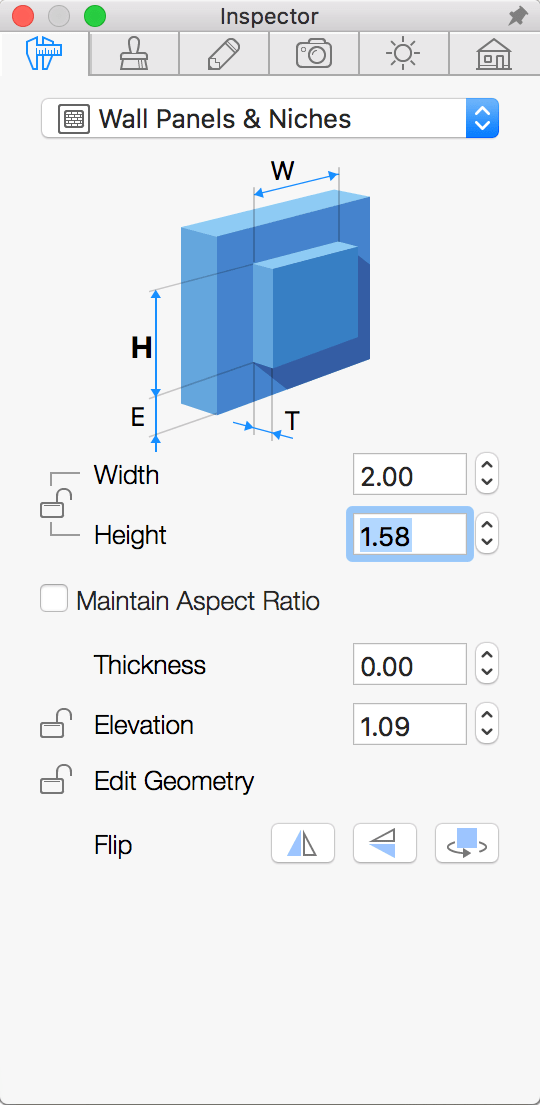

3. Измените размер панели с помощью вкладки Параметры объектов в Инспекторе. Предположим, нам нужна ширина 2 м. Высота рассчитывается по соотношению сторон изображения:
   2 / 1,26 = 1,58 м


4. Перетащите изображение из Finder и опустите его на стенную панель.

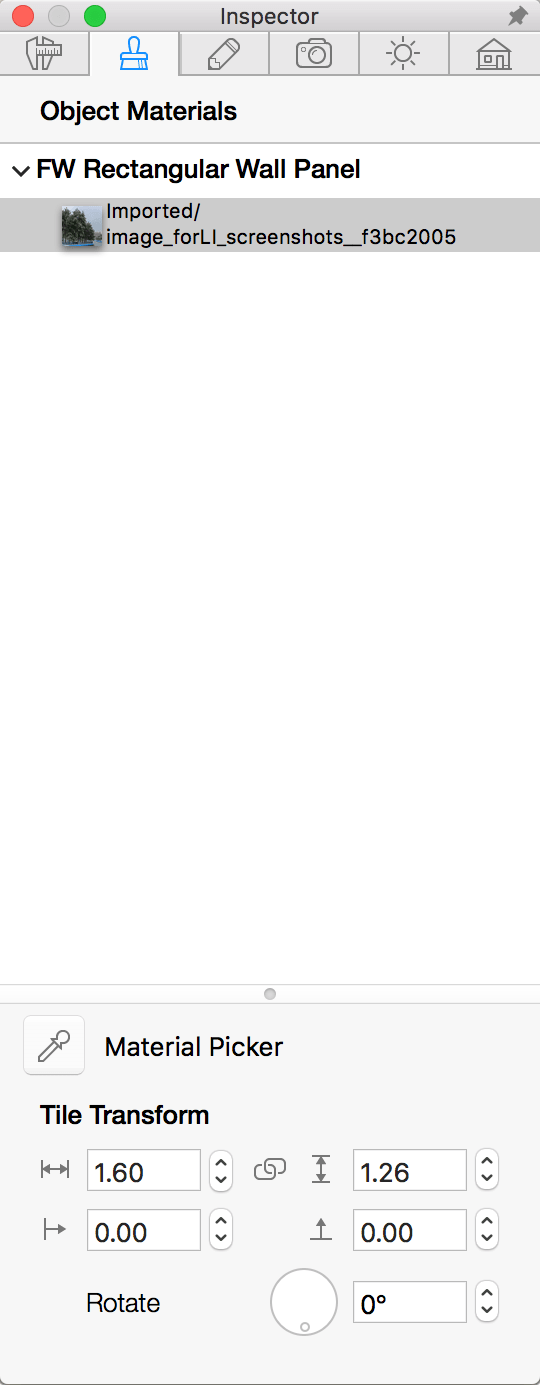

5. Изображение отображается с повторением. Исправьте это с помощью инструмента Текстурирование на вкладке Материалы объекта в Инспекторе. Убедитесь, что включен параметр Сохранять соотношение сторон текстуры (обозначается значком цепочки). Введите один из размеров изображения, например ширину.



Аналогичным образом можно применять текстуры к другим объектам. Однако важно помнить, что инструмент Текстурирование работает только со стенами, стенными панелями, потолками и полами.
