Робота з дахами

Введення в дахи

Дах — це окремий тип об’єкта. Як і стіни, дахи створюються безпосередньо в програмі і не можуть бути імпортовані. Під час створення даху програма враховує вибраний стиль (шаблон, вибраний у Майстрі дахів) і контур зовнішніх стін.

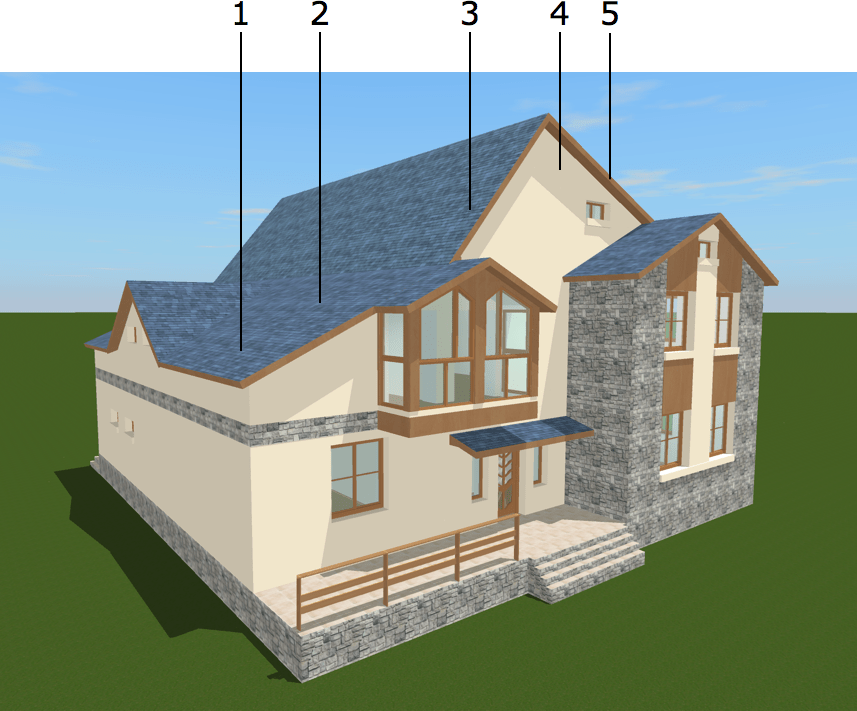

У будь-якого даху є кілька сторін. Фронтони також вважаються сторонами даху. Таким чином, 1, 4 і 5 на малюнку — сторони даху. Сторона даху може складатися з кількох сегментів. Сторона 1 має два сегменти: 2 і 3.

Як і інші об’єкти, дахи перелічені в Дереві проєкту. Сторони даху відображаються в Дереві проєкту як вкладені елементи відповідного даху.

Програма може додати дах до будь-якого поверху, який повністю або частково відкритий. Новий об’єкт автодаху зазвичай займає всю верхню частину верхнього поверху. Автодах динамічно змінює форму під час зміни конфігурації зовнішніх стін на нижньому поверсі. Висота даху не обмежена висотою відповідного поверху.

Програма також підтримує користувацькі дахи (Тільки в редакції Pro). Користувач може задати контур, який займає дах, і редагувати форму цього контуру. Якщо автоматичні та користувацькі дахи розташовані в одній зоні, користувацький дах займає місце, задане користувачем, а автодах — решту. Кілька дахів не можуть об’єднуватися в один.

Щоб створити мансардне вікно, можна встановити вікно в дах.

Щоб застосувати новий матеріал до даху, перетягніть його з бібліотеки на дах у 3D виді. Докладніше див. у розділі Застосування матеріалів. Панелі можна використовувати для створення ділянок з різними матеріалами або кольорами на поверхні даху.

Типи дахів

Майстер дахів дає змогу вибрати один з основних типів: двосхилий, вальмовий, мансардний та інші. Складніший дах можна створити шляхом додавання і видалення сегментів схилів і зміни їхніх кутів. Параметри даху розташовані на вкладці Параметри об’єктів в Інспекторі.

Після додавання даху до проєкту ви можете знову відкрити Майстер дахів, вибравши команду Змінити тип даху… з контекстного меню даху, і вибрати інший тип.

Використання панелей, прорізів і ніш з дахами

Щоб додати на дах панель, проріз або нішу, перетягніть потрібний елемент з бібліотеки об’єктів на дах. Це працює так само, як і зі стінами.

Будь-який з цих елементів можна намалювати безпосередньо на даху у Вертикальному 2D виді. (Тільки в редакції Pro)
