使用对象

建筑物块

建筑物块是一种对象类型，外观与对象资料库“形状”部分的物块非常相似。不过，两者有两个主要区别：与资料库对象不同，您需要在平面图上绘制建筑物块才能创建它；您还可以对建筑物块使用瓷砖转换工具，而大多数资料库对象不支持此功能。

本节中描述的功能仅在 Pro 版中提供。

要添加矩形建筑物块，请激活建筑工具集中的矩形建筑物块工具，然后在平面图上绘制该物块。按住鼠标按钮开始绘制矩形，然后将光标移动到新位置并释放按钮。

要添加多边形建筑物块，请激活多边形建筑物块工具，在平面图上多次单击以添加顶点，双击以指定多边形最后一个顶点的位置并停用工具。

建筑物块可用于创建阳台地板、方形柱子、横梁或几级台阶。

所有对象类型共有的操作详见基础章节，包括：

• 选择对象
• 移动对象
• 旋转对象

对象的 2D 属性章节说明如何使用检查器的 2D 属性选项卡为对象应用笔划、填充或图案，以及如何选择不同类型的 2D 表示。

应用材料章节说明如何为对象应用材料。

如果将建筑物块与另一个对象合并，创建的对象将具有“家具”类型，与资料库“形状”类别中的对象相同。当您需要调整形状表面上纹理的大小和位置时，可以使用此技巧。

在本文档的此部分中，“对象”一词用于指代建筑物块。

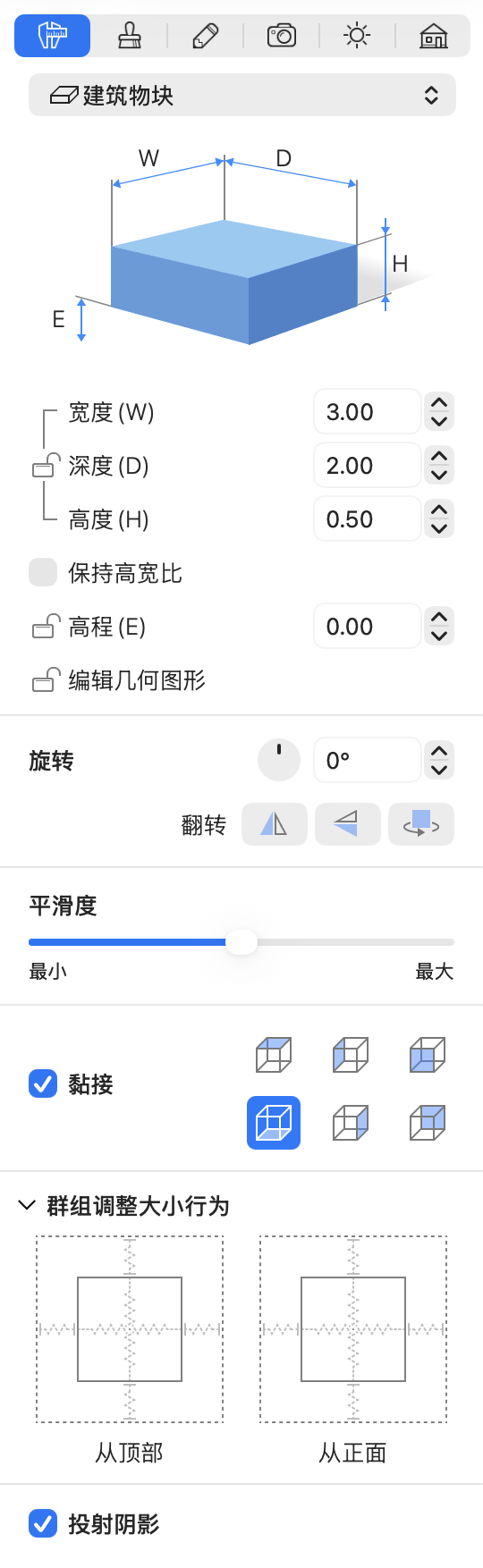

检查器中的建筑物块属性

大多数对象参数位于检查器中，您可以在此更改几何属性，或设置对象在平面图或 3D 视图中的显示方式。

几何属性

对象的几何属性位于检查器的对象属性选项卡中。

要调整对象大小，请确保其尺寸在检查器中未被锁定，然后输入新值。要按比例调整对象大小，请选择保持高宽比选项。

要直接在平面图上调整对象大小，请拖动对象选择框上的一个控制柄。当对象尺寸被锁定时，控制柄不会显示。

要旋转对象，请使用检查器中的旋转工具，或平面图上对象选择框的旋转控制柄。

翻转工具可让您水平或垂直翻转对象。第三个按钮可将对象旋转 180 度。

高程参数定义对象相对于默认楼层水平的放置高度。由于地板本身也可以升高，对象的高程从高程为零的地板开始计算。在多层建筑中，每层对象的高程从各自地板的水平开始计算。

要在 3D 视图中垂直移动对象，请按住 Cmd-Opt 并用鼠标拖动对象。

高程参数可以锁定或解锁。当您需要在 3D 视图中水平移动对象时，锁定高程非常有用。

对象与墙壁、地板和天花板的位置关系

房间中大多数对象的位置由其用途预先决定。例如，桌子和椅子可以放在房间任何地方，但必须放在地板上；衣柜和书柜放在靠近墙壁的地板上；大多数灯具悬挂在天花板上或固定在墙壁上。

程序会将对象的这种特性考虑在内。从标准资料库添加灯具时，它会自动吸附到天花板或墙壁上。衣柜已预设为将背面吸附到墙壁上。

检查器中的黏接选项组可让您选择最多三个对象侧面，使其吸附到地板、天花板或墙壁上。左侧、右侧、前侧和后侧可黏接到墙壁上，顶侧可吸附到天花板，底侧则吸附到地板。

激活黏接选项后，如有必要，程序可能会旋转对象以将其平行放置于墙壁旁。

群组调整大小行为

群组调整大小行为的设置在智能调整群组大小中介绍。

投射阴影

您可以使用投射阴影选项开启或关闭对象的阴影。关闭阴影有助于提高程序渲染 3D 场景时的性能。某些对象（例如地毯）可以投射阴影，但由于地毯在地板上，阴影不会可见。对此类对象停用投射阴影选项不会影响 3D 场景，但可以提高渲染速度。

更改建筑物块的形状

要修改建筑物块的形状，请右键单击它并从右键菜单中选择编辑轮廓。调整大小的控制柄将消失，表示进入轮廓编辑模式。程序将显示对象的轮廓，并在角点处显示菱形控制柄，称为“点”。要更改轮廓形状，您可以移动这些点。

要添加新点，请右键单击轮廓并选择添加点。要移除点，请右键单击该点并选择移除点。

在轮廓编辑模式下，程序还会在形状每条边的中间显示圆形控制柄。向一个方向移动圆形控制柄，对应的边将向内或向外弯曲形成弧形。更改边的曲率时，光标旁边的数字从 0（直线）变化到 180（半圆）。创建圆形的一种方法是绘制一个正方形，然后将每条边弯曲至 90 度。按住 Shift 键可吸附到 15 度步进。

对象的圆弧边在 3D 视图中可以显示为多个切面或光滑曲面。要使曲率更平滑或更粗糙，请使用检查器中的平滑度滑块。较高的值在渲染 3D 模型时可能需要更高的计算机性能。在下图中，两个完全相同的对象分别具有最低（底部）和最高（顶部）的平滑度级别。

当检查器中的编辑几何图形选项解锁时，您可以通过双击对象来激活编辑模式。

建筑物块支持合并操作，可让您从两个或多个其他物块创建新物块。要合并物块，请选择它们，调出右键菜单，然后从“合并”菜单中选择一种操作。
