Linie pomocnicze i siatka

Linie pomocnicze

Linie pomocnicze służą do wyrównywania obiektów na rzucie kondygnacji lub w widoku elewacji, a także do znacznikowania układu przed rysowaniem lub umieszczaniem obiektów.

Aby dodać linię pomocniczą, umieść wskaźnik myszy nad linijką i naciśnij oraz przytrzymaj lewy przycisk myszy. Następnie przeciągnij i upuść linię pomocniczą na rysunku. Możesz również kliknąć prawym przyciskiem myszy obszar roboczy i wybrać polecenie Dodaj prowadnicę poziomą lub Dodaj prowadnicę pionową.

Aby zaznaczyć linię pomocniczą, kliknij ją. Pasek Informacje, który znajduje się nad poziomą linijką, wyświetla współrzędną zaznaczonej linii pomocniczej.

Kursor zmienia się w dwukierunkową strzałkę po przesunięciu go nad linię pomocniczą. W tym momencie możesz kliknąć linię pomocniczą prawym przyciskiem myszy, aby otworzyć jej menu kontekstowe.

Aby przesunąć linię pomocniczą, przeciągnij ją myszą.

Aby usunąć linię pomocniczą, zaznacz ją i naciśnij klawisz Delete. Możesz też przeciągnąć linię pomocniczą na linijkę. Linijka pozioma dodaje i usuwa poziome linie pomocnicze, a pionowa działa z pionowymi.

Podobnie jak inne obiekty, linie pomocnicze są wymienione w Drzewie projektu, gdzie można je zablokować lub uczynić niewidocznymi.

Zarządzanie liniami pomocniczymi w Inspektorze

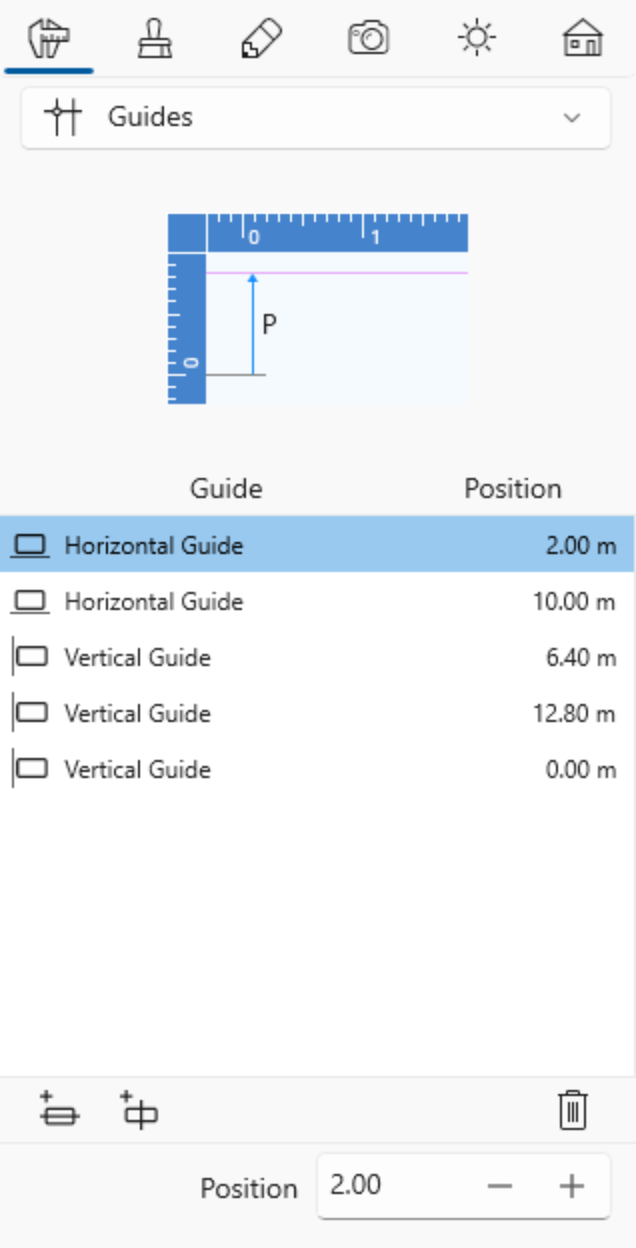

Karta Właściwości obiektów Inspektora zawiera listę linii pomocniczych obecnych na bieżącym poziomie (kondygnacja lub Teren). Inspektor umożliwia dodawanie i usuwanie linii pomocniczych za pomocą przycisków poniżej listy.

Oprócz przeciągania linii pomocniczych na rzucie kondygnacji lub w widoku elewacji można zmienić położenie linii pomocniczej za pomocą pola Pozycja.

Inteligentne linie pomocnicze

W programie dostępne są również inteligentne linie pomocnicze. Inteligentne linie pomocnicze to tymczasowe linie pomocnicze pojawiające się podczas rysowania ścian, podłóg lub sufitów oraz podczas przesuwania obiektów.
