Напрямні та сітка

Напрямні

Напрямні використовуються для вирівнювання об’єктів на плані поверху або у вертикальному виді, а також для розмітки плану перед малюванням або розміщенням об’єктів.

Щоб додати напрямну, наведіть вказівник миші на лінійку і натисніть та утримуйте ліву кнопку миші. Потім перетягніть напрямну на креслення. Також можна натиснути правою кнопкою миші на робочій області і вибрати команду Додати горизонтальну напрямну або Додати вертикальну напрямну.

Щоб вибрати напрямну, натисніть на неї. Рядок інформації над горизонтальною лінійкою показує координату вибраної напрямної.

Під час наведення курсору на напрямну він змінюється на двонапрямлену стрілку. У цей момент можна натиснути на напрямну правою кнопкою миші для відкриття контекстного меню.

Щоб перемістити напрямну, перетягніть її мишею.

Щоб видалити напрямну, виберіть її і натисніть клавішу Delete. Також можна перетягнути напрямну на лінійку. Горизонтальна лінійка додає і видаляє горизонтальні напрямні, а вертикальна працює з вертикальними.

Як і інші об’єкти, напрямні перелічені в Дереві проєкту, де їх можна заблокувати або сховати.

Керування напрямними в Інспекторі

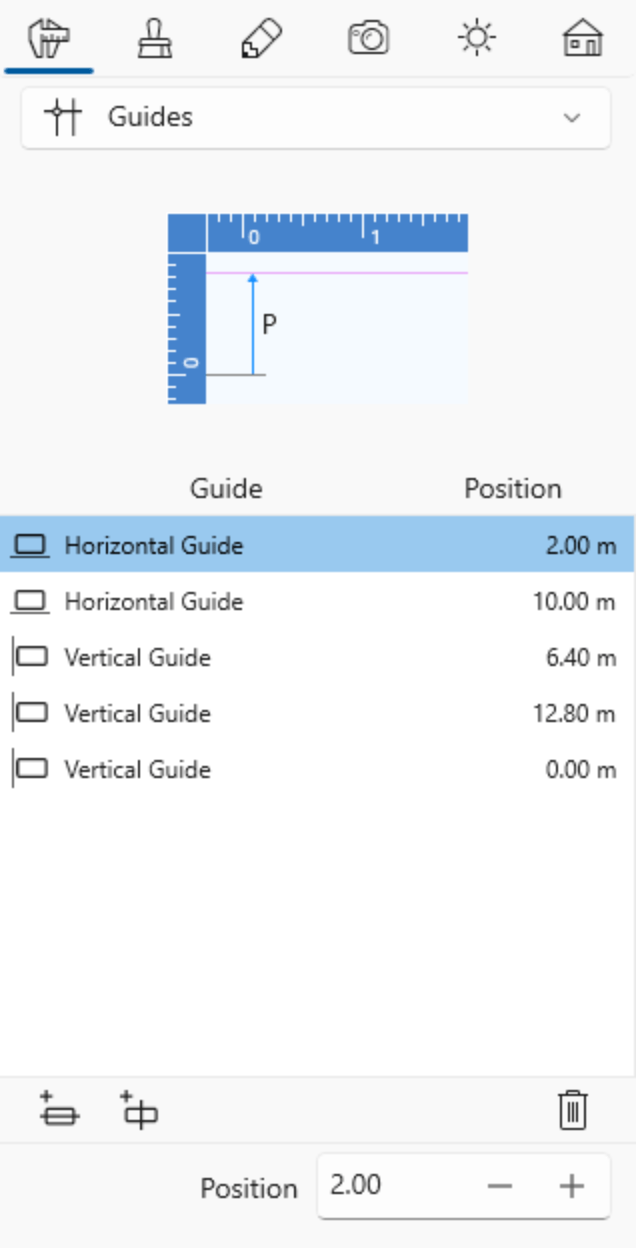

На вкладці Параметри об’єктів в Інспекторі перелічені напрямні, присутні на поточному рівні (поверсі або ділянці). В Інспекторі можна додавати і видаляти напрямні за допомогою кнопок під списком.

Крім перетягування напрямних на плані поверху або у вертикальному виді, можна змінити положення напрямної за допомогою поля Позиція.

Смарт-напрямні

У програмі також є смарт-напрямні. Це тимчасові напрямні, які з’являються під час малювання стін, підлог або стель, а також під час переміщення об’єктів.
