Guias e grade de layout

Guias

Os guias são usados para alinhar objetos na planta baixa ou na exibição de elevação e também para marcar o layout antes de desenhar ou colocar objetos.

Para adicionar um guia, posicione o ponteiro do mouse sobre uma régua e pressione e segure o botão esquerdo do mouse. Em seguida, você pode arrastar e soltar um guia no desenho. Como alternativa, clique com o botão direito na tela e selecione o comando Adicionar Guia Horizontal ou Adicionar Guia Vertical.

Para selecionar um guia, clique nele. A barra de Informações, que fica acima da régua horizontal, exibe a coordenada do guia selecionado.

O cursor muda para uma seta bidirecional quando você o move sobre um guia. Nesse momento, você pode clicar com o botão direito no guia para abrir seu menu de contexto.

Para mover um guia, arraste-o com o mouse.

Para remover um guia, selecione-o e pressione a tecla Delete. Você também pode arrastar e soltar um guia sobre uma régua. A régua horizontal adiciona e remove guias horizontais, e a régua vertical trabalha com guias verticais.

Como outros objetos, os guias são listados na Árvore do projeto, onde podem ser bloqueados ou tornados invisíveis.

Gerenciando guias no Inspetor

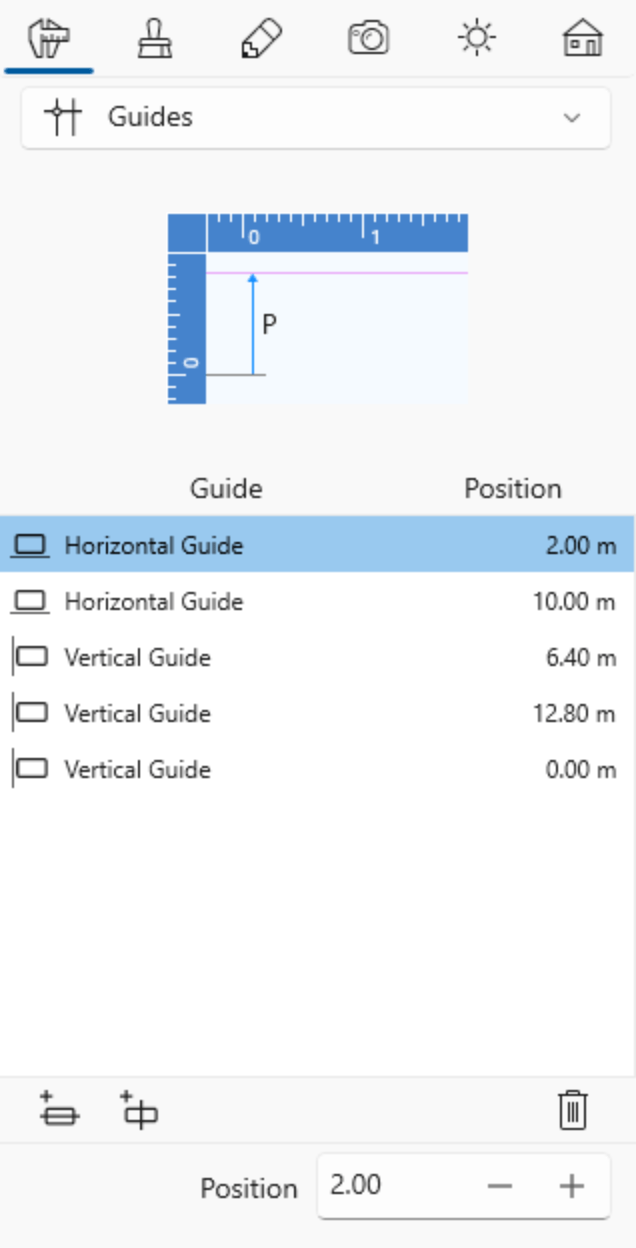

A aba Propriedades do Objeto do Inspetor lista os guias presentes no nível atual (andar ou Lote). O Inspetor permite adicionar e excluir guias usando os botões abaixo da lista.

Além de arrastar guias na planta baixa ou na exibição de Elevação, você pode alterar a localização de um guia usando o campo Posição.

Guias inteligentes

Há também guias inteligentes no programa. Guias inteligentes são guias temporários que aparecem quando você desenha paredes, pisos ou tetos, e quando você move objetos.
