Направляющие и сетка

Направляющие

Направляющие используются для выравнивания объектов на плане этажа или в вертикальном виде, а также для разметки плана перед рисованием или размещением объектов.

Чтобы добавить направляющую, наведите указатель мыши на линейку и нажмите и удерживайте левую кнопку мыши. Затем перетащите направляющую на чертеж. Также можно нажать правой кнопкой мыши на рабочей области и выбрать команду Добавить горизонтальную направляющую или Добавить вертикальную направляющую.

Чтобы выбрать направляющую, нажмите на нее. Строка информации над горизонтальной линейкой показывает координату выбранной направляющей.

При наведении курсора на направляющую он меняется на двунаправленную стрелку. В этот момент можно нажать на направляющую правой кнопкой мыши для открытия контекстного меню.

Чтобы переместить направляющую, перетащите ее мышью.

Чтобы удалить направляющую, выберите ее и нажмите клавишу Delete. Также можно перетащить направляющую на линейку. Горизонтальная линейка добавляет и удаляет горизонтальные направляющие, а вертикальная работает с вертикальными.

Как и другие объекты, направляющие перечислены в Дереве проекта, где их можно блокировать или скрывать.

Управление направляющими в Инспекторе

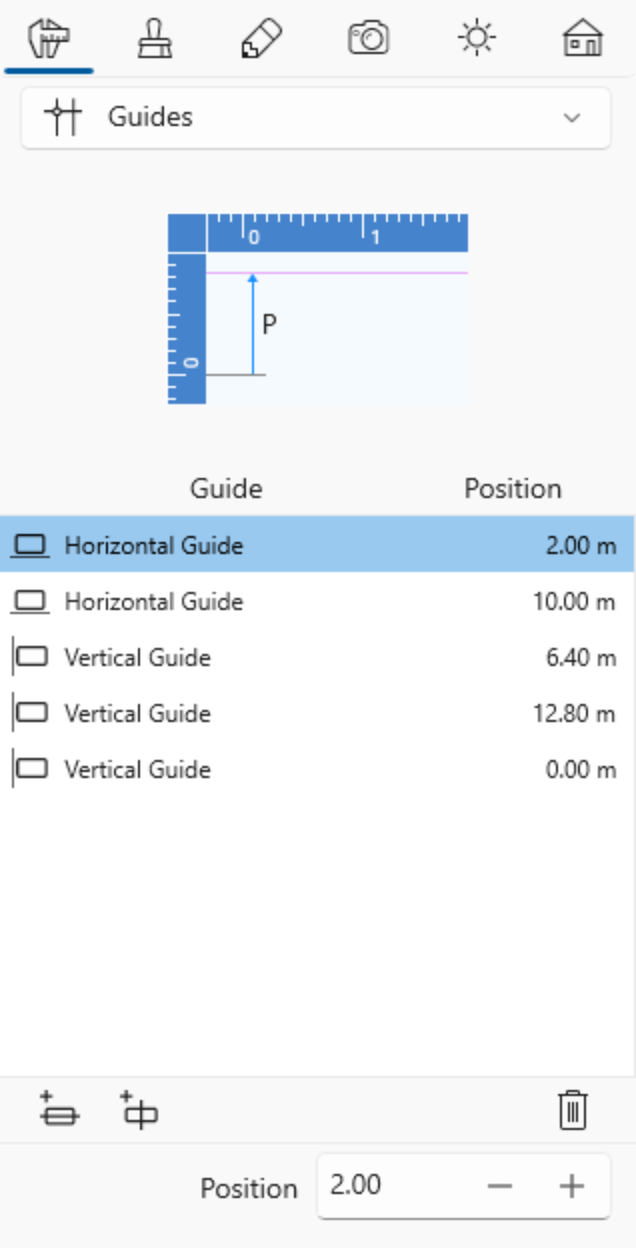

На вкладке Параметры объектов в Инспекторе перечислены направляющие, присутствующие на текущем уровне (этаже или участке). В Инспекторе можно добавлять и удалять направляющие с помощью кнопок под списком.

Помимо перетаскивания направляющих на плане этажа или в вертикальном виде, можно изменить положение направляющей с помощью поля Позиция.

Смарт-направляющие

В программе также есть смарт-направляющие. Это временные направляющие, которые появляются при рисовании стен, полов или потолков, а также при перемещении объектов.
