ガイドとレイアウトグリッド

ガイドライン

ガイドラインは、フロアプランや立面図上でオブジェクトを揃えたり、オブジェクトを描画または配置する前にレイアウトをマークアップするために使用します。

ガイドラインを追加するには、マウスポインタをルーラ上に置き、マウスの左ボタンを押し続けます。その後、ガイドラインをドラッグして図面上にドロップできます。または、キャンバスを右クリックして水平ガイド追加または垂直ガイドを追加コマンドを選択します。

ガイドラインを選択するには、それをクリックします。水平ルーラの上にある情報バーに、選択したガイドラインの座標が表示されます。

ガイドライン上にカーソルを移動すると、カーソルが双方向の矢印に変わります。この状態でガイドラインを右クリックすると、コンテキストメニューが開きます。

ガイドラインを移動するには、マウスでドラッグします。

ガイドラインを削除するには、選択して Delete キーを押します。ガイドラインをルーラにドラッグ＆ドロップすることもできます。水平ルーラは水平ガイドラインを追加・削除し、垂直ルーラは垂直ガイドラインを扱います。

他のオブジェクトと同様に、ガイドラインはプロジェクトツリーにリストされ、そこでロックしたり非表示にしたりすることができます。

インスペクタでガイドを管理する

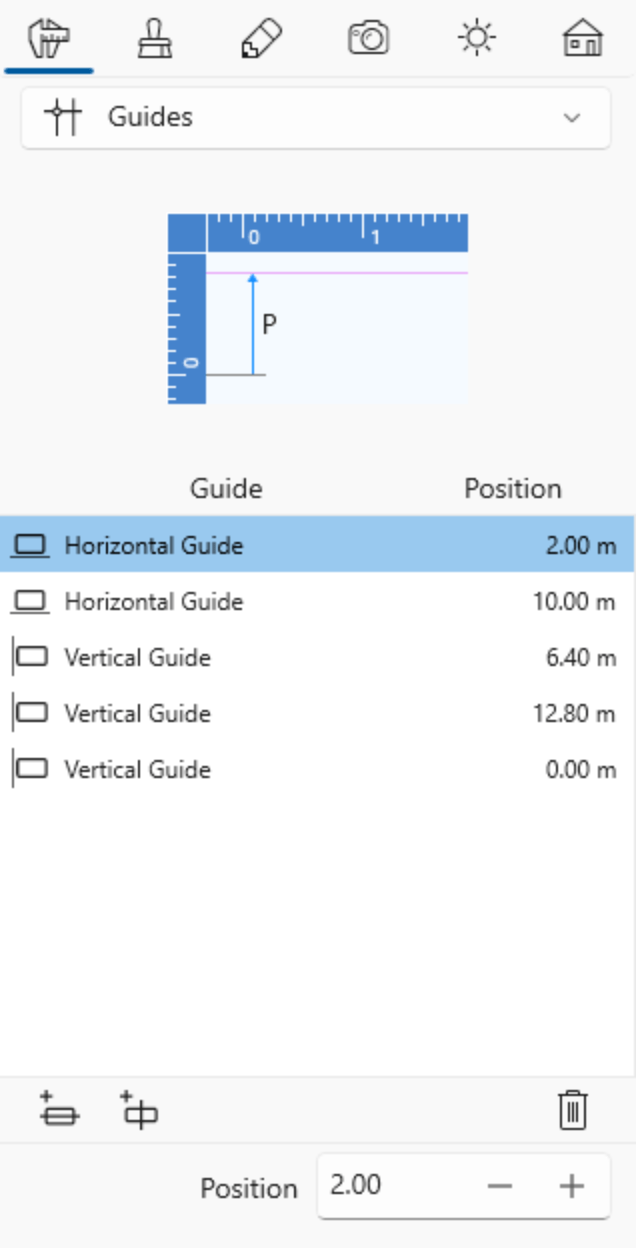

インスペクタのオブジェクトのプロパティタブには、現在のレベル（床または敷地）にあるガイドラインが一覧表示されます。インスペクタでは、リストの下にあるボタンを使ってガイドを追加したり削除したりできます。

フロアプランや立面図でガイドをドラッグする方法に加えて、位置フィールドを使ってガイドの位置を変更することもできます。

スマートガイド

プログラムにはスマートガイドもあります。スマートガイドは、壁、床、天井を描画するときや、オブジェクトを移動するときに表示される一時的なガイドラインです。
