Arbeiten mit Objekten

Fenster, Türen und Öffnungen

Fenster, Türen und Öffnungen haben eine ähnliche Funktion. Diese Objekte können eine Öffnung in einer Wand erstellen. Daher verwenden wir den Begriff „Öffnung“ für diese Objekte in diesem Abschnitt, außer dann, wenn wir den Unterschied zwischen ihnen beschreiben müssen.

Sie können Öffnungen in eine Wand oder ein Dachsegment einfügen.

Wenn Sie ein 3D-Modell einer Tür oder eines Fensters importiert haben, sollten Sie den entsprechenden Objekttyp im Dialog Typ und Darstellung einstellen.

Vorgänge, die alle Objekttypen gemein haben, werden im Abschnitt Grundlagen behandelt. Dies umfasst:

Im Abschnitt Objekteigenschaften in 2D wird erklärt, wie ein Strich, eine Füllung oder ein Muster mit der Registerkarte 2D-Eigenschaften im Informationsfenster auf ein Objekt angewendet wird.

Im Abschnitt Anwenden von Materialien wird erklärt, wie Materialien auf Objekte angewendet werden.

Öffnungseigenschaften im Informationsfenster

Die meisten Öffnungsparameter befinden sich im Informationsfenster. Dort können Sie die geometrischen Eigenschaften eines Objekts ändern oder einrichten, wie das Objekt auf dem Grundriss oder in der 3D-Ansicht aussieht.

Eigenschaften von Türen, Fenstern und Öffnungen

Geometrische Eigenschaften

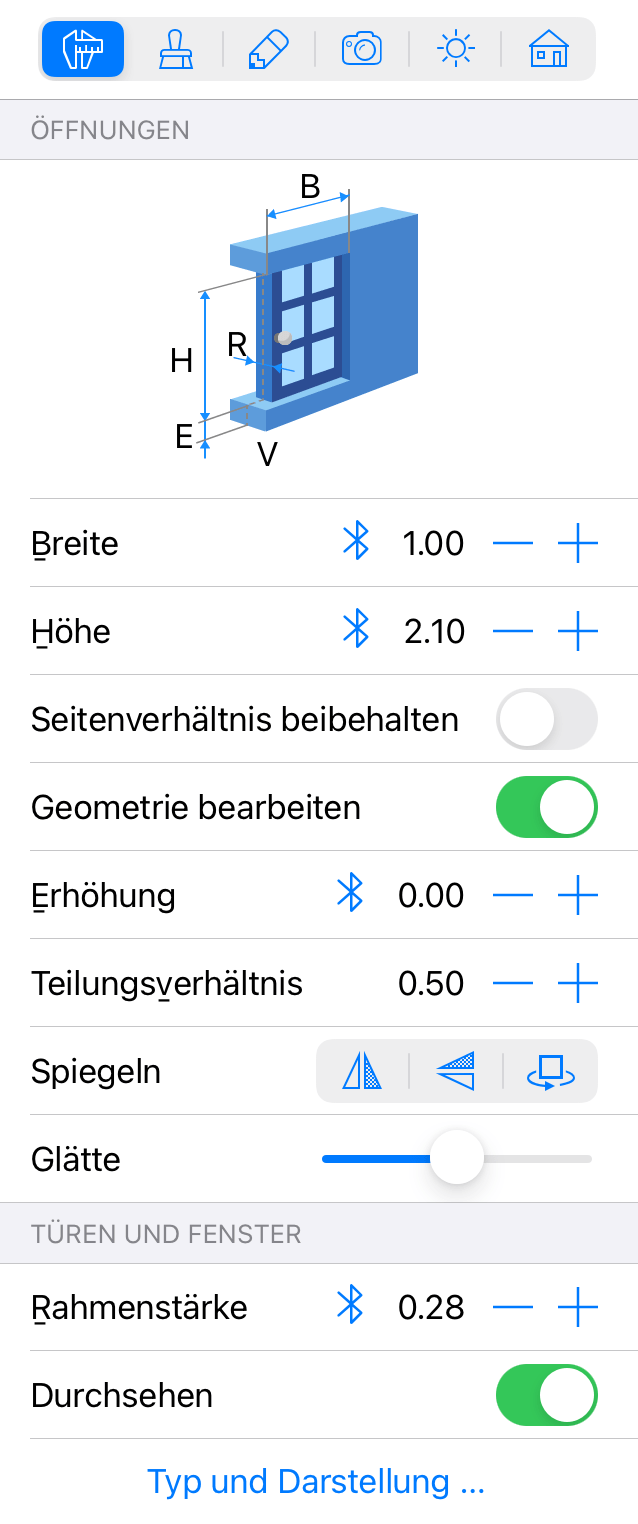

Die geometrischen Eigenschaften einer Öffnung finden Sie auf der Registerkarte Objekteigenschaften im Informationsfenster.

Um die Größe einer Öffnung zu ändern, geben Sie neue Werte in die Felder Breite und Höhe ein. Um das Objekt in der Größe proportional zu ändern, aktivieren Sie die Option Seitenverhältnis beibehalten.

Um eine Öffnung direkt auf dem Grundriss in der Größe zu ändern, ziehen Sie einen der Ziehpunkte des Objekts.

Mit dem Parameter Erhöhung wird festgelegt, wie hoch ein Objekt relativ zum standardmäßigen Fußbodenniveau platziert wird. Weil der Fußboden auch erhöht sein kann, wird die Objekterhöhung vom Fußboden ohne Erhöhung aus berechnet. In einem mehrgeschossigen Gebäude wird die Erhöhung von Objekten auf jedem Geschoss vom jeweiligen Fußbodenniveau aus berechnet.

Mit dem Parameter Teilungsverhältnis wird die Position eines Fensters oder einer Tür relativ zur Wand geändert. Auf diese Weise können Sie festlegen, wie tief sich eine Tür in der Türöffnung befindet.

Mit den Schaltflächen zum Spiegeln im Informationsfenster können Sie eine Tür oder ein Fenster spiegeln oder drehen. Dieser Werkzeugsatz umfasst drei Schaltflächen. Alle beeinflussen das Objekt sowohl in der 2D- als auch in der 3D-Ansicht. Lassen Sie uns betrachten, wie diese Werkzeuge bei einer Tür funktionieren. Mit der linken Schaltfläche wird die linke und rechte Türseite vertauscht. Die Innenseite der Tür bleibt innen. Diese Schaltfläche kann verwendet werden, wenn Sie die Position des Türgriffes spiegeln müssen. Mit der Schaltfläche zum Spiegeln in der Mitte wird die innere und äußere Türseite vertauscht. Der Türgriff bleibt auf der gleichen Türseite. Mit der Schaltfläche auf der rechten Seite wird die Tür um 180 Grad gedreht.

Mit dem Schieberegler Glätte können Sie verändern, wie gekrümmte Seiten der Öffungskontur in 3D aussehen.

Mit dem Parameter Rahmenstärke wird die Stärke von Fenstern und Türen geändert. Er kann verwendet werden, um ein Objekt besser an die Wand anzupassen.

Mit der Option Durchsehen können Sie festlegen, ob eine Tür transparente Teile hat, durch die jemand Objekte hinter der Tür sehen kann. Wenn eine Tür keine transparenten Teile hat, können Sie diese Eigenschaft deaktivieren, um die App-Leistung zu erhöhen.

Anpassen der Form von Öffnungen

In der Aufrissansicht können Sie Öffnungen in der Vorschau anzeigen, verschieben und ändern. Weil jede Tür und jedes Fenster eine Öffnung in der Wand erstellt, werden sie auch in der 2D-Aufrissansicht angezeigt.

Die in diesem Unterabschnitt beschriebene Funktionalität ist nur in der Pro-Edition verfügbar.

Zum Hinzufügen einer neuen Öffnung können Sie sie direkt mit einem der Zeichenwerkzeuge auf der Wand zeichnen.

Zeichnen Sie zum Hinzufügen einer rechteckigen Öffnung mit dem Werkzeug Rechteckige Öffnung eine Öffnung auf die Wandoberfläche. Berühren Sie die Wandoberfläche und ziehen Sie, um mit dem Zeichnen eines Rechtecks zu beginnen. Bewegen Sie Ihren Finger an eine neue Position und heben Sie ihn dann an.

Aktivieren Sie zum Hinzufügen einer polygonalen Öffnung das Werkzeug Polygonale Öffnung. Berühren Sie die Wandoberfläche und ziehen Sie, um die erste Ecke und Seite hinzuzufügen. Tippen Sie mehrere Male, um weitere Ecken hinzuzufügen. Tippen Sie in der Symbolleiste auf die Schaltfläche Abgeschlossen, um das Werkzeug zu deaktivieren.

Drücken Sie zum Ändern der Form einer Öffnung lange auf die Öffnung und wählen Sie Umriss bearbeiten im Kontextmenü. Durch das Verschwinden der Ziehpunkte zum Ändern der Größe wird angegeben, dass in den Umrissbearbeitungsmodus gewechselt wurde. Die Kontur der Öffnung wird mit rautenförmigen Ziehpunkten an den Ecken, „Punkte“ genannt, angezeigt. Um die Form der Kontur zu ändern, können Sie die Punkte verschieben.

Drücken Sie zum Hinzufügen eines neuen Punktes lange auf den Umriss und wählen Sie Punkt hinzufügen. Um einen Punkt zu entfernen, drücken Sie lange darauf und wählen Sie Punkt entfernen.

Die Form eines Objekts kann auch mithilfe der Kombinieren-Operationen geändert werden. Der Umriss des Ergebnisses hängt von der Position und Form der Originalobjekte ab. Wählen Sie zum Kombinieren von Objekten mindestens zwei in der 2D-Draufsicht aus. Rufen Sie das Kontextmenü auf und wählen Sie eine der Operationen.

Im Umrissbearbeitungsmodus werden in der Mitte jeder Seite der Form auch runde Ziehpunkte angezeigt. Wenn Sie einen runden Ziehpunkt in die eine oder andere Richtung bewegen, wird die entsprechende Seite nach innen oder außen gekrümmt, sodass ein Bogen entsteht. Während Sie die Krümmung einer Seite ändern, ändert sich die Zahl in der Nähe der Seite von 0 (gerade Linie) in 180 (Halbkreis). Eine der vielen Möglichkeiten, einen Kreis zu erstellen, besteht darin, ein Quadrat zu zeichnen und jede Seite bis auf 90 Grad zu krümmen.

Bearbeitete Form

Gerundete Seiten des Objekts können in der 3D-Ansicht als mehrere Flächen oder als glatte Oberfläche angezeigt werden. Um die Krümmungen mehr oder weniger stark zu glätten, verwenden Sie den Schieberegler Glätte im Informationsfenster. Höhere Werte erfordern unter Umständen mehr Computerleistung, während das 3D-Modell gerendert wird. Im Bild unten wurde die minimale Stärke (links) und die maximale Stärke (rechts) von Glätte auf die zwei identischen Objekte angewendet.

Bearbeitete Form

Wenn die Option Geometrie bearbeiten im Informationsfenster nicht gesperrt ist, können Sie den Bearbeitungsmodus durch Doppeltippen auf das Objekt aktivieren.

Achten Sie beim Bearbeiten von Öffnungen darauf, welche davon Teile von Fenstern oder Türen sind. Wenn Sie beispielsweise die Form der Öffnung durch Hinzufügen einer Ecke ändern, stimmt die Öffnung nicht mehr mit dem Objekt überein.
