Lavorare con i progetti

La struttura del progetto

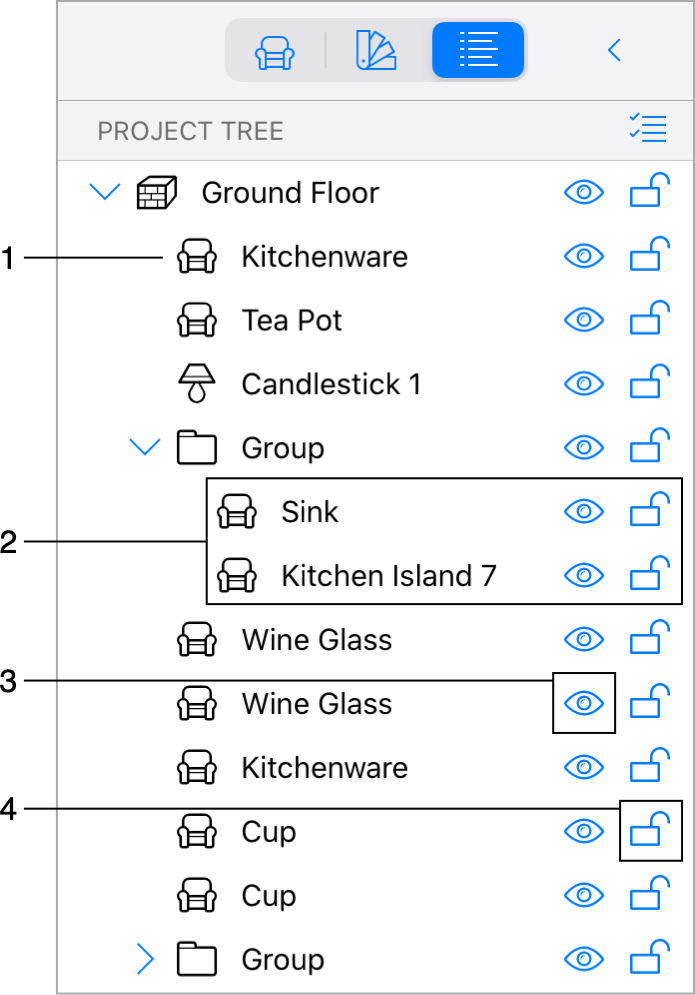

La struttura del progetto è un elenco degli oggetti aggiunti al progetto corrente. Si trova nella scheda più a destra del pannello Libreria.

Per aprire la struttura del progetto. tocca il pulsante Libreria nella barra degli strumenti. Quindi scegli la scheda Struttura del progetto .

1 – Un oggetto. Toccando il nome dell’oggetto nell’elenco, puoi selezionarlo sia nell’elenco sia nel progetto.

2 – Sotto-elementi di un oggetto o di un gruppo. Tocca l’icona “>” per mostrare oppure nascondere i sottoelementi.

3 – Opzione Visibilità. Tocca l’icona per nascondere oppure mostrare un oggetto nel progetto.

4 – Opzione Blocca. Tocca l’icona per evitare modifiche o spostamenti accidentali di un oggetto. Non sarà possibile selezionare un oggetto bloccato in nessuna vista.

Gli oggetti sono raggruppati nell’elenco per tipo. Ad esempio, i muri sono elencati insieme e non vengono mescolati con oggetti di altri tipi. Se devi selezionare tutti gli oggetti dello stesso tipo, è più semplice farlo nella struttura del progetto.

Per selezionare più oggetti, tocca il pulsante per attivare la modalità di selezione multipla. Quindi tocca gli oggetti che desideri selezionare.

Alcuni oggetti possono avere parti visualizzate nella struttura del progetto come sotto-oggetti. Ad esempio, un oggetto porta include il telaio e la porta stessa. I loro parametri possono essere modificati separatamente. Un oggetto muro può avere cornici e zoccoli su entrambi i lati.

Quando selezioni un oggetto in qualsiasi vista, viene selezionato anche nella struttura del progetto e viceversa.

Se hai difficoltà a trovare un oggetto nella planimetria, selezionalo nella struttura del progetto. La cornice di selezione dell’oggetto ti aiuterà a distinguerlo dagli altri oggetti nella vista 2D o 3D. Assicurati di cercare l’oggetto nel piano corretto.

Alcuni oggetti, soprattutto quelli importati, possono avere un segnale di avviso giallo nella struttura del progetto. Questo indica che l’oggetto è stato creato con molti dettagli, il che può ridurre la velocità di rendering della vista 3D. Per maggiori dettagli, consulta la sezione Tipo e rappresentazione.
