Работа с объектами

Лестницы

Тип объекта «Лестница» отличается от других тем, что позволяет создавать проем в перекрытии над ней. Если вы импортировали 3D модель лестницы, программа по умолчанию присваивает ей тип Мебель. Чтобы назначить правильный тип объекта, воспользуйтесь диалогом Тип и представление.

Операции, общие для всех типов объектов, описаны в разделе Основы. В том числе:

• Добавление и удаление объектов
• Выбор объектов
• Перемещение объектов
• Поворот объектов

В разделе Применение материалов описано, как применять материалы к объектам.

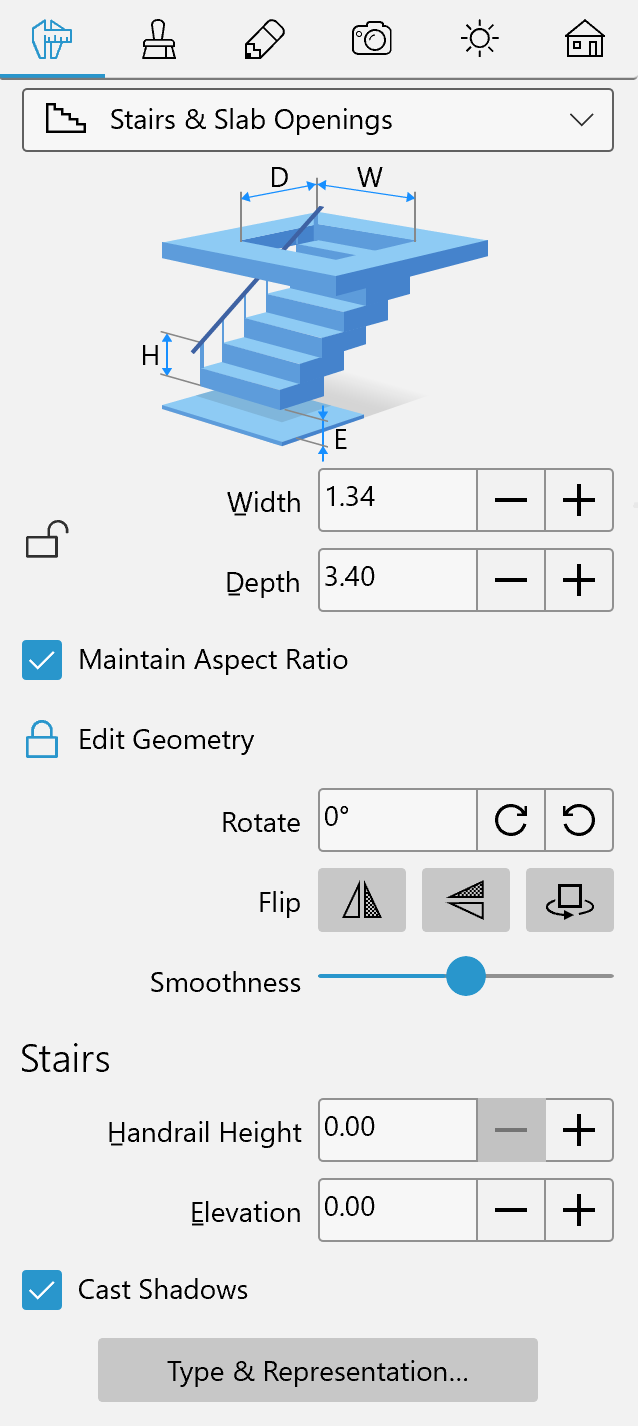

Свойства объекта в Инспекторе

Большинство параметров лестницы находится в Инспекторе, где можно изменить геометрические свойства объекта, а также настроить его внешний вид на плане этажа или в 3D виде.

Геометрические свойства

Геометрические свойства лестницы находятся на вкладке Параметры объектов в Инспекторе.

Чтобы изменить размер объекта, убедитесь, что его размеры разблокированы в Инспекторе, и введите новые значения. Для пропорционального масштабирования установите флажок Сохранять пропорции.

Чтобы изменить размер объекта непосредственно на плане этажа, перетащите один из маркеров на рамке выделения объекта. Маркеры не отображаются, когда размеры объекта заблокированы.

Для поворота объекта воспользуйтесь инструментом Поворот в Инспекторе или маркером поворота на плане этажа.

Кнопки Отразить в Инспекторе позволяют отразить или повернуть лестницу. Этот набор инструментов включает три кнопки: Отразить по горизонтали, Отразить в глубину и Повернуть на 180 градусов. Все они воздействуют на объект как в 2D, так и в 3D виде.

Программа автоматически подстраивает высоту лестниц под высоту этажа. Поэтому изменить высоту объекта напрямую невозможно. Тем не менее некоторые корректировки доступны с помощью двух параметров, описанных ниже.

Параметр Высота перил предназначен для учета высоты перил. Если у лестницы нет перил, верхняя ступень совпадает с верхней частью 3D модели. Это позволяет программе автоматически совместить верхнюю ступень с уровнем пола вышестоящего этажа. Если перила есть, верхняя ступень располагается ниже их верхней части. В этом случае необходимо указать высоту перил в Инспекторе, чтобы верхняя ступень совпала с уровнем пола. Параметр Высота перил — это расстояние между полом вышестоящего этажа и верхней частью 3D модели.

Параметр Уровень определяет расстояние между нижней частью объекта-лестницы и полом. По умолчанию лестница занимает все пространство между полом и потолком. Увеличивая значение Уровень, можно поднять уровень нижней ступени. Это удобно, когда лестница должна начинаться от верхней части платформы.

Если лестница ведет на площадку, которая находится ниже уровня потолка, и проем в перекрытии не нужен, следует изменить тип объекта с «Лестница» на «Мебель» в диалоге Тип и представление.

Редактирование формы проема

Порядок редактирования проема в перекрытии описан в разделе Настройка формы проемов.

Возможность редактировать форму проема особенно полезна при работе с импортированной лестницей. Программа создает проем по умолчанию на основе контура лестницы, видимого сверху. Возможно, вам потребуется изменить его форму или размер.
