Робота з об’єктами

Сходи

Тип об’єкта «Сходи» відрізняється від інших тим, що дає змогу створювати проріз у перекритті над ними. Якщо ви імпортували 3D модель сходів, програма за умовчанням присвоює їм тип Меблі. Щоб призначити правильний тип об’єкта, скористайтеся діалогом Тип та представлення.

Операції, спільні для всіх типів об’єктів, розглядаються в розділі Основи. До них належать:

• Додавання і видалення об’єктів
• Вибір об’єктів
• Переміщення об’єктів
• Поворот об’єктів

У розділі Застосування матеріалів описано, як застосовувати матеріали до об’єктів.

Властивості об’єкта в Інспекторі

Більшість параметрів сходів розташовано в Інспекторі, де можна змінити геометричні властивості об’єкта, а також налаштувати його зовнішній вигляд на плані поверху або в 3D виді.

Геометричні властивості

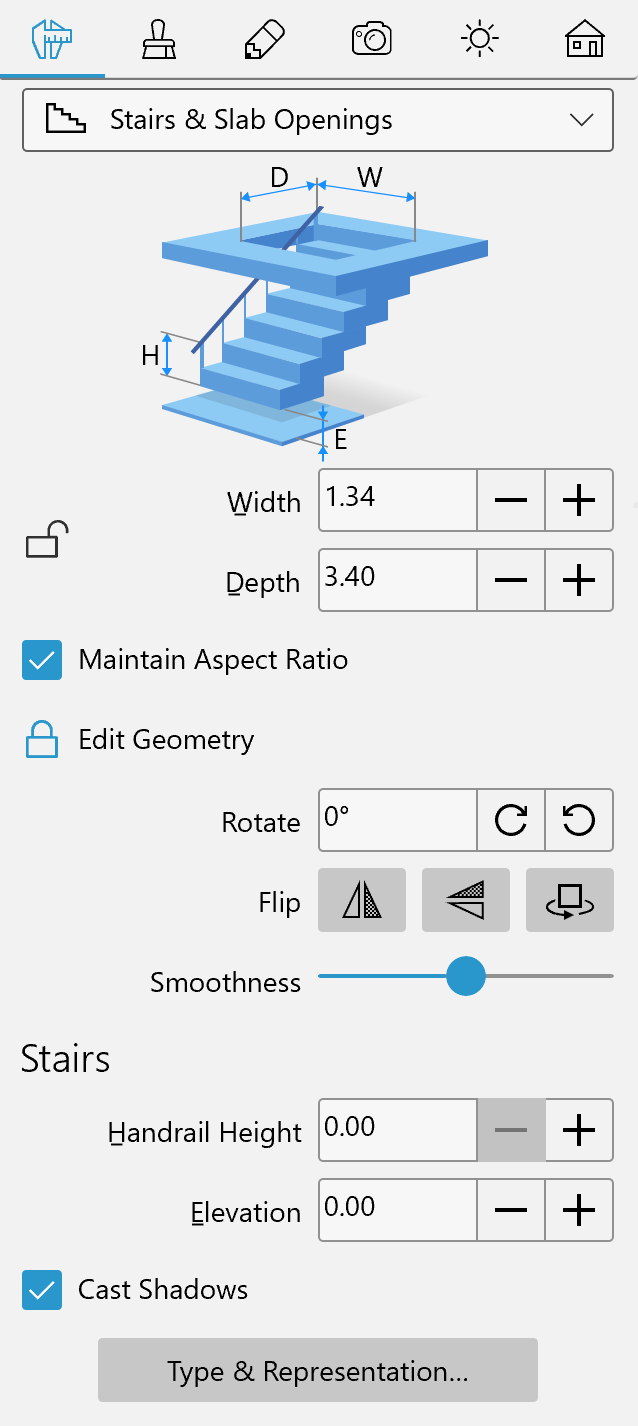

Геометричні властивості сходів розташовані на вкладці Параметри об’єктів в Інспекторі.

Щоб змінити розмір об’єкта, переконайтеся, що його розміри розблоковано в Інспекторі, і введіть нові значення. Для пропорційного масштабування встановіть прапорець Зберігати пропорції.

Щоб змінити розмір об’єкта безпосередньо на плані поверху, перетягніть один з маркерів на рамці виділення об’єкта. Маркери не відображаються, коли розміри об’єкта заблоковано.

Для повороту об’єкта скористайтеся інструментом Поворот в Інспекторі або маркером повороту на плані поверху.

Кнопки Відобразити в Інспекторі дають змогу відобразити або повернути сходи. Цей набір інструментів включає три кнопки: Відобразити по горизонталі, Відобразити в глибину і Повернути на 180 градусів. Усі вони впливають на об’єкт як у 2D, так і в 3D виді.

Програма автоматично підлаштовує висоту сходів під висоту поверху. Тому змінити висоту об’єкта напряму неможливо. Тим не менш деякі коригування доступні за допомогою двох параметрів, описаних нижче.

Параметр Висота поручнів призначений для врахування висоти поручнів. Якщо сходи не мають поручнів, верхня сходинка збігається з верхньою частиною 3D моделі. Це дає змогу програмі автоматично суміщати верхню сходинку з рівнем підлоги вищерозташованого поверху. Якщо поручні є, верхня сходинка розташована нижче їхньої верхньої частини. У цьому разі потрібно вказати висоту поручнів в Інспекторі, щоб верхня сходинка збіглася з рівнем підлоги. Параметр Висота поручнів — це відстань між підлогою вищерозташованого поверху і верхньою частиною 3D моделі.

Параметр Рівень визначає відстань між нижньою частиною об’єкта-сходів і підлогою. За умовчанням сходи займають весь простір між підлогою і стелею. Збільшуючи значення Рівень, можна підняти рівень нижньої сходинки. Це зручно, коли сходи повинні починатися від верхньої частини платформи.

Якщо сходи ведуть на майданчик, розташований нижче рівня стелі, і проріз у перекритті не потрібен, слід змінити тип об’єкта зі «Сходи» на «Меблі» в діалозі Тип та представлення.

Редагування форми прорізу

Порядок редагування прорізу в перекритті описано в розділі Налаштування форми прорізів.

Можливість редагувати форму прорізу особливо корисна під час роботи з імпортованими сходами. Програма створює проріз за умовчанням на основі контуру сходів, видимого зверху. Можливо, вам знадобиться змінити його форму або розмір.
