Работа с объектами

Колонны

Тип объекта «Колонна» отличается от других тем, что позволяет независимо изменять высоту капители и базы относительно общей высоты. Такие объекты можно добавить в проект только из стандартной библиотеки. Прочие объекты библиотеки допускают масштабирование только с сохранением пропорций своих частей. Чтобы обеспечить эту возможность, колонны в библиотеке созданы особым образом. Импортированная колонна не будет обладать описанным свойством и будет отнесена к типу «Мебель».

Операции, общие для всех типов объектов, описаны в разделе Основы. В том числе:

• Добавление и удаление объектов
• Выбор объектов
• Перемещение объектов
• Поворот объектов

В разделе Свойства объектов в 2D описано, как применить обводку и цветовую заливку к объекту с помощью вкладки Параметры 2D в Инспекторе.

В разделе Применение материалов описано, как применять материалы к объектам.

Свойства колонны в Инспекторе

Большинство параметров колонны находится в Инспекторе, где можно изменить геометрические свойства, а также настроить внешний вид объекта на плане этажа или в 3D виде.

Геометрические свойства

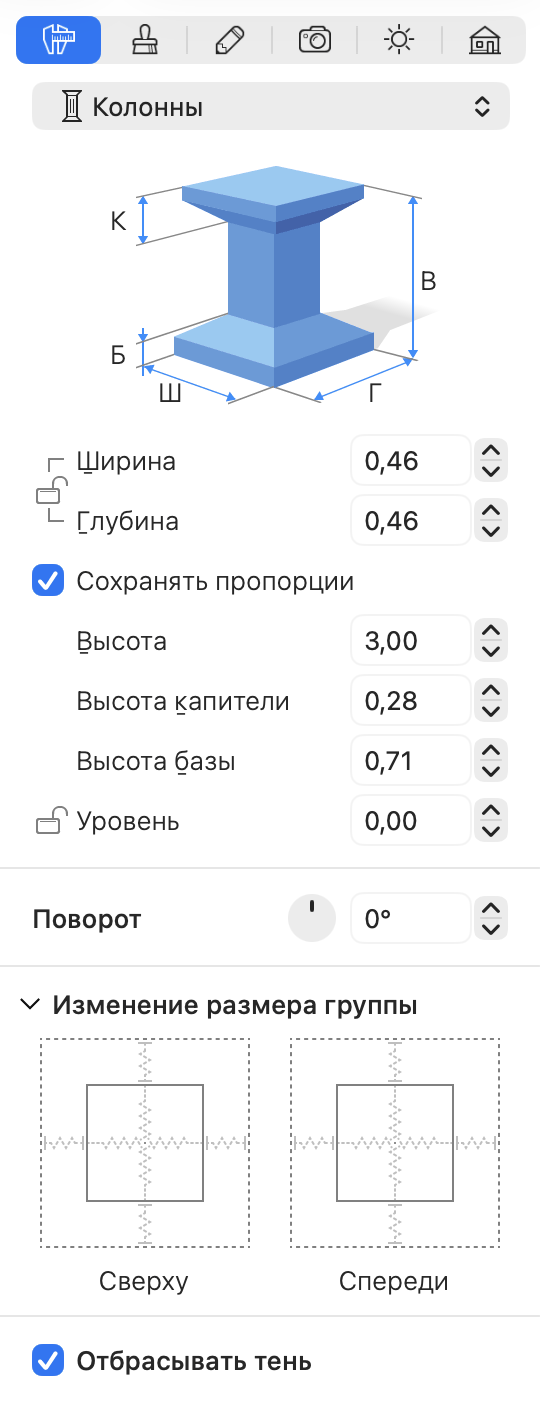

Геометрические свойства колонны находятся на вкладке Параметры объектов в Инспекторе.

Чтобы изменить размер колонны, убедитесь, что ее размеры разблокированы в Инспекторе, и введите новые значения. Для пропорционального масштабирования установите флажок Сохранять пропорции.

Чтобы изменить размер колонны непосредственно на плане этажа, перетащите один из маркеров на рамке выделения объекта. Маркеры не отображаются, когда размеры объекта заблокированы.

Параметр Уровень определяет, на какой высоте относительно уровня пола расположен объект. Поскольку пол тоже может быть приподнят, высота объекта отсчитывается от пола с нулевой высотой над полом. В многоэтажном здании высота объектов на каждом этаже рассчитывается от уровня соответствующего перекрытия.

Для поворота колонны воспользуйтесь инструментом Поворот в Инспекторе или маркером поворота на плане этажа.

Изменение размера группы

Настройки в разделе Изменение размера группы описаны в разделе Умное изменение размера группы.

Тени

Тень колонны можно включить или отключить с помощью параметра Отбрасывать тени.
