Lavorare con gli oggetti
Colonne
Il tipo di oggetto Colonna differisce dagli altri perché le colonne permettono di regolare indipendentemente l’altezza del capitello e della base rispetto all’altezza totale. Questi oggetti possono essere aggiunti al tuo progetto solo dalla libreria standard. Gli altri oggetti di libreria possono essere ridimensionati solo mantenendo le proporzioni delle loro parti. Per rendere disponibile questa funzione, le colonne presenti nella libreria sono state create in modo speciale. Qualsiasi colonna importata non avrà questa proprietà e, di conseguenza, verrà considerata come oggetto di tipo Mobili.
Le operazioni comuni a tutti i tipi di oggetti sono descritte nella sezione Nozioni di base. Questo include:
La sezione Proprietà degli oggetti in 2D spiega come applicare un tratto e un riempimento colore a un oggetto utilizzando la scheda Proprietà 2D della finestra impostazioni.
La sezione Applicare materiali spiega come applicare i materiali agli oggetti.
Proprietà della colonna nella finestra impostazioni
La maggior parte dei parametri della colonna si trova nella finestra impostazioni, dove puoi modificare le proprietà geometriche o impostare l'aspetto dell'oggetto sulla planimetria o nella vista 3D.
Proprietà geometriche

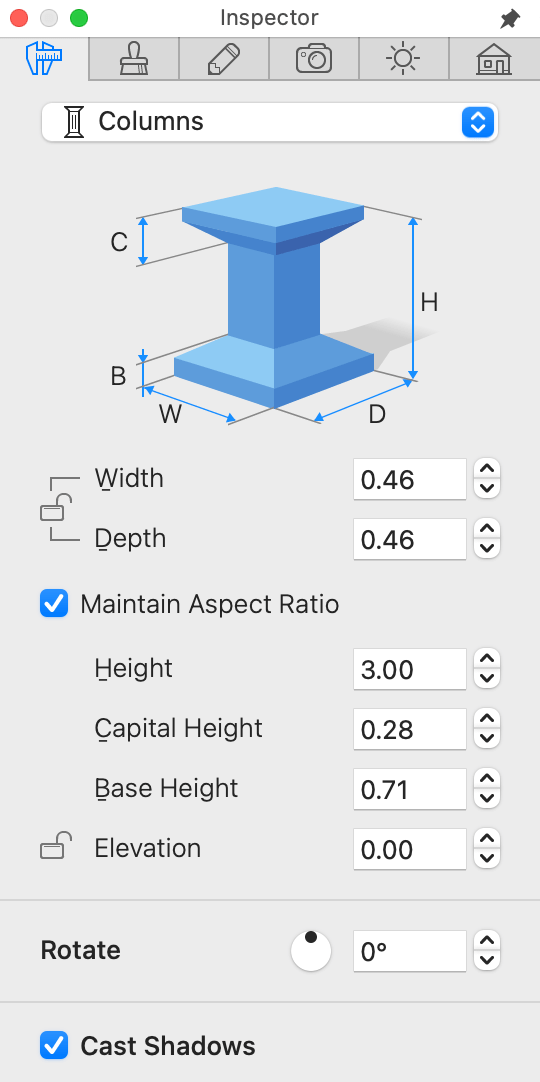

Le proprietà geometriche della colonna si trovano nella scheda Proprietà oggetto della finestra impostazioni.
Per ridimensionare una colonna, assicurati che le sue dimensioni siano sbloccate nella finestra impostazioni. Quindi inserisci i nuovi valori. Per ridimensionare l'oggetto in modo proporzionale, seleziona l'opzione Mantieni proporzioni.
Per ridimensionare una colonna direttamente sulla planimetria, trascina una delle maniglie sulla cornice di selezione dell'oggetto. Le maniglie non vengono visualizzate quando le dimensioni dell'oggetto sono bloccate.
Il parametro Elevazione definisce l'altezza di un oggetto rispetto al livello del pavimento predefinito. Dato che il pavimento può anche essere rialzato, l'elevazione dell'oggetto viene calcolata dal pavimento con elevazione zero. In un edificio a più piani, l'elevazione degli oggetti su ciascun piano viene calcolata dal livello del pavimento corrispondente.
Per ruotare una colonna, usa lo strumento Ruota nella finestra impostazioni o la maniglia di rotazione sulla planimetria.
Proiettare ombre
Attiva o disattiva l’ombra della colonna tramite l’opzione Proietta ombre.
