Робота з об’єктами

Колони

Тип об’єкта «Колона» відрізняється від інших тим, що дає змогу незалежно змінювати висоту капітелі та бази відносно загальної висоти. Такі об’єкти можна додати до проєкту тільки зі стандартної бібліотеки. Інші об’єкти бібліотеки допускають масштабування тільки зі збереженням пропорцій своїх частин. Щоб забезпечити цю можливість, колони в бібліотеці створені особливим чином. Імпортована колона не матиме описаної властивості і буде віднесена до типу «Меблі».

Операції, спільні для всіх типів об’єктів, розглядаються в розділі Основи. До них належать:

• Додавання і видалення об’єктів
• Вибір об’єктів
• Переміщення об’єктів
• Поворот об’єктів

У розділі Властивості об’єктів у 2D описано, як застосувати обведення і кольорову заливку до об’єкта за допомогою вкладки Параметри 2D в Інспекторі.

У розділі Застосування матеріалів описано, як застосовувати матеріали до об’єктів.

Властивості колони в Інспекторі

Більшість параметрів колони розташовано в Інспекторі, де можна змінити геометричні властивості, а також налаштувати зовнішній вигляд об’єкта на плані поверху або в 3D виді.

Геометричні властивості

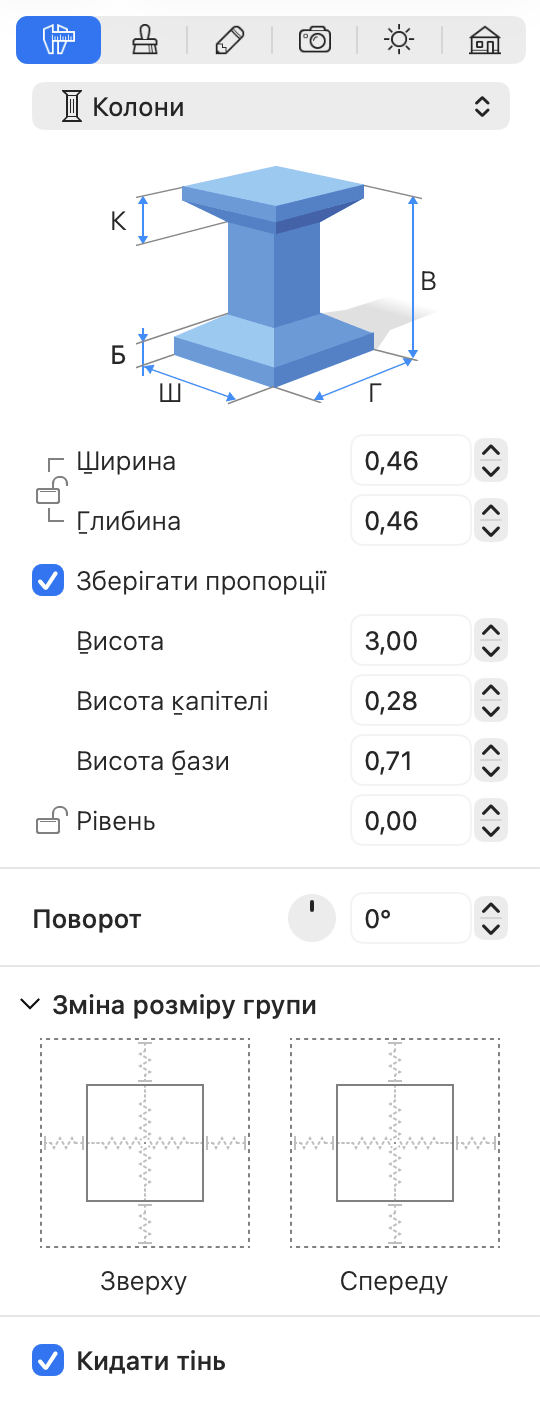

Геометричні властивості колони розташовані на вкладці Параметри об’єктів в Інспекторі.

Щоб змінити розмір колони, переконайтеся, що її розміри розблоковано в Інспекторі, і введіть нові значення. Для пропорційного масштабування встановіть прапорець Зберігати пропорції.

Щоб змінити розмір колони безпосередньо на плані поверху, перетягніть один з маркерів на рамці виділення об’єкта. Маркери не відображаються, коли розміри об’єкта заблоковано.

Параметр Рівень визначає, на якій висоті відносно рівня підлоги розташований об’єкт. Оскільки підлога також може бути піднята, висота об’єкта відраховується від підлоги з нульовою висотою над підлогою. У багатоповерховій будівлі висота об’єктів на кожному поверсі обчислюється від рівня відповідного перекриття.

Для повороту колони скористайтеся інструментом Поворот в Інспекторі або маркером повороту на плані поверху.

Зміна розміру групи

Налаштування Зміна розміру групи описані в розділі Розумна зміна розміру групи.

Тіні

Тінь колони можна увімкнути або вимкнути за допомогою параметра Кидати тінь.
