Trabalhando com objetos
Colunas
O tipo de objeto Coluna difere dos demais porque as colunas permitem ajustar as alturas do capitel e da base independentemente da altura total. Esses objetos só podem ser adicionados ao seu projeto a partir da biblioteca padrão. Outros objetos de biblioteca só podem ser redimensionados preservando a proporção de suas partes. Para disponibilizar esse recurso, as colunas presentes na biblioteca foram criadas de uma forma especial. Qualquer coluna importada não terá essa propriedade e, portanto, será referenciada ao tipo de objeto Mobiliário.
As operações comuns a todos os tipos de objetos são discutidas na seção Noções básicas. Isso inclui:
A seção Propriedades de objetos em 2D explica como aplicar um contorno e preenchimento de cor a um objeto usando a aba Propriedades 2D do Inspetor.
A seção Aplicando materiais explica como aplicar materiais a objetos.
Propriedades de colunas no Inspetor
A maioria dos parâmetros da coluna está localizada no Inspetor, onde você pode alterar as propriedades geométricas ou configurar como o objeto aparece na planta ou na exibição 3D.
Propriedades geométricas

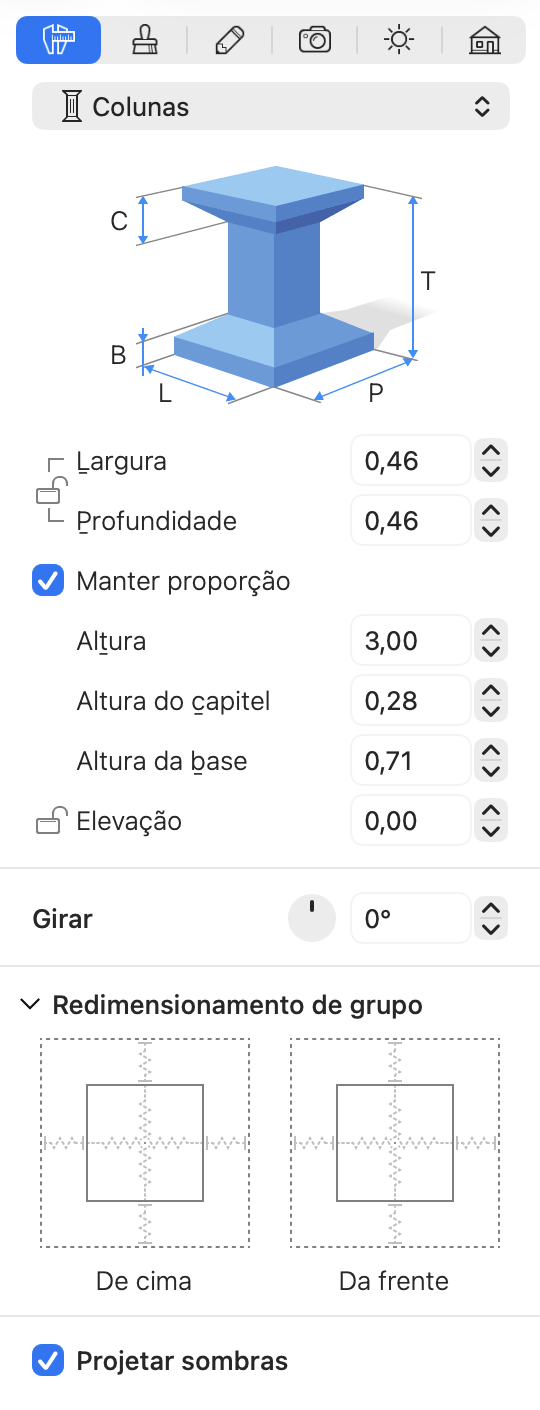

As propriedades geométricas de uma coluna podem ser encontradas na aba Propriedades do objeto do Inspetor.
Para redimensionar uma coluna, certifique-se de que suas dimensões estejam desbloqueadas no Inspetor. Em seguida, insira novos valores. Para redimensionar o objeto proporcionalmente, selecione a opção Manter proporção.
Para redimensionar uma coluna diretamente na planta, arraste uma das alças no quadro de seleção do objeto. As alças não são exibidas quando as dimensões do objeto estão bloqueadas.
O parâmetro Elevação define a que altura um objeto é colocado em relação ao nível do piso padrão. Como o piso também pode ser elevado, a elevação do objeto é calculada a partir do piso com elevação zero. Em um prédio com vários andares, a elevação dos objetos em cada andar é calculada a partir do nível do piso respectivo.
Para girar uma coluna, use a ferramenta Girar no Inspetor ou a alça de rotação na planta.
Redimensionamento de grupo
As configurações de Redimensionamento de grupo são descritas em Redimensionamento inteligente de grupos.
Projetando sombras
Você pode ativar ou desativar a sombra da coluna usando a opção Projetar sombras.
