Робочий простір Live Home 3D

Вертикальний 2D вид

Вертикальний 2D вид відображає бокову проєкцію стін і дахів. Він використовується для роботи з прорізами, нішами і стінними панелями, а також для експорту та друку вертикальних видів.

Функціональність, описана в цьому розділі, доступна тільки в редакції Pro.

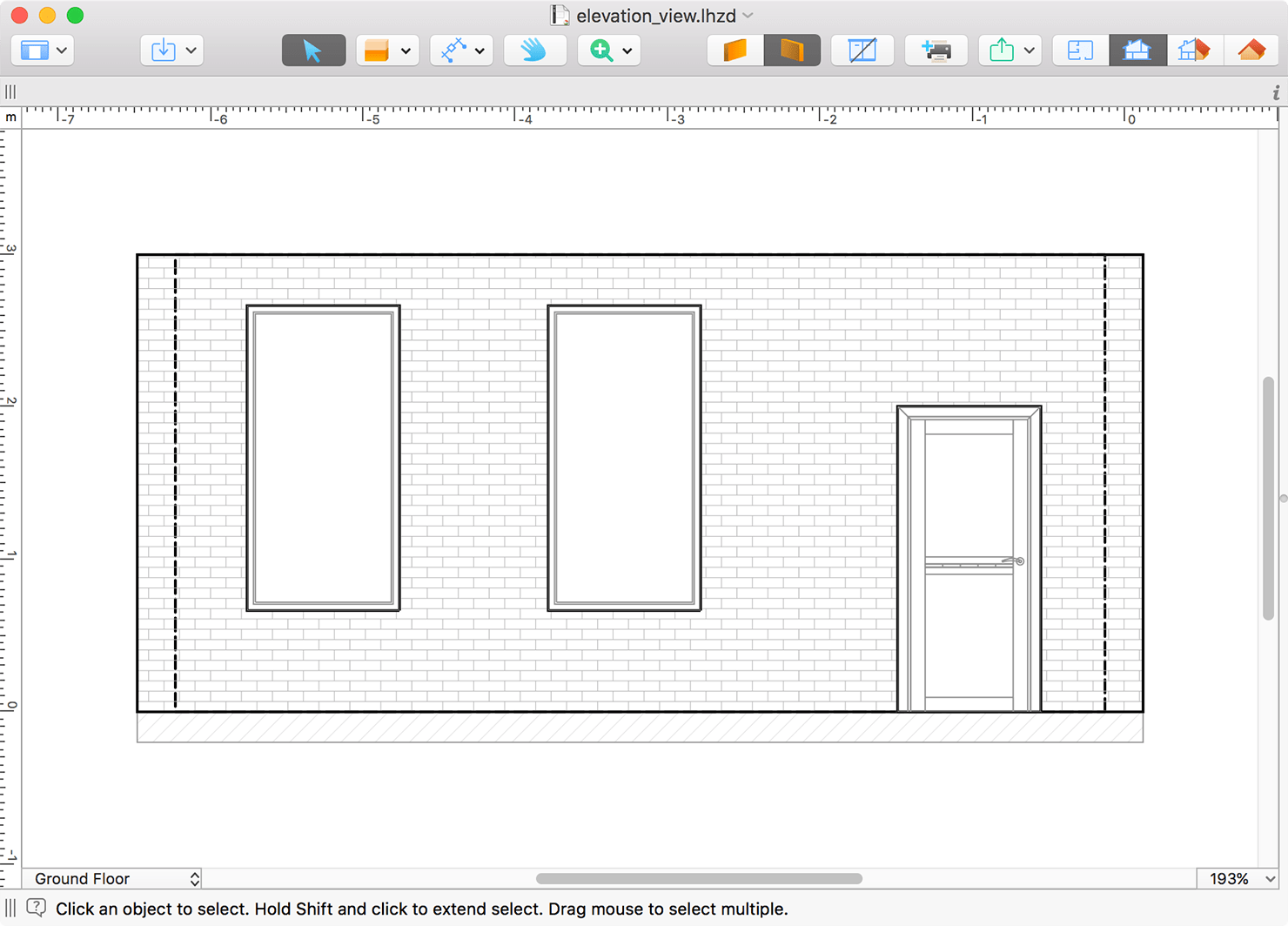

Щоб відкрити вертикальний 2D вид, виберіть стіну або секцію даху і натисніть кнопку Вертикальний 2D вид на панелі інструментів. Те саме можна зробити, вибравши нішу, проріз або стінну панель, якщо цей об’єкт вбудовано в стіну або дах.

На вертикальному 2D виді можуть відображатися лінійки. Щоб показати або приховати лінійки, скористайтеся командою меню Перегляд > Показати лінійки (Cmd-R).

Панель інструментів

– Кнопка Перегляд дає змогу керувати Бібліотекою та Інспектором.

– Відкрити Вбудований магазин, де можна придбати додатковий контент або оновити ліцензію.

– Імпорт 3D-моделей з онлайн-бібліотеки Trimble 3D Warehouse™ або з файлів на жорсткому диску.

– Інструмент Виділення для вибору і переміщення об’єктів.

Набір інструментів Будівля: ніші, прорізи і стінні панелі.

– Інструмент Стінна панель прямокутна створює прямокутну стінну панель.

– Інструмент Стінна панель багатокутна дає змогу створити стінну панель довільної форми.

– Інструмент Ніша прямокутна створює прямокутну нішу.

– Інструмент Ніша багатокутна дає змогу створити нішу довільної форми.

– Інструмент Проріз прямокутний створює прямокутний проріз.

– Інструмент Проріз багатокутний дає змогу створити проріз довільної форми.

Набір інструментів Допоміжні: розміри, текстові анотації і напрямні.

– Інструмент Розмір дає змогу вимірювати відстань між заданими точками.

– Інструмент Анотація додає текстові блоки для введення або вставки тексту.

– Інструмент Додати горизонтальну напрямну додає горизонтальну напрямну. За замовчуванням вона проходить через центр вертикального 2D виду.

– Інструмент Додати вертикальну напрямну додає вертикальну напрямну. За замовчуванням вона проходить через центр вертикального 2D виду.

– Інструмент Панорама дає змогу захопити і прокрутити вертикальний 2D вид мишею.

– Кнопка Збільшення дає змогу вибрати інструмент Збільшити або Зменшити.

і – Можна показати ту чи іншу сторону стіни. Якщо редагується дах, можна також вибрати сторону даху.

– Показати або сховати меблі. Докладніше див. у розділі Меблі у вертикальному 2D виді.

– Друк поточного вертикального виду. Ця кнопка не запускає друк негайно, а додає поточний вертикальний вид до списку в діалозі Макет друку. Щоб надрукувати кілька вертикальних видів, їх потрібно додати до черги друку. Потім можна відкрити діалог Макет друку, вибрати види зі списку і виконати друк.

– Експорт плану, вертикального виду або 3D виду в соціальні мережі, на жорсткий диск або вкладенням у повідомлення.

– Відображення 2D плану.

– Відображення вертикального 2D виду.

– Відображення 2D і 3D видів одночасно (режим розділення екрана).

– Відображення 3D виду.

Додавання об’єктів з бібліотеки

У вертикальному 2D виді можна додавати об’єкти, які встановлюються в стіни та дахи: ніші, прорізи, двері, вікна і стінні панелі. Щоб додати об’єкт, достатньо перетягнути його з бібліотеки в проєкт.

Створення об’єктів

Ніші, прорізи і стінні панелі можна малювати безпосередньо у вертикальному 2D виді за допомогою інструментів малювання, описаних вище. Для кожного об’єкта є два пов’язані інструменти: один малює прямокутні форми, інший створює багатокутники.

Щоб додати прямокутний об’єкт, активуйте один з інструментів типу «прямокутний». Натисніть і утримуйте кнопку миші, щоб почати малювати прямокутник, потім перемістіть курсор у нове положення і відпустіть кнопку.

Щоб додати багатокутний об’єкт, активуйте один з інструментів типу «багатокутний». Натискайте кілька разів у вертикальному 2D виді, щоб додавати кути. Подвійне натискання задає положення останнього кута багатокутника і деактивує інструмент.

Зміна форми об’єкта

Щоб змінити форму ніш, прорізів і стінних панелей безпосередньо у вертикальному 2D виді, натисніть правою кнопкою миші на контур об’єкта і виберіть у контекстному меню команду Редагувати контур. Маркери зміни розміру зникнуть — це ознака режиму редагування контуру. Програма відобразить контур об’єкта з ромбоподібними маркерами на кутах — «точками». Щоб змінити форму контуру, можна переміщувати ці точки.

Щоб додати нову точку, натисніть правою кнопкою миші на контур і виберіть Додати точку. Щоб видалити точку, натисніть на неї правою кнопкою миші і виберіть Видалити точку.

У режимі редагування контуру програма також відображає круглі маркери в середині кожної сторони контуру. Якщо перемістити круглий маркер в той чи інший бік, відповідна сторона вигнеться всередину або назовні форми, утворюючи дугу. Під час зміни кривини сторони число біля курсора змінюється від 0 (пряма лінія) до 180 (півколо). Один зі способів створити коло — намалювати квадрат і вигнути кожну сторону на 90 градусів. Утримуйте клавішу Shift для прив’язки до кроку 15 градусів.

Коли параметр Редагування геометрії в Інспекторі розблоковано, режим редагування можна активувати подвійним натисканням на об’єкт.

Меблі у вертикальному 2D виді

Щоб показати або сховати меблі та будівельні блоки у вертикальному 2D виді, використовуйте кнопку Меблі на панелі інструментів.

Предмет меблів або будівельний блок відображатиметься лише в тому разі, якщо відстань між ним і вибраною стіною становить менше 1 метра (39,4 дюйма).

У вертикальному 2D виді можна переміщувати меблі та додавати нові об’єкти.
