地形建模

创建小路

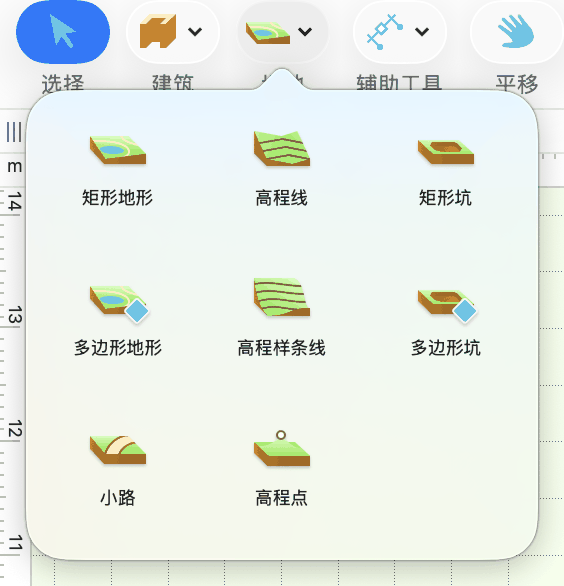

在本节中，我们将学习如何创建和编辑小路。小路工具位于场地工具集中，在激活场地层时可用。

本节中描述的功能仅在 Pro 版中提供。

要创建小路，请激活小路工具，在小路起点处单击，单击一次可添加转角，在小路终点处双击。

小路对象的组成部分

在 2D 视图中，小路的形状由在编辑模式下可见的中心线定义。小路的宽度由轮廓显示。

中心线穿过带有菱形控制柄的点。这些点允许您更改小路的形状和高程，并列于检查器中。

1 – 端点之一。

2 – 可将直线段转换为弧形段的圆形控制柄。

3 – 带有菱形控制柄的中间点。

4 和 5 - 更改小路一端角度的控制柄。

小路的 3D 模型由四个部分组成。我们可以独立于其他部分调整各部分的大小或材料，从而区分它们。

1 – 表面层。

2 – 基础层。

3 – 路沿。对侧还有一条路沿。

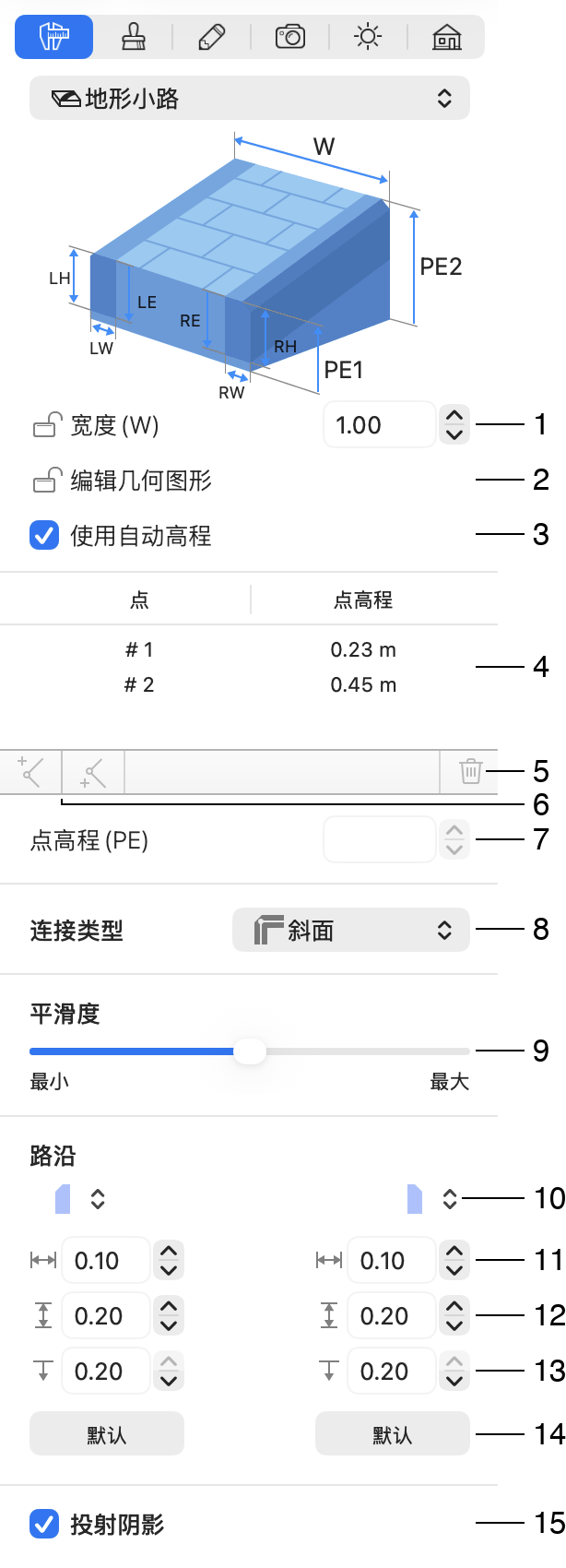

小路对象的属性

小路对象的属性位于检查器的对象属性选项卡中。

1 – 宽度参数定义小路的总宽度，包括路沿。

2 – 编辑几何图形选项可允许或禁止修改小路的形状。

3 – 使用自动高程选项允许程序自动设置点的高程，默认已激活。如果需要调整小路某点的高程，请关闭此选项，然后在列表中选择一个点并在点高程中输入新值。

4 – 小路所有点及其高程的列表。

5 – 删除所选点。可以选择并删除多个点。

6 – 在所选点之前或之后添加新点。

7 – 点高程编辑框可更改所选点处小路的高程，仅在使用自动高程选项停用时可用。

8 – 连接类型选项可选择小路转角处的形状。

9 – 平滑度滑块可更改小路弯曲段在 3D 中的显示效果。在最小值位置，3D 形状由较少的较大面来近似表示，这可提高程序性能，但会使形状精度降低。

10 – 选择路沿的形状。要创建无路沿的小路，请选择无选项。小路两侧的路沿各有独立的设置组。

11 – 路沿的宽度。

12 – 路沿的高度。

13 – 路沿的高程，从小路表面到路沿底部的距离。

14 – 恢复默认设置。

15 – 投射阴影选项可控制对象是否应投射阴影。请注意，某些平面对象的阴影对 3D 场景几乎没有影响。禁用此类阴影可提高渲染速度。

编辑小路

更改宽度

要设置新宽度，请使用检查器中的宽度控件。

编辑形状

要编辑小路，请右键单击它并从右键菜单中选择编辑轮廓。如果检查器中的编辑几何图形选项未被锁定，也可以通过双击对象来执行相同操作。

绘制小路时，需要添加起点和终点，还可以添加一个或多个中间点以创建转弯。所有这些点的位置定义了中心线的形状。每个点都有一个菱形控制柄。最终，创建的小路沿中心线以指定宽度延伸。

要改变小路的走向，请移动一个或多个点。

两点之间的小路部分称为线段。默认情况下，所有线段都是直线，但您可以通过拖动线段中间的圆形控制柄将线段变为弧形。

在 2D 和 3D 视图中可以看到，弧形线段的边缘由多条直线组成，而非真正的弧线。这种近似处理可以使程序渲染 3D 视图的速度稍快。如果需要完美的弧线，请将平滑度滑块向右移动。

添加或删除点

点在小路编辑中起着关键作用。在某些情况下，您可能发现原有的点不足以将小路塑造成所需形状，这时可以添加更多点。

要添加点，请双击小路进入编辑模式，然后右键单击中心线上需要添加新点的位置，最后从右键菜单中选择添加点。

要删除点，请激活编辑模式，右键单击该点并选择移除点。

也可以使用检查器中点列表下方的按钮来添加和删除点。

选择转角类型

默认情况下，小路的转角类型为斜面。

检查器允许使用连接类型下拉菜单应用其他形状。

调整小路末端的角度

小路与另一条小路相接时，夹角可能不是 90 度。在这种情况下，您可以调整小路一端或两端的角度。

每个端点都有一条带两端控制柄的方向线。要更改角度，请移动其中一个控制柄。

编辑高程

创建小路时，其高程会根据下方地形的特征自动设置。此外，编辑地形时，小路也会因检查器中的使用自动高程选项而自动更新。

您可以通过调整各点的高程来自定义小路。为此，请关闭使用自动高程选项。各点及其当前高程列于检查器中。在列表中选择一个点，然后在点高程字段中输入新值。

您也可以直接在 2D 平面图中选择点。只需激活编辑模式并单击某个点，该点控制柄周围会出现一个圆圈，表示该点已被选中。

更改小路的材料

要更改小路任意部分的材料，请从材料库中拖动新材料并将其放到该部分。有关详细信息，请参阅应用材料部分。
